Name: چاپگر خمیر لحیم خودکار با دقت بالا و راندمان بالا YS-12
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 30000 USD
Availability: InStock

جزئیات محصول

محل منبع: گوانگدونگ

نام تجاری: YUSH

گواهی: ce

شماره مدل: YS-12

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: USD30000

زمان تحویل: 20 روز کار

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union

قابلیت ارائه: 1000

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                چاپگر خمیر خمیر کاملا اتوماتیک,چاپگر لحیم خودکار با دقت بالا,چاپگر خمیر لحیم YS-12, high precision auto solder printer, YS-12 solder paste printer


وزن:	1500 کیلوگرم	حالت موقعیت استنسیل:	موقعیت یابی دستی
ضخامت:	20-40 میلی متر

وزن:	1500 کیلوگرم
حالت موقعیت استنسیل:	موقعیت یابی دستی
ضخامت:	20-40 میلی متر

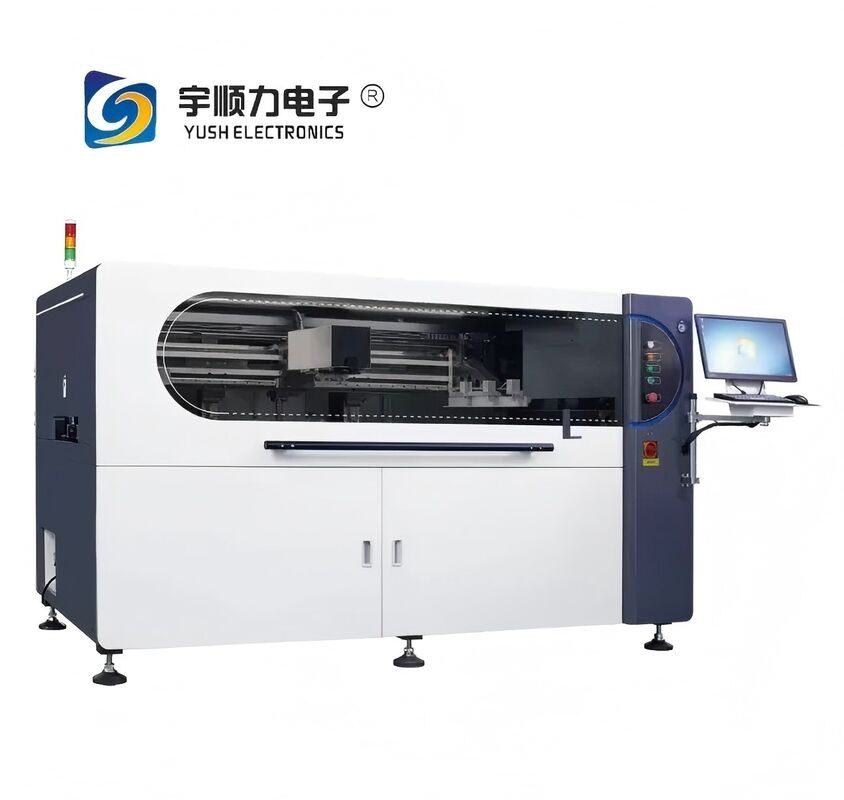

چاپگر خمیر لحیم خودکار با دقت بالا و راندمان بالا YS-12

چاپگر خمیر لحیم خودکار با دقت بالا YS-12 با راندمان بالا

دستگاه چاپ بصری کاملاً خودکار YS-12 عمدتاً در مینی LED، چاپ نیمه هادی و کاربردهای انرژی جدید استفاده می شود. می تواند کاملاً نیازهای فرآیند 01005، 0.25Pich با فاصله مساوی و دقت بالا را برآورده کند.

پارامترهای فنی

قاب های صفحه نمایش

حداقل اندازه	520x300MM
حداکثر اندازه	1500X750MM
ضخامت	20-40MM
حالت موقعیت شابلون	موقعیت یابی دستی

پارامترهای برد PCB

حداقل اندازه PCB	50x50mm
حداکثر اندازه PCB	1200x350mm
ضخامت PCB	0.4-6mm
تاب PCB	<1%
فاصله لبه برد PCB	2.5mm
ارتفاع برد	25mm
ارتفاع حمل و نقل	900±40mm
سرعت حمل و نقل	حداکثر 1500mm/S قابل برنامه ریزی
حالت حمل و نقل	مسیر حمل و نقل یک بخش
حداکثر وزن برد PCB	7kg
جهت حمل و نقل	چپ-راست؛ راست-چپ؛ چپ-چپ؛ راست-راست

پارامترهای چاپ

سرعت چاپ	10-200mm/sec
فشار چاپ	0.5-25kg
حالت چاپ	چاپ تک یا دو کاردک
فاصله رهاسازی	0-20mm
حالت Snap-Mode	سه مرحله دمولدینگ
نوع کاردک	کاردک لاستیکی/کاردک فولادی
سرعت رهاسازی	0-20mm/sec

دقت چاپ

دقت موقعیت تکرار	±0.015mm
دقت چاپ	±0.025mm
زمان چرخه (به استثنای تمیز کردن)	<15 (به استثنای چاپ و تمیز کردن)
زمان تغییر	<5Min

پارامترهای تمیز کردن

سکته تمیز کردن	تولید خودکار
موقعیت تمیز کردن	تمیز کردن سمت راست
سرعت تمیز کردن	10~200mm/sec
مصرف مایع تمیز کننده	تنظیم خودکار و دستی
مصرف کاغذ تمیز کننده	تنظیم خودکار و دستی

پارامترهای تصویر

CCD FOV	10*8mm
نوع دوربین	دوربین دیجیتال 130 مگاپیکسلی
سیستم دوربین	ساختار گزینه قفل بالا/پایین
زمان چرخه دوربین	150ms
اندازه علامت	0.1~6mm
تعداد دوری	حداکثر: 1 عدد
شماره مارک	حداکثر: 4 عدد
تشخیص 2D	تشخیص قلع کم/چاپ گمشده/قلع پیوسته

پیکربندی عملکردی

کنترل ایمن	در باز شود تا متوقف شود، هشدار غیرعادی
رابط کاربری هوشمند	رابط کاملاً جدید، عملکرد کلید میانبر
تنظیم مجوز	می توان آن را آزادانه تنظیم کرد و تقسیم اختیارات اپراتورها، تکنسین ها و مهندسان را می توان تنظیم کرد
سیستم MES استاندارد	خروجی سفارشی راه حل های صنعت 4.0، می تواند SOP و داده های باز تجهیزات را ثبت و آپلود کند
اتصال SPI	جبران خودکار برای آفست و تشخیص قلع کمتر، تمیز کردن خودکار مش فولادی
سیستم ردیابی	کد اسکن دوربین، اندازه سازگار: 2.52.5-8.8mm

تجهیزات نصب در محل

وزن دستگاه	1500kg
منبع تغذیه اصلی	AC:220±10v;50/60Hz,3.5KW, با جریان و منبع تغذیه پایدار
سیم زمین	تجهیزات باید جداگانه با کشیدن سیم زمین به زمین متصل شوند
نوع دوشاخه	انگلیسی SS145(13A)
منبع اصلی تامین هوا	4.0-6qf/cm?منبع گاز صنعتی، با قطر مجرای هوای مستقیم 8 میلی متر

محیط عملیاتی تجهیزات

دمای کار	-20℃-45℃
رطوبت محیط کار	30%~60%
حفاظت الکترواستاتیک	حفاظت الکترواستاتیک اتصال به زمین ESD
