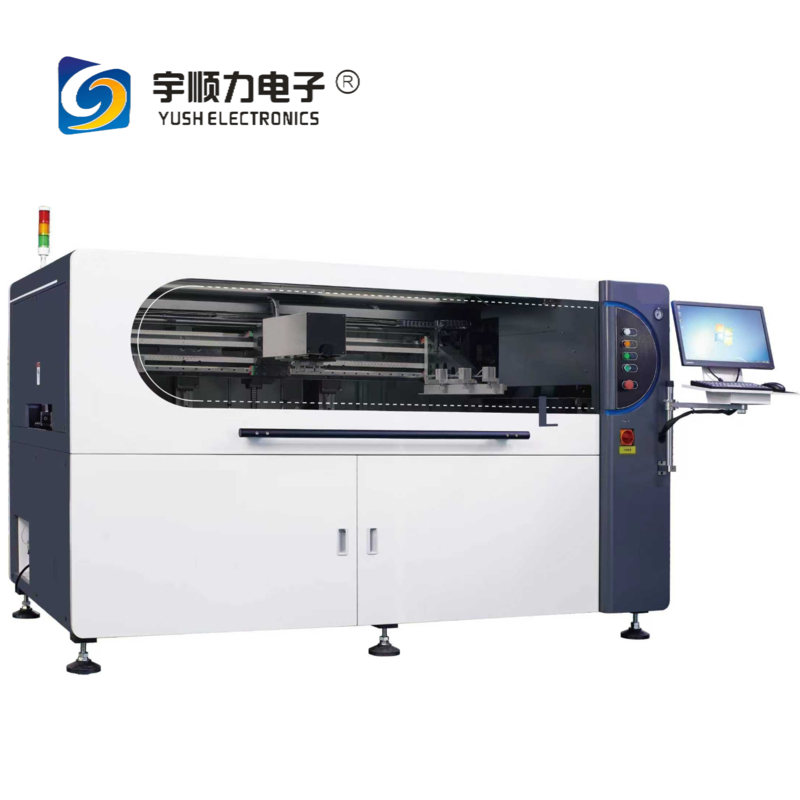

چاپگر دیداری با راندمان بالا و تمام اتوماتیک YS-12

Name: چاپگر دیداری با راندمان بالا و تمام اتوماتیک YS-12
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-12
Price: 30000 USD
Availability: InStock

جزئیات محصول

محل منبع: گوانگدونگ

نام تجاری: YUSH

شماره مدل: YSL-12

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: USD 30000

زمان تحویل: 20 روز کار

شرایط پرداخت: L/C ، D/A ، D/P ، T/T ، Western Union

قابلیت ارائه: 1000

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                چاپگر خمیر خمیر کاملا اتوماتیک,چاپگر دیداری با راندمان بالا,چاپگر خمیر لحیم YS-12, high efficiency visual printer, YS-12 solder paste printer


مدل:	YSL-12	وزن:	1500 کیلوگرم
اندازه حداقل:	520*300 میلی متر	حداکثر اندازه:	1500*750 میلی متر

مدل:	YSL-12
وزن:	1500 کیلوگرم
اندازه حداقل:	520*300 میلی متر
حداکثر اندازه:	1500*750 میلی متر

چاپگر دیداری با راندمان بالا و تمام اتوماتیک YS-12

چاپگر بصری YS-12 کاملا اتوماتیک با کارایی بالا

ماشین چاپ بصری کاملا اتوماتیک YS-12به طور عمده در مینی ال ای دی، چاپ نیمه هادی و انرژی جدید استفاده می شود. می تواند به طور کامل نیازهای فرآیند 01005، 0.25Pich را با فاصله برابر و دقت بالا برآورده کند.

پارامترهای فنی

فریم های صفحه نمایش
حداقل اندازه	520x300MM
حداکثر اندازه	1500X750MM
ضخامت	20-40MM
حالت موقعیت ستینسل	موقعیت گیری دستی

پارامترهای صفحه PCB

اندازه حداقل PCB	50x50 میلی متر
حداکثر اندازه PCB	1200x350 میلی متر
ضخامت PCB	0.4-6mm
PCB Warpage	< ۱٪
فضای خالی لبه های صفحه PCB	2.5 میلی متر
ارتفاع تخته	25 میلی متر
ارتفاع حمل	900±40 میلی متر
سرعت حمل	حداکثر 1500mm/S قابل برنامه ریزی
حالت حمل و نقل	خط حمل و نقل یک قسمت
حداکثر وزن صفحه PCB	7 کیلوگرم
جهت حمل و نقل	چپ راست راست چپ چپ چپ راست راست

پارامترهای چاپ

سرعت چاپ	10-200mm/sec
فشار چاپ	0.5 تا 25 کیلوگرم
حالت چاپ	چاپ با یک یا دو جارو
فاصله آزاد کردن	0-20mm
حالت اسنپ	سه مرحله از شکل گیری
نوع جاروبرقی	آبنبات لاستیکی/آبنبات فولادی
سرعت آزاد کردن	0-20mm/sec

دقت چاپ

دقت موقعیت تکرار	±0.015mm
دقت چاپ	±0.025mm
زمان چرخه (به استثنای تمیز کردن)	<15 (به استثنای چاپ و تمیز کردن)
زمان تغییر	<5 دقیقه

پارامترهای تمیز کردن

ضربه ی تمیز کننده	تولید اتوماتیک
موقعیت تمیز کردن	تمیز کردن درست
سرعت تمیز کردن	10~200mm/sec
مصرف مایعات تمیز کننده	اتوماتیک و دستی تنظیم می شود
مصرف کاغذ تمیز کننده	اتوماتیک و دستی تنظیم می شود

پارامترهای تصویر

CCD FOV	10*8mm
نوع دوربین	دوربین دیجیتال 130 مگاپیکسلی
سیستم دوربین	ساختار گزینه ی قفل کردن/بستن
زمان چرخه دوربین	150ms
اندازه علامت	0.1~6mm
دور شو شماره	حداکثر: 1 عدد
شماره علامت	حداکثر: 4 عدد
تشخیص دو بعدی	تشخیص قلع کم / چاپ گمشده / قلع مداوم

پیکربندی عملکردی

کنترل ایمن	در باز شده تا متوقف شود، آژیر غیرطبیعی
رابط کاربری هوشمند	رابط کاملا جدید، کار با کلید میانبر
تنظیم مجوز	می تواند به طور آزاد تنظیم شود، و تقسیم قدرت از اپراتورها، تکنسین ها و مهندسان می تواند تنظیم شود
سیستم استاندارد MES	محصول سفارشی از راه حل های صنعت 4.0، می تواند SOP و تجهیزات ثبت داده های باز و آپلود
اتصال SPI	تعویض خودکار برای آفست و تشخیص قلع کمتر، تمیز کردن خودکار از شبکه فولادی
سیستم ردیابی	کد اسکن دوربین، اندازه سازگار: 2.52.5-8.8mm

تطبیق تجهیزات نصب در محل

وزن ماشین	1500 کیلو
منبع اصلی برق	AC:220±10v؛50/60Hz،3.5KW، با جریان ثابت و منبع برق
سیم زمین	تجهیزات نیاز به به طور جداگانه با کشیدن یک سیم زمین نیاز به زمین
نوع پلگ	انگلیسی SS145 ((13A)
منبع اصلی تامین هوا	4.0-6qf/cm؟ منبع گاز صنعتی، با قطر مسیر هوایی مستقیم 8mm

محیط عملیاتی تجهیزات

دمای کار	-20°C-45°C
رطوبت محیط کار	30٪ تا 60٪
حفاظت الکترواستاتیک	حفاظت الکترواستاتیک زمین گیری ESD
