پرینتر استنسل دقیق F450 برای خط حفاظت SMT

Name: پرینتر استنسل دقیق F450 برای خط حفاظت SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 20000 USD
Availability: InStock

جزئیات محصول

محل منبع: جیانگشو

نام تجاری: YUSH

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: F450

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: USD 20000

جزئیات بسته بندی: بسته بندی چوبی

زمان تحویل: 30 روز

شرایط پرداخت: T/T

قابلیت ارائه: 100 SET در هر ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:

حداکثر اندازه تخته:	450mm x 350mm	اندازه تخته MIN:	50x50mm
ضخامت PCB:	0.4mm~6mm	Warpage:	حداکثر مورب PCB 1 ٪
حداکثر وزن تخته:	۶ کیلوگرم	فاصله لبه تخته:	پیکربندی به 3 میلی متر
فاصله پایین حداکثر:	20 میلی متر	سرعت انتقال:	1500mm/s (حداکثر)

حداکثر اندازه تخته:	450mm x 350mm
اندازه تخته MIN:	50x50mm
ضخامت PCB:	0.4mm~6mm
Warpage:	حداکثر مورب PCB 1 ٪
حداکثر وزن تخته:	۶ کیلوگرم
فاصله لبه تخته:	پیکربندی به 3 میلی متر
فاصله پایین حداکثر:	20 میلی متر
سرعت انتقال:	1500mm/s (حداکثر)

پرینتر استنسل دقیق F450 برای خط حفاظت SMT

پرينتر استينسل با دقت بالا F450

توضیحات:

پارامترهای F450+TM
پارامترهای PCB
حداکثر اندازه تخته	450 میلی متر × 350 میلی متر
حداقل اندازه تخته	50 میلی متر × 50 میلی متر
ضخامت PCB	0.4mm ~ 6mm
صفحه جنگ	حداکثر قطر پی سی بی 1٪
حداکثر وزن تخته	۶ کیلوگرم
فاصله ی لبه ی تخته	پیکربندی به 3mm
حداکثر فاصله پایین	20 میلی متر
سرعت انتقال	1500mm/s ((حداکثر)
ارتفاع انتقال تا زمین	900±40 میلی متر
جهت انتقال	چپ راست راست چپ چپ چپ راست راست
روش انتقال	ریل انتقال یک مرحله ای
روش جمع آوری PCB	نرم افزار می تواند فشار جانبی لاستیک را تغییر دهد ((اختیاری: چند نقطه در پایین یا خلاء جزئی یا خلاء کامل).
حمایت از هیئت مدیره روش	انگشت فلز مغناطیسی، بلوک های کنتور، لوازم خاص قطعه کار
پارامترهای چاپ
سر چاپ	دو محرک مستقيم مستقل
اندازه فریم قالب	۳۷۰ میلی متر × ۴۷۰ میلی متر ((۴۷۰ سمت چپ / راست قرار داده شده) ~ ۷۳۷ میلی متر × ۷۳۷ میلی متر
حداکثر سطح چاپ	450 میلی متر × 350 میلی متر
نوع کنده کننده	کندهای استنسل/کندهای لاستیکی ((زاویه 45°/55°/60° انتخاب شود با توجه به تکنولوژی چاپ)
حالت چاپ	چاپ با یک یا دو تراشه
طول جدا کردن قالب	0.02mm تا 12mm
سرعت چاپ	6 mm/s تا 200 mm/s
فشار چاپ	0.5 تا 10 کيلوگرم
حرکت چاپ	±250 mm (از مرکز)
پارامترهای تصویر
میدان دید (FOV)	6.4mm x 4.8mm
جدول قابل تنظیم مساحت	X,Y:±7.0mm θ:±2.0°
نوع نقطه مرجع	نقطه مرجع استاندارد ((به استاندارد SMEMA مراجعه کنید)) پد/شکاف
سیستم دوربین	دوربین انفرادی، تصویر برداری بالا/پایین فردی سیستم، موقعیت گیری هندسی مطابقت
پارامترهای عملکرد
تراز تصویر دقت مکرر	±12.5μ(±0.0005") @6 σ,Cpk≥2.0
چاپ تکرار شده دقت	±25μ(±0.001") @6 σ,Cpk ≥ 2.0
زمان چرخه	کمتر از 7.5s
زمان خط را جایگزین کنید	کمتر از 5 دقیقه
تجهیزات
قدرت	AC220V±10٪، 50/60HZ، 15A
هوا فشرده	۴ تا ۶ کیلوگرم در سانتی متر، ۱۰،۰ لوله
سیستم عملیاتی	ویندوز ایکس پی
اندازه تجهیزات	1140mm ((L) x 1400mm ((W) x 1480mm ((H) ارتفاع نور صفحه نمایش و سه رنگ)
وزن تجهیزات	حدود 1000 کیلوگرم

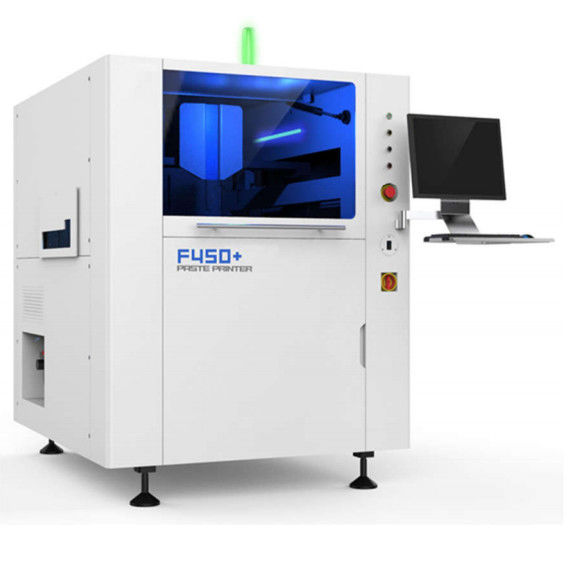

پرینتر استنسل دقیق F450 برای خط حفاظت SMT 0

پرینتر استنسل دقیق F450 برای خط حفاظت SMT 1

پرینتر استنسل دقیق F450 برای خط حفاظت SMT 2

ویژگی:

1سیستم دوربین CCD با ثبات بالا

منبع نور چهار طرفه قابل تنظیم، با روشنایی یکنواخت و جمع آوری تصویر کامل، ایجاد انواع مختلف نقاط مارک می تواند یک شناسایی بسیار خوب باشد ((از جمله نقطه Mark خشن),برای رسیدن به قلع، طلا، اسپری قلع، FPC، و انواع دیگر رنگ های مختلف PCB.

2سیستم تمیز کردن استنسل با کارایی بالا

سیستم پاکسازی جدید اطمینان از تماس کامل با ستینسیل را تضمین می کند و افزایش مکش خلاء اطمینان می دهد که خمیر جوش باقی مانده در شبکه به طور موثر حذف می شود.و عملکرد تمیز کردن خودکار موثر به دست می آید.

3سیستم موقعیت گذاری PCB ساده و قابل اعتماد

ضخامت صفحه PCB سازگار، فشار جانبی انعطاف پذیر قابل تنظیم نرم افزار و دستگاه پشتیبانی مغناطیسی،

4. سيستم پاک کننده هوشمند

کنترل موتور مرحله ای قابل برنامه ریزی و مستقل با اتصال مستقیم، سیستم کنترل دقیق فشار داخلی.
