چاپگر کامل خودکار با دقت بالا و سرعت بالا برای SMT

جزئیات محصول

محل منبع: جیانگسو

نام تجاری: GKG

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: G9+

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: USD10000~68000

جزئیات بسته بندی: جعبه ی چوبی

زمان تحویل: 3-5 روز

شرایط پرداخت: L/C، D/P، T/T، Western Union، Paypal

قابلیت ارائه: 100 مجموعه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                پرینتر پودر SMT,چاپگر چاپی با دقت بالا,چاپگر چاپی با سرعت بالا, High Precision Solder Paste Printer, High Speed Solder Paste Printer


منبع برق:	AC: 220±10٪، 50/60HZ، 2.5KW	فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع
مصرف هوا:	تقریبا: 5 لیتر در دقیقه	دمای عملیات:	-20 تا + 45 درجه
رطوبت عملیاتی:	30% ~ 60%	ابعاد ماشین (بدون نور برج):	1530 (H)mm
طول دستگاه:	1172 (L) میلی متر	عرض ماشین:	1385 (W) میلی متر
وزن دستگاه تقریبا:	تقریبا: 1000 کیلوگرم

منبع برق:	AC: 220±10٪، 50/60HZ، 2.5KW
فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع
مصرف هوا:	تقریبا: 5 لیتر در دقیقه
دمای عملیات:	-20 تا + 45 درجه
رطوبت عملیاتی:	30% ~ 60%
ابعاد ماشین (بدون نور برج):	1530 (H)mm
طول دستگاه:	1172 (L) میلی متر
عرض ماشین:	1385 (W) میلی متر
وزن دستگاه تقریبا:	تقریبا: 1000 کیلوگرم

چاپگر کامل خودکار با دقت بالا و سرعت بالا برای SMT

توضیحات محصول:

چاپگر خودکار پنبه قفس G9 + یک مدل پیشرفته برای کاربرد پیشرفته SMT است که می تواند نیازهای فرآیند چاپ 03015، 0.25 pitch، دقت بالا و سرعت بالا را برآورده کند.

ویژگی ها:

سیستم مسیر نوری کاملا جدید، نور دایره ای یکنواخت و روشنایی بالای منبع نوری هم محوری.اجازه می دهد تا نقاط مختلف علامت را به راحتی تشخیص داده شود (از جمله نقاط نامناسب علامت) مانند پوشش قلع، پوشش مس، پوشش نقره ای، جوش هوا گرم، FPC و انواع مختلف رنگ PCB

ساختار فوق العاده قابل اعتمادی با حرکت ثابت XY تنظیم دستی باعث می شود که برای پذیرش ضخامت مختلف PCB آسان باشد.

طرح جدید راه آهن راهنمای ثبت شده می تواند جدا کننده،برنامه بندی قابل انعطاف کلیمپ جانبی، خاص برای FPC،PCB warpage، انجام یک خنک کننده منحصر به فرد
از طریق برنامه نویسی نرم افزار می تواند به طور خودکار کشش و کشش ضخامت PCB تحت تاثیر قرار نمی گیرد.

استفاده از یک سیستم جامع که ثبات و عمر را افزایش می دهد.

ادویه جات

فرآوری سوبسترات	G9+
حداکثر اندازه تخته	۴۵۰*۳۴۰ میلی متر
حداقل اندازه تخته	50*50 میلی متر
ضخامت تخته	0.4~6mm
حداکثر وزن تخته	3 کیلوگرم
فضای خالی لبه ی تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
ارتفاع حمل	900±40 میلی متر
سرعت حمل	1500mm/s ((حداکثر) کنترل برنامه
جهت حمل و نقل	یک مرحله
کلیمپ تخته	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
سیستم سپورت	پن مغناطیسی
	بلوک پشتیبانی
	جدول بالا و پایین دستی

پارامترهای چاپگر

پارامترهای چاپ	G9+
از دست دادن	0-20mm
حالت چاپ	یک بار/دو بار
quegee نوع	تیغه ی لاستیک/فولاد ((زاویه 45/55/60)
سرعت چاپ	10~200mm/sec
فشار چاپ	0.5 تا 20 کيلوگرم
اندازه فریم قالب	470370mm~737737mm
سیستم تمیز کردن	سیستم تمیز کردن قطرات باران
	جذب خلاء تقویت شده
	خشک، خلاء مرطوب سه حالت
	تمیز کردن جلو و عقب

عملکرد ماشین	G9+
دقت موقعیت تکرار	±10um@6σ، CPK≥2.0
دقت چاپ	±18um@6σ ،CPK≥2.0
زمان چرخه	<7 ثانیه
بر اساس سیستم آزمایش شخص ثالث ((CTQ) ، چاپ واقعی پایش جوش را بررسی کنید.

چشم انداز	G9+
CCD FOV	10*8mm
انواع علامت های اعتمادی	انواع علامت های اعتمادی
	سوراخ
	پد
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

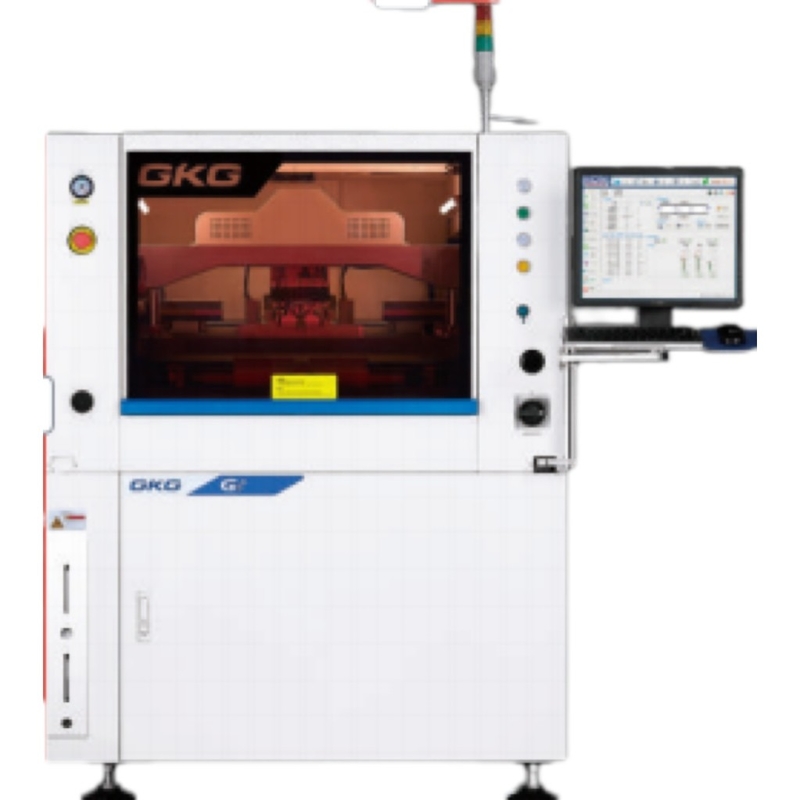

چاپگر کامل خودکار با دقت بالا و سرعت بالا برای SMT 0
