Name: پرینتر پی سی بی با سرعت بالا
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-E
Price: 17,800.00 USD
Availability: InStock

جزئیات محصول

محل منبع: جیانگسو

نام تجاری: YUSH

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: YSL-E

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: USD 12800~22800

جزئیات بسته بندی: جعبه تخته سه لا

زمان تحویل: 3 روز تا 7 روز

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union

قابلیت ارائه: 10 ست در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                چاپگر خمیر پودر کاملا اتوماتیک,چاپگر پی سی بی با دقت بالا,پرینتر پی سی بی با سرعت بالا, High Precision PCB Solder Paste Printer, High Speed PCB Solder Paste Printer


پرینتر پی سی بی با سرعت بالا

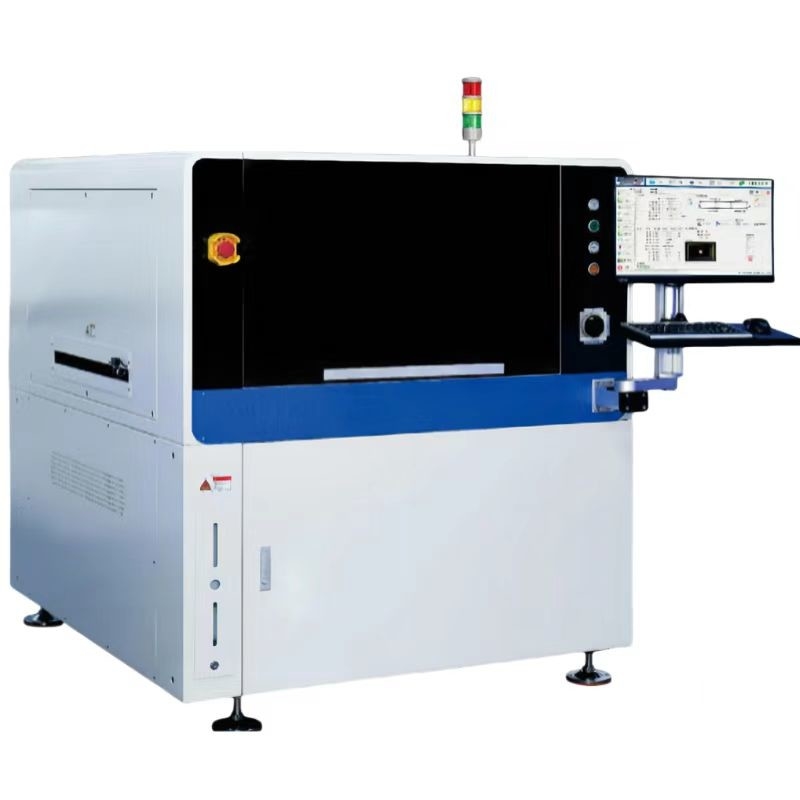

YSL-E پرینتر پیست جوش PCB با دقت بالا و سرعت بالا

性能ماشين عملکرد
重复定位精度 دقت موقعیت تکرار	±12.5um@6o CPK≥2.0
重复印刷 دقت چاپ دقت	±22um@6o CPK≥2.0
NCP-CT ((که شامل تمیز کردن و چاپ نیست)	<7.5 ثانیه
HCP-CT ((含清洗及印刷)	19s/pCs
制程CT	5دقيقه
转线CT	3دقيقه
基板处理参数 سوبسترات پردازش پدررامیتر
最大基板尺寸 حداکثر اندازه تخته	۵۱۰*۵۱۰ میلی متر
最小基板尺寸 حداقل اندازه صفحه	50*50 میلی متر
基板厚度 اندازه ضخامت صفحه	0.4~6mm
取像机械范围 دوربین محدوده مکانیکی	۵۱۰*۵۱۰ میلی متر
حداکثر وزن صفحه اصلی حداکثر وزن صفحه	5 کیلوگرم
基板边缘间隙 فاصله کنار تخته	2.5 میلی متر
过板高度 ارتفاع صفحه	23 میلی متری فوق العاده است
ارتفاع انتقال سرعت انتقال	900±40 میلی متر
سرعت انتقال (Max) سرعت انتقال	بخش کنترل: 1500mm/s ((حداکثر))
روش حمل و نقل جهت حمل و نقل	یک مرحله ترانسپورت یک مرحله
جهت انتقال جهت انتقال	از چپ به راست
	از سمت راست به سمت چپ
	هم وارد هم خارج هم داخل
基板支?? 方法 سیستم پشتیبانی	磁性顶针 ((65mm) پن مغناطیسی
	等高块 ((65mm) بلوک پشتیبانی
	خودکار تنظیم顶升平台 دستي میز بالا پایین
基板持 Board clamp	دستی کشش式上压片 دستی قرص بالا قابل کشش
	柔性边
	عملکرد جذب 空吸附 عملکرد جذب

印刷参数 چاپ پارامترها
印刷速度 سرعت چاپ	10~200mm/sec
印刷压力 فشار چاپ	0.5 تا 20 کيلوگرم
印刷模式 حالت چاپ	单或双刀 چاپ یک/دو بار
نوع چاقو	¥刀/钢 ¥刀 ((角度45/55/60)) لاستیک/سکیوگی بلید (زاویه 45/55/60)
脱模距离 قطع کردن	0 ~ 20mm
脱模速度 سرعت اسنپ	0~20mm/sec
钢网框架尺寸 اندازه قاب قالب	470370mm~737737mm
钢网定位方式	خودکار Y جهت گذاری ((兼容手动补偿调整)
清洗参数 تمیز کردن پارامترها
روش تمیز کردن سیستم تمیز کردن	干擦،湿擦،真空 خشک، خلاء مرطوب سه حالت
پاکسازی با سرعت بالا	بیا و برگرد تمیز کردن پارچه
清洗系统 سیستم تمیز کردن	侧喷淋式 نوع اسپری جانبی
清洗行程 پاکسازی	براساس پایه و اندازه تولید اتوماتیک
清洗位置 موقعیت تمیز کردن	后置清洗 پس از تمیز کردن
清洗速度 سرعت تمیز کردن	10-200mm/sec
清洗液用量 مصرف مایعات تمیز کردن	تولید خودکار، قابل تنظیم دستی
مقدار استفاده از کاغذ تمیز کننده	تولید خودکار، قابل تنظیم دستی
影像参数Vision پارامترها
影像视域 CCD FOV	10*8mm
نوع دوربین	۱۳۰ میلیون پیکسل دوربین دیجیتال ۱۳۰ هزار دوربین دیجیتال
摄像系统 سیستم دوربین	上下成像,光源无极调节 ساختار نوری قفل بالا / پایین
取像CT(流光) زمان چرخه دوربین	300 میلیمتر
基准点类型 انواع علامت های اعتمادی	标准形状基准点 شکل استاندارد علامت اعتمادی
	مثلا: شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل، شکل
	پودر و پروفایل
اندازه علامت اندازه علامت	0.3-6mm
تعداد علامت شماره علامت	حداکثر: 4 عدد
防呆点数 شماره دور بمون	حداکثر: 1 عدد

تجهیزات و سخت افزارهای ماشین پارامتر
功率要求	منبع برق	AC:220±10٪،50/60Hz 2.2KW
压缩空气要求耗气量	فشار هوا مصرف هوا	4~6Kgf/cm2 约5L/min
درجه حرارت محیط کار دمای کار		-20°C تا +45°C
رطوبت محیط کار رطوبت محیط کار		30٪ تا 60٪
机器高度 ((去三色灯)) ابعاد ماشین ((بدون چراغ برج))		1500 ((H) mm
机器长度 طول ماشین		1258 ((L) mm
机器宽度 عرض ماشین		1425 ((W) mm
机器重量 وزن ماشين		حدود 1100 کیلوگرم
设备承重要求 الزامات حمل بار تجهیزات		۶۵۰ کیلوگرم/متر
