برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ماشین چاپ خودکار پی سی بی,دستگاه چاپ چاپ پی سی بی,چاپگر چاپی با کیفیت بالا, Precision Pcb Solder Paste Printing Machine, High Quality PCB Solder Paste Printer


حداکثر اندازه تخته:	400 * 340 میلی متر	حداقل اندازه تخته:	50*50 میلی متر
ضخامت تخته:	0.4-6 میلی متر	محدوده مکانیکی دوربین:	528 * 340 میلی متر
حداکثر وزن تخته:	3 کیلوگرم	سرعت حمل:	900±40 میلی متر
جهت حمل و نقل:	یک مرحله	سرعت چاپ:	10 ~ 200 میلی متر در ثانیه
فشار چاپ:	0.5 تا 10 کیلوگرم	حالت چاپ:	یک / دو بار
نوع Queegee:	تیغه لاستیکی/کشنده (زاویه 45/55/60)	اسنپ آف:	0 ~ 20 میلی متر
Snap-Speed:	0 ~ 20 میلی متر در ثانیه	اندازه قاب قالب:	470370mm~737737mm
منبع برق:	AC: 10 ± 220٪، 50/60 هرتز 2.2 کیلووات	دمای کار:	-20C~+45℃
رطوبت محیط کار:	30% ~ 60%	ابعاد ماشین (بدون نور برج):	1460 (H) میلی متر
الزامات تحمل بار تجهیزات:	650 کیلوگرم/㎡

حداکثر اندازه تخته:	400 * 340 میلی متر
حداقل اندازه تخته:	50*50 میلی متر
ضخامت تخته:	0.4-6 میلی متر
محدوده مکانیکی دوربین:	528 * 340 میلی متر
حداکثر وزن تخته:	3 کیلوگرم
سرعت حمل:	900±40 میلی متر
جهت حمل و نقل:	یک مرحله
سرعت چاپ:	10 ~ 200 میلی متر در ثانیه
فشار چاپ:	0.5 تا 10 کیلوگرم
حالت چاپ:	یک / دو بار
نوع Queegee:	تیغه لاستیکی/کشنده (زاویه 45/55/60)
اسنپ آف:	0 ~ 20 میلی متر
Snap-Speed:	0 ~ 20 میلی متر در ثانیه
اندازه قاب قالب:	470370mm~737737mm
منبع برق:	AC: 10 ± 220٪، 50/60 هرتز 2.2 کیلووات
دمای کار:	-20C~+45℃
رطوبت محیط کار:	30% ~ 60%
ابعاد ماشین (بدون نور برج):	1460 (H) میلی متر
الزامات تحمل بار تجهیزات:	650 کیلوگرم/㎡

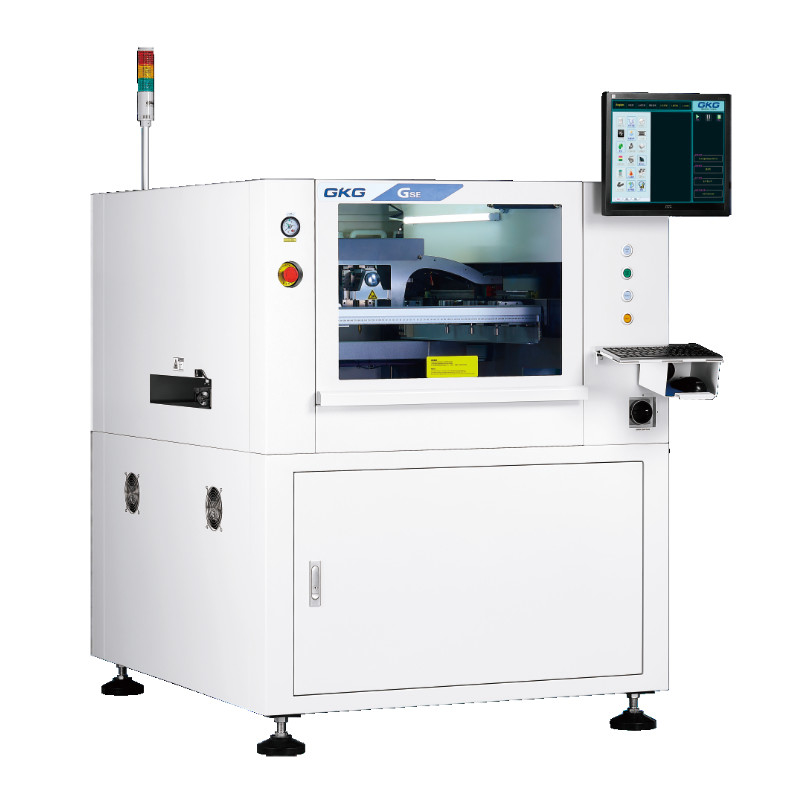

دستگاه چاپ پسته پودر با کیفیت بالا کاملا اتوماتیک PCB دقت بالا

توضیحات محصول:

چاپگر خمیر جوش با دقت بالا کاملا اتوماتیک GSEیک مدل پیشرفته برای کاربرد پیشرفته SMT است که می تواند نیازهای فرآیند چاپ با دقت بالا و سرعت بالا را برآورده کند.

فرآوری سوبسترات	GSE
حداکثر اندازه تخته	۴۰۰*۳۴۰ میلی متر
حداقل اندازه تخته	50*50 میلی متر
ضخامت تخته	0.4~6mm
حداکثر وزن تخته	3 کیلوگرم
فضای خالی لبه ی تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
ارتفاع حمل	900±40 میلی متر
سرعت حمل	1500mm/s ((حداکثر) کنترل برنامه
جهت حمل و نقل	یک مرحله
کلیمپ تخته	دستي، چسب بالايي
کلیمپ تخته	چسباندن جانبی
سیستم سپورت	پن مغناطیسی
	بلوک پشتیبانی
	جدول بالا و پایین دستی

پارامترهای چاپ	GSE
از دست دادن	0-20mm
حالت چاپ	یک بار/دو بار
quegee نوع	تیغه ی لاستیک/فولاد ((زاویه 45/55/60)
سرعت چاپ	10~200mm/sec
فشار چاپ	0.5 تا 10 کيلوگرم
اندازه فریم قالب	470370mm~737737mm

پارامترهای تمیز کردن
تمیز کردنروش ها	خشک، خلاء خیس سه حالت
سیستم تمیز کردن	نوع Up Drip
ضربه تمیز کننده	تولید اتوماتیک
موقعیت تمیز کردن	تمیز کردن پست
سرعت تمیز کردن	10-200mm/sec
مصرف مایعات تمیز کننده	اتوماتیک و تنظیم دستی
مصرف کاغذ تمیز کننده	اتوماتیک و تنظیم دستی

پارامتر ماشین
منبع برق	AC220±10٪،50/60Hz2.2KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود: ۵ لیتر/دقیقه
دمای کار	-20°C تا +45°C
رطوبت محیط کار	30٪ تا 60٪
ابعاد ماشین (بدون چراغ برج)	1460 ((H) mm
طول ماشین	1152 ((L) mm
عرض ماشین	1362 ((W) mm
وزن ماشین	حدود 900 کیلوگرم
الزامات حمل بار تجهیزات	۶۵۰ کیلوگرم در متر مربع
