Name: 2.2kW تمام اتوماتيك چاپگر پي سي بي پودر پاست با دقت بالا
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-E
Price: 12000 USD
Availability: InStock

جزئیات محصول

محل منبع: جیانگسو

نام تجاری: YUSH

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: YSL-E

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1SET

قیمت: USD12000

جزئیات بسته بندی: جعبه چوبی

زمان تحویل: 5-7 روز

شرایط پرداخت: L/C، D/P، T/T

قابلیت ارائه: 100 مجموعه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                2چاپگر خازن پودر پی سی بی.2kW,چاپگر پی سی بی با دقت بالا,چاپگر خمیر پودر کاملا اتوماتیک, High Precisely Pcb Solder Paste Printer, Fully Automatic Pcb Solder Paste Printer


منبع برق:	AC: 220±10٪، 50/60 هرتز 2.2 کیلووات	فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع
مصرف هوا:	5 لیتر در دقیقه	دمای کار:	-20℃~+45℃
رطوبت محیط کار:	30% ~ 60%	ابعاد ماشین (بدون نور برج):	1500 ((H) mm
طول دستگاه:	1258 ((L) mm	عرض ماشین:	1425 (W) میلی متر
وزن دستگاه:	تقریبا: 1100 کیلوگرم	الزامات تحمل بار تجهیزات:	650 کیلوگرم در متر

منبع برق:	AC: 220±10٪، 50/60 هرتز 2.2 کیلووات
فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع
مصرف هوا:	5 لیتر در دقیقه
دمای کار:	-20℃~+45℃
رطوبت محیط کار:	30% ~ 60%
ابعاد ماشین (بدون نور برج):	1500 ((H) mm
طول دستگاه:	1258 ((L) mm
عرض ماشین:	1425 (W) میلی متر
وزن دستگاه:	تقریبا: 1100 کیلوگرم
الزامات تحمل بار تجهیزات:	650 کیلوگرم در متر

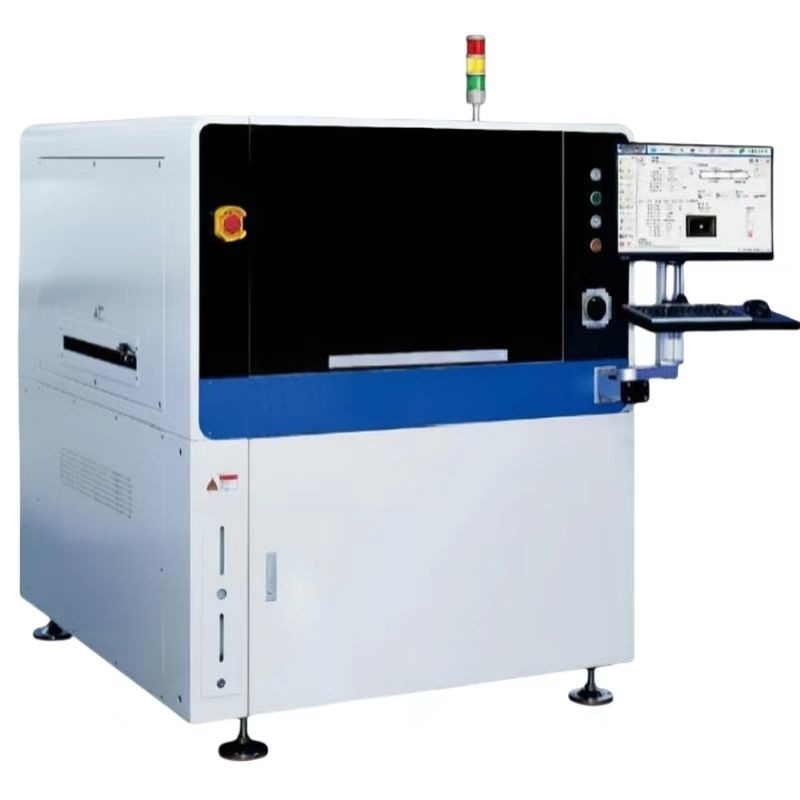

2.2kW تمام اتوماتيك چاپگر پي سي بي پودر پاست با دقت بالا

پرینتر پسته ی پودر pcb کاملا اتوماتیک

ماشین عملکرد
دقت موقعیت تکرار	±12.5um@6o CPK≥2.0
دقت چاپ	±22um@6o CPK≥2.0
NCP-CT ((به استثنای تمیز کردن و چاپ)	<7.5 ثانیه
HCP-CT ((شامل تمیز کردن و چاپ)	19s/pCs
فرآیند سی تی	5دقيقه
انتقال CT	3دقيقه
زیربنای پردازش پدررامیتر
حداکثر اندازه تخته	۵۱۰*۵۱۰ میلی متر
حداقل اندازه تخته	50*50 میلی متر
ضخامت تخته	0.4~6mm
دوربین محدوده مکانیکی	۵۱۰*۵۱۰ میلی متر
حداکثر وزن تخته	5 کیلوگرم
فضای خالی لبه ی تخته	2.5 میلی متر
ارتفاع تخته	۲۳ میلی متر
سرعت حمل	900±40 میلی متر
(حداکثر) سرعت حمل	کنترل قطعه ای، ۱۵۰۰ میلی متر در ثانیه (حداکثر)
جهت حمل و نقل	یک مرحله
جهت انتقال	از چپ به راست
	از راست به چپ
	داخل و خارج همينه
سیستم پشتیبانی	65 میلی متر) پن مغناطیسی
	(65 میلی متر) بلوک پشتیبان
	جدول دستي بالا - پايين
کلیمپ تخته	قرص بالا قابل باز کردن دستی
	خنک کننده جانبی
	عملکرد جذب

چاپ پارامترها
سرعت چاپ	10~200mm/sec
فشار چاپ	0.5 تا 20 کيلوگرم
حالت چاپ	یک بار/دو بار
نوع کِیگی	لوله لاستیک/سکیوگی (زاویه 45/55/60)
از دست دادن	0 ~ 20mm
سرعت اسنپ	0~20mm/sec
اندازه فریم قالب	470370mm~737737mm
روش قرار دادن شبکه های فولادی	موقعیت گیری خودکار جهت Y (مطابق با تنظیم دستی تعویض)
تمیز کردن پارامترها
سیستم تمیز کردن	خشک، خلاء خیس سه حالت
تمیز کردن با سرعت بالا	پاکسازی بافت
سیستم تمیز کردن	نوع اسپری جانبی
ضربه تمیز کننده	تولید اتوماتیک
موقعیت تمیز کردن	بعد از تمیز کردن
سرعت تمیز کردن	10-200mm/sec
مصرف مایعات تمیز کننده	اتوماتيك و دستي قابل تنظیم
مصرف کاغذ تمیز کننده	اتوماتيك و دستي قابل تنظیم
چشم انداز پارامترها
CCD FOV	10*8mm
نوع دوربین	130 هزار CCD دوربین دیجیتال
سیستم دوربین	ساختار نوری قفل / پایین
زمان چرخه دوربین	300 میلیمتر
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	گرد، مربع، الماس، صلیب
	پد و پروفایل
اندازه علامت	0.3-6mm
شماره علامت	حداکثر: 4 عدد
دور شو شماره	حداکثر: 1 عدد
