برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                دستگاه استنسل پسته ای تولید SMT,چاپگر خمیر پودر کاملا اتوماتیک,پرینتر پودر پی سی بی الکتریکی, Fully Automatic pcb solder paste printer, Electric pcb solder paste printer


منبع برق:	AC: 220 ± 10٪، 50/60 هرتز 2.2 کیلووات	فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع
مصرف هوا:	5 لیتر در دقیقه	دمای کار:	-20℃~+45℃
رطوبت محیط کار:	30% ~ 60%	ابعاد ماشین (بدون نور برج):	1460 میلی متر
طول ماشین:	1150 میلی متر	عرض ماشین:	1380 میلی متر
وزن دستگاه:	تقریبا: 900 کیلوگرم	الزامات تحمل بار تجهیزات:	650 کیلوگرم در متر

منبع برق:	AC: 220 ± 10٪، 50/60 هرتز 2.2 کیلووات
فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع
مصرف هوا:	5 لیتر در دقیقه
دمای کار:	-20℃~+45℃
رطوبت محیط کار:	30% ~ 60%
ابعاد ماشین (بدون نور برج):	1460 میلی متر
طول ماشین:	1150 میلی متر
عرض ماشین:	1380 میلی متر
وزن دستگاه:	تقریبا: 900 کیلوگرم
الزامات تحمل بار تجهیزات:	650 کیلوگرم در متر

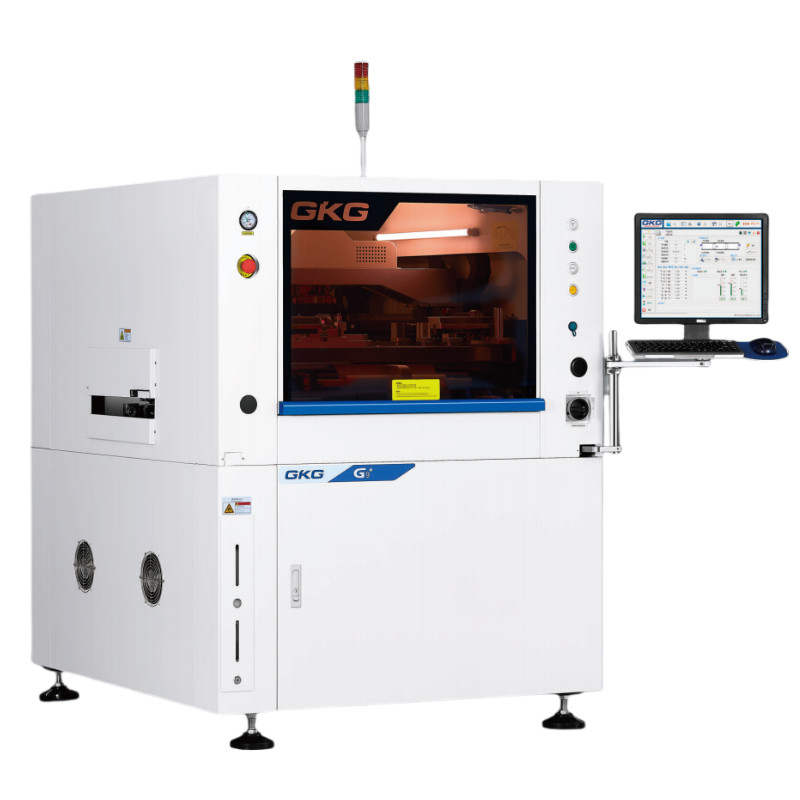

دستگاه تولیدی کاملا اتوماتیک SMT

عملکرد ماشين
دقت موقعیت تکرار	±12.5um@6o CPK≥2.0
دقت چاپ	±22um@6o CPK≥2.0
NCP-CT ((به استثنای تمیز کردن و چاپ)	7s
HCP-CT ((به استثنای تمیز کردن و چاپ)	18 سانتی/قطعه
فرآیند سی تی	4دقيقه
انتقال CT	2دقيقه
زیربنای پردازش pآرامتر
حداکثر اندازه تخته	۴۰۰۳۴۰ میلی متر مقیاس پذیر: 530340mm ((اختیاری)
حداقل اندازه تخته	50*50 میلی متر
ضخامت تخته	0.4~6mm
دوربین محدوده مکانیکی	۵۲۸*۳۴۰ میلی متر
حداکثر وزن تخته	4 کیلوگرم
فضای خالی لبه ی تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
سرعت حمل	900±40 میلی متر
(حداکثر) سرعت حمل	کنترل قطعه ای، ۱۵۰۰ میلی متر در ثانیه (حداکثر)
جهت حمل و نقل	یک مرحله
جهت انتقال	از چپ به راست
	از راست به چپ
	داخل و خارج همينه
سیستم پشتیبانی	پن مغناطیسی
	بلوک پشتیبانی
	جدول دستي بالا - پايين
اردوگاه مدرسه	دستي چسبيدن بالا
اردوگاه مدرسه	چسباندن جانبی

چاپ پارامترها
سرعت چاپ	10~200mm/sec
فشار چاپ	0.5 تا 10 کيلوگرم
حالت چاپ	یک بار/دو بار
نوع کِیگی	لوله لاستیک/سکیوگی (زاویه 45/55/60)
از دست دادن	0 ~ 20mm
سرعت اسنپ	0~20mm/sec
اندازه فریم قالب	470370mm~737737mm ((ضخامت:20-40mm)
حالت موقعیت گیری شبکه فولادی	موقعیت گذاری خودکار جهت Y
تمیز کردن پارامترها
سیستم تمیز کردن	خشک، خلاء خیس سه حالت
تمیز کردن با سرعت بالا	تمیز کردن یکپارچه و بافت
سیستم تمیز کردن	نوع اسپری جانبی
ضربه تمیز کننده	تولید اتوماتیک
موقعیت تمیز کردن	تمیز کردن پست
سرعت تمیز کردن	10-200mm/sec
مصرف مایعات تمیز کننده	اتوماتيك و دستي قابل تنظیم
مصرف تمیز کردن	اتوماتيك و دستي قابل تنظیم
چشم انداز پارامترها
CCD FOV	10*8mm
نوع دوربین	130 هزار CCD دوربین دیجیتال
سیستم دوربین	ساختار نوری قفل / پایین
زمان حرکت دوربین	150ms
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	گرد، مربع، الماس، صلیب
	پد و پروفایل
اندازه علامت	0.3-6mm
شماره علامت	حداکثر: 4 عدد
دور شو شماره	حداکثر: 1 عدد
