طراحی انسانی طراحی خودکار چاپگر خمیر لحیم کاری بصری برای PCB

Name: طراحی انسانی طراحی خودکار چاپگر خمیر لحیم کاری بصری برای PCB
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL- A-BTB
Price: 108000.00 USD
Availability: InStock

جزئیات محصول

محل منبع: شنژن

نام تجاری: YUSHLI

گواهی: CE

شماره مدل: YSL- A-BTB

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                چاپگر خمیر لحیم کاری بازرسی خودکار استنسیل, چاپگر خمیر لحیم کاری برای PCB, چاپگر استنسیل PCB انسانی


نام:

چاپگر خمیر لحیم کاری

طرح:

انسانی شده

نام:	چاپگر خمیر لحیم کاری
طرح:	انسانی شده

طراحی انسانی طراحی خودکار چاپگر خمیر لحیم کاری بصری برای PCB

عملکرد بازرسی خودکار استنسیل چاپگر خمیر لحیم کاری تمام اتوماتیک ویژوال-YSL-A-BTB

نکات فنی محصول:

● طراحی انسانی
● حالت برگشت به عقب، کنترل مستقل از ماشین
● سیستم تمیز کردن خودکار آبپاش منحصر به فرد
● انرژی کارآمد - صرفه جویی در کاغذ پاک کن - ساختار صرفه جویی در مصرف انرژی
● سیستم پردازش تصویر منحصر به فرد
● سیستم تولید چاپ هوشمند
● محدوده چاپ: 400*310mm
● از پلتفرم اتصال سه محوره جهانی UVW استفاده کنید
● محدوده ابعاد دستگاه: 1220X1350X1500mm (یک) 1220X2800X1500 (دو مجموعه)
● گزینه ماشین: عملکرد خمیر لحیم کاری اضافه خودکار.عملکرد بازرسی خودکار شابلون .سیستم توزیع خودکار .عملکرد بازخورد فشار اسکاج .عملکرد آنلاین خودکار MSE/SPI .عملکرد دمای ثابت و رطوبت خودکار

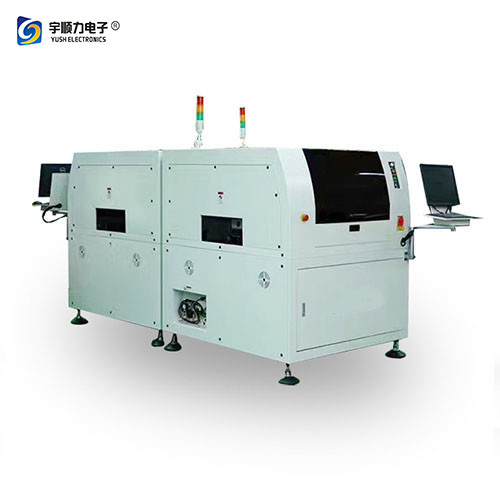

طراحی انسانی طراحی خودکار چاپگر خمیر لحیم کاری بصری برای PCB 0

	مدل		YSL-A-BIB	تشخیص تصویر
مورد				CCD FOV	10x8 میلی متر
قاب های صفحه نمایش	حداقل اندازه		470x370mm	انواع اعتباری	□مربع○گرد △مثلث،+ سوراخ پد متقاطع
	حداکثر اندازه		737X550mm737X650mm (200-310)	سیستم دوربین اتوماتیک	دوربین دیجیتال CCD
	ضخامت		25-40 میلی متر		مطابقت الگوی هندسی
حداقل اندازه PCB			50×50 میلی متر		نگاه کردن به ساختار اپتیک
حداکثر اندازه PCB			400x310mm	دمای محیط کار	-21-℃-+50℃
ضخامت PCB			0.4-6 میلی متر	رطوبت محیط کار	30 تا 60 درصد
Warpage PCB			<1%	ورودی برق	AC: 220±10%50/60HZ 1&3KW
ارتفاع حمل و نقل			40±900 میلی متر	روش کنترل	کنترل کامپیوتر
جهت حمل و نقل			چپ-راست: راست-چپ: چپ-چپ؛ راست-راست	ابعاد ماشین	1220(L)X1355W)X1500(H)mm 1220(L)X2800W)X1500(H)mm
سرعت حمل و نقل			Max1500mm/S قابل برنامه ریزی	وزن دستگاه	تقریباً: 1000 کیلوگرم () 2000 کیلوگرم ()
PCB محل برد		سیستم پشتیبانی	پین مغناطیسی / جدول بالا به پایین تنظیم / بلوک پشتیبانی با دست	پارامترهای چاپ
PCB محل برد		سیستم بستن	گیره جانبی.نازل خلاء	حداکثر اندازه PCB	400x310mm
سر چاپ			دو سر پرینت موتوری مستقل	نوع اسکاج	فولاد ضد زنگ (استاندارد)، پلاستیک
سیستم نظافت			خشک، مرطوب، جاروبرقی (قابل برنامه ریزی)	جداسازی بستر	0.1 ~ 20 میلی متر در ثانیه
محدوده تنظیم جدول			X: ± 10 میلی متر؛ Y: ± 10 میلی متر؛ ± 2º	گزینه جداسازی	جدایی پس از قیچی کردن؛ قیچی کردن پس از جدایش، جدایی ؛ جداسازی با نگه داشتن اسکاج روی شابلون (جداسازی خطوط جداسازی منطقه)
بازرسی خمیر لحیم کاری			2D بازرسی	Squeegee Speed	6-200 میلی متر در ثانیه
				فشار اسکاج	0 تا 15 کیلوگرم
				Squeegee Angle	60º/55º/45º
				تکرار دقت موقعیت	0.008 ± میلی متر (CPK> 2.0)
				دقت چاپ	± 0.02 میلی متر (CPK=> 2.0
				زمان چرخه	<7s (به استثنای تمیز کردن چاپ)
				تغییر محصول	<5 دقیقه
				هوا مورد نیاز	4.5-6 کیلوگرم بر سانتی متر مربع
