برجسته کردن:
دستگاه تمیز کردن PCBA آفلاین
, دستگاه تمیز کردن PCBA 60L
, تجهیزات تمیز کردن SMT PCBA
سبد تمیز کردن مستطیلی: |
لایه های L610 x W560 x H100 (mm)x2 |
ظرفیت مخزن مایع: |
60 لیتر |
ظرفیت مخزن مایع نگران کننده: |
30 لیتر |
ظرفیت مخزن موقت: |
18 لیتر |
زمان تمیز: |
10 ~ 20 دقیقه (0 ~ 99 دقیقه قابل تنظیم) |
زمان آبکشی: |
1 ~ 3 دقیقه / بار (0 ~ 10 دقیقه قابل تنظیم) |
زمان خشک شدن هوای گرم: |
15 ~ 30 دقیقه (0 ~ 60 دقیقه قابل تنظیم) |
دمای مایع تمیز کننده: |
دمای اتاق ~75 درجه سانتیگراد |
دمای آب DI را بشویید: |
دمای اتاق ~75 درجه سانتیگراد |
دمای هوای گرم خشک: |
دمای اتاق ~ 99 درجه سانتیگراد |
قدرت بخاری مخزن مایع: |
9 کیلو وات |
اندازه دستگاه: |
L1300xW1200xH1850（mm） |
وزن دستگاه: |
600 کیلوگرم |
نکات کلیدی فروش: |
آسان برای کار، دقت بالا |

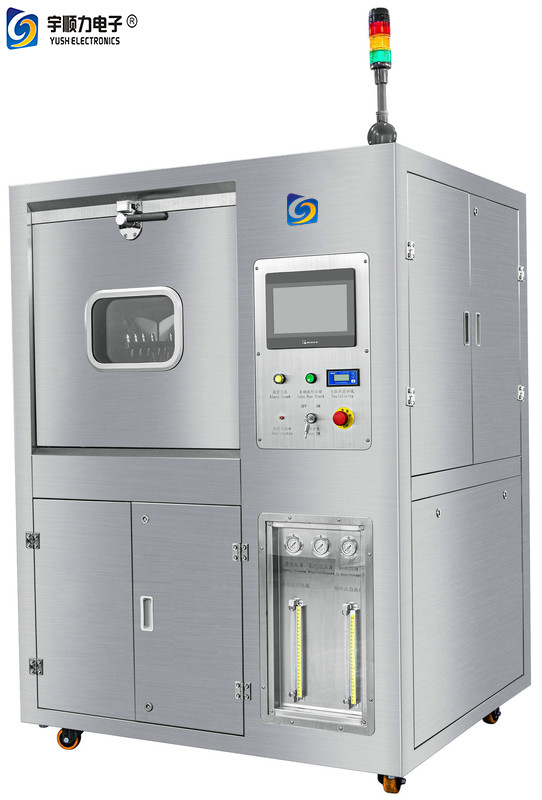

دستگاه تمیز کننده آفلاین 60 لیتری PCBA برای خط SMT برای Rosin Flux، No-Clean Flux
SME-5600 PCBA Cleaning Machine معرفی
SME-5600 یک دستگاه تمیزکننده کم مصرف، محافظ محیط زیست، یکپارچه و پیشرفته است.این می تواند به طور خودکار فرآیند تمیز کردن، شستشو، خشک کردن را در یک محفظه با فشار دادن کلید شروع کامل کند.
برنامه اصلی SME-5600: PCBA الکترونیک خودرو، PCBA نظامی، PCBA هوافضا، PCBA مخابرات، PCBA دستگاه پزشکی، PCBA متر دیجیتال.
برای شار روزین، شار بدون تمیز، شار محلول در آب، گلوله خمیر لحیم کاری و سایر مواد آلاینده آلی و معدنی در SMT و THT PCBA.
دستگاه تمیز کردن آفلاین PCBA SME-5600
1. ساختار SME-5600
3. 3 مرحله فرآیند اصلی
مایع تمیز ---- آب DI شستشو ---- هوای داغ خشک کنید
3 عدد رویی/وسطی/پایینی، میله اسپری با چرخش 360 درجه، سبد تمیزکننده 2 لایه
4. نمودار جریان
به طور کلی، پارامترهای فرآیند تمیز کردن عبارتند از: زمان تمیز کردن (10-20) دقیقه، زمان شستشو (1-2) دقیقه، دفعات شستشو (3-5) بار، زمان خشک کردن (20-30) دقیقه، دمای تمیز کردن (40 - 60) ℃، دمای آبکشی (دمای اتاق)، دمای خشک کردن (70-95) ℃، بنابراین تکمیل کلی زمان فرآیند تمیز کردن (40-60) دقیقه، تحت شرایط خاص با توجه به وضعیت واقعی
5. مشخصات فنی
| S/N |
آیتم |
SME-5600 SPEC |
| 1 |
سبد تمیز کردن مستطیلی |
لایه های L610 x W560 x H100 (mm)x2 |
| 2 |
ظرفیت مخزن مایع |
60 لیتر |
| 3 |
ظرفیت مخزن مایع نگران کننده |
30 لیتر |
| 4 |
ظرفیت مخزن موقت |
18 لیتر |
| 5 |
زمان تمیز |
10 ~ 20 دقیقه (0 ~ 99 دقیقه قابل تنظیم) |
| 6 |
زمان آبکشی |
1 ~ 3 دقیقه / بار (0 ~ 10 دقیقه قابل تنظیم) |
| 7 |
زمان خشک شدن هوای گرم |
15 ~ 30 دقیقه (0 ~ 60 دقیقه قابل تنظیم) |
| 8 |
زمان های شستشو |
3 ~ 5 بار (1 ~ 59 بار قابل تنظیم) |
| 9 |
دمای مایع تمیز کننده |
دمای اتاق ~75 درجه سانتیگراد |
| 10 |
دمای آب DI را بشویید |
دمای اتاق ~75 درجه سانتیگراد |
| 11 |
دمای هوای گرم خشک |
دمای اتاق ~ 99 درجه سانتیگراد |
| 12 |
قدرت بخاری مخزن مایع |
9 کیلو وات |
| S/N |
آیتم |
SME-5600 SPEC |
| 13 |
برق بخاری مخزن موقت |
6 کیلو وات |
| 14 |
برق بخاری هوای گرم |
7.5 کیلو وات |
| 15 |
محدوده مقاومت |
0~18MΩ |
| 16 |
پمپ برقی |
4.0 کیلووات |
| 17 |
پمپ هوا |
1 اینچ |
| 18 |
فشار اسپری مایع |
0 ~ 5 کیلوگرم بر سانتی متر مربع |
| 19 |
فیلتر مایع |
0.2 میلی متر |
| 20 |
فیلتر آب DI |
0.2 میلی متر |
| 21 |
اندازه دریچه هوا |
φ100XH30(mm) |
| 22 |
منبع تغذیه/هوا |
AC380V,50/60HZ,65A /0.5~0.7Mpa,200~400L/min |
| 23 |
اندازه ماشین |
L1300xW1200xH1850 (mm) |
| 24 |
وزن دستگاه |
600 کیلوگرم |
6-1.امکانات
1. کل فرآیند قابل مشاهده است: فرآیند تمیز کردن را می توان از طریق پنجره جلو و نور LED قابل مشاهده است.
2. حالت تمیز کردن خودکار: فرآیند تمیز کردن، شستشو، خشک کردن را می توان در یک دستگاه فشرده کامل کرد.
3. علمی ترین طراحی نازل: استفاده از آرایش افزایشی چپ و راست --- برای افزایش راندمان تمیز کردن، حرکت جلو و عقب سبد - به طور کامل ناحیه کور تمیز کردن را حل می کند.
4. طراحی قابل تنظیم فشار نازل: برای حل PCBA کوچک و سبک در اسپری فشار بالا در شرایط برخورد، مشکل پاشش.
5. سیستم گرمایش مخزن رقت استاندارد: راندمان تمیز کردن را تا حد زیادی بهبود می بخشد.کوتاه کردن زمان تمیز کردن؛
6. یک سیستم تمیز کردن جامع: برای SMT.THT PCBA پس از جوشکاری سطح کلوفون باقی مانده، شار محلول در آب، شار بدون تمیز / خمیر لحیم کاری و سایر آلاینده های آلی و معدنی برای تمیز کردن کامل و موثر.
7. رقت تمیز کردن راحت برای اضافه کردن: می توان به صورت دستی اضافه کرد، اما همچنین با تنظیم نسبت (5٪ به 25٪) به طور خودکار با آب DI و مایع شیمیایی (گزینه).
