برجسته کردن:
ماشین تمیز کردن PCB,دستگاه تمیز کردن PCB با دقت بالا,دستگاه تمیز کردن PCB با کارایی بالا
, High Precision Pcb Cleaning Machine
, High Efficiency Pcb Cleaning Machine
بعد طرح کلی: |
580mm × 910mm × 1650mm |
وزن: |
حدود 600 کیلو گرم |
حداکثر ضخامت قطعه کار machable: |
4 میلی متر (لطفاً از قبل با سازنده تجهیزات ارتباط برقرار کنید) |
نوع محصولات قابل پردازش: |
QFN، DFN، BGA، LGA، FC، MEMS، صفحه BT مهره نور LED و سایر مواد با مشخصات فیزیکی یکسان |
منبع: |
واحد فاز AC220V±10٪، حداکثر قدرت 4.5KVA |

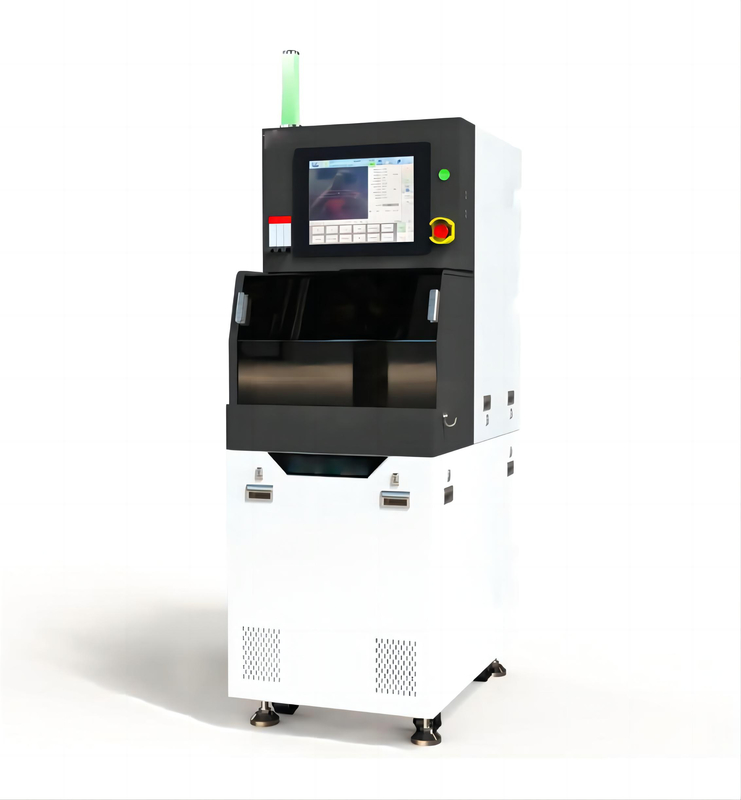

YSL 3600 دستگاه نوشتن با کارایی بالا و دقت بالا
الزامات محیط استفاده از تجهیزات و پارامترهای فنی
YSL3600ماشین تراش دقیق حالت برش تک محوری کارآمد؛ حداکثر پردازش
اندازه قطعه کار 150 * 150mm است، مناسب برای مواد بسته بندی کوچک زیربنایی، مواد نرم
برش، بارگذاری و تخلیه دستی، انتقال اتوماتیک و موقعیت گذاری، برش تراز اتوماتیک.
1. دستگاه نوشتن باید بدون ارتعاش آشکار نصب شود. اتاق را تمیز کنید
بدون گاز خورد کننده و میدان مغناطیسی قوی. دمای کار بین 20 تا 25 درجه است.
°C و ثابت باقی می ماند؛ رطوبت نسبی <60٪ است، بدون تهویه.
2. هواى فشرده اى كه توسط ماشين نويسنده استفاده مى شود بايد بدون روغن و آب پاك باشد
و هوا فشرده باید از طریق خشک کن سرد فیلتر شود.
3کیفیت آب خنک کننده برش دستگاه برش باید پاک باشد بدون آلودگی
و دمای آب باید بین 16 تا 20 درجه سانتیگراد باشد و نوسانات دمای آب
درجه حرارت آب بیش از حد ممکن است باعث قطع شود
شکستن، فرسایش غشا، تیغه و برش؛ دمای آب ماشین برش
این باید بین 9 تا 16 درجه سانتیگراد باشد و نوسان دمای آب کمتر از یا برابر t باشد.
o ± 2°C ؛ دمای آب بیش از حد ممکن است باعث ذوب شدن قلع، برش معکوس و شکستن شود
(تفاوت از دمای اتاق در حدود ± 3°C است تا از سرد شدن بیش از حد جلوگیری شود.
(به عنوان مثال:
4کیفیت آب آب خنک کننده ای که در دستگاه نوشتن استفاده می شود باید c باشد.
لاغر و پاک از ناخالصی ها، دمای آب باید در حدود 12-20°C باشد و آب
r نوسان دمای کمتر از ± 1°C است. اگر دمای آب بیشتر از
از استاندارد، ممکن است بر خنک سازی پیچ تاثیر بگذارد، بر دقت و ثبات
فنجان، که منجر به انحراف برش، کیفیت پایین برش و سایر شرایط می شود.
دما اتاقی و دمای برش در عرض ± 3°C)
5مقدار روغن منبع گاز کمتر از 0.5mg / m3 است.
| پایه پارامترها |
| ابعاد طرح |
580mm × 910mm × 1650mm |
| وزن |
حدود 600 کیلوگرم |
| حداکثر ضخامت قطعه کار قابل برش |
4mm ((لطفاً با تولید کننده تجهیزات از قبل تماس بگیرید) |
| نوع محصولات قابل پردازش |
QFN,DFN,BGA,LGA,FC,MEMS,LED صفحه BT و سایر مواد دارای ویژگی های فیزیکی مشابه |
| منبع |
تنهافاز AC220V±10٪، حداکثر قدرت 4.5KVA |
|
هوا فشرده
|
فشار هوا فشرده: بیشتر از 0.6MPa، نوسانات فشار کمتر از 0.02MPa |
| |
فشار کاری تجهیزات:0.55-0.6MPa |
| |
حداکثر مصرف: 200 لیتری در دقیقه |
| |
دقت فیلتر کردن: 0.01μm/99.5٪ هوای فشرده پاک بدون روغن |
|
آب خنک کننده
|
فشار:0.2-0.3MPa |
| |
اوج مصرف:2.0 لیتری/دقیقه |
| |
دمای: 17 °C ± 2 °C (بر اساس تنظیم قدرت مورد نیاز مواد پردازش، هرچه قدرت بیشتر باشد، دمای پایین تر است) |
| آب رو قطع کن |
فشار:0.2-0.3MPa |
| |
اوج مصرف:6.0 لیتری/دقیقه |
| |
دمای10°C-16°C ((وقتی دمای آب نیاز ویژه ای دارد، لطفا با تولید کننده تجهیزات از قبل تماس بگیرید) |
| خروجی هوا |
کل تخلیه هوا از تجهیزات:1.5 متر3/دقیقه |
| |
سرعت هوا در خروجی هوا:>17 m/s |
| دمای عملیاتی تجهیزات |
23°C±2°C |
| رطوبت نسبی محیط زیست |
۴۰ تا ۶۰ درصد، هیچ رطوبت |
| محل قرار دادن تجهیزات |
دور از منبع ارتعاش نگه دارید، دور از باد قوی، گرد و غبار، مه آب، دستگاه مه روغن نگه دارید. |
