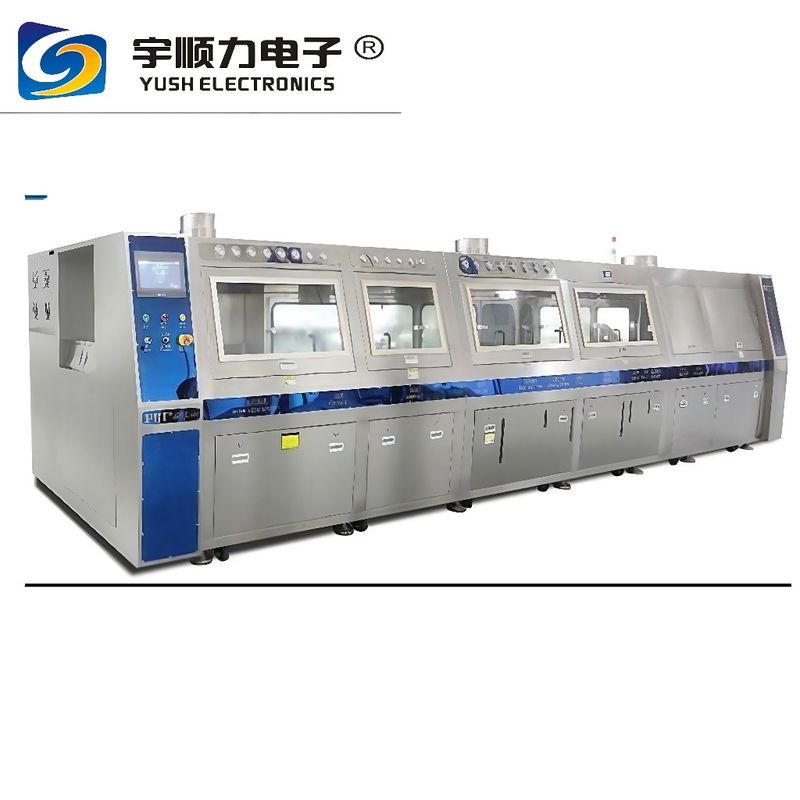

ماشین تمیز کردن PCBA آنلاین با کارایی بالا و سازگار با محیط زیست بر اساس آب YSL-600-500
ماشین تمیز کردن PCBA آنلاین با کارایی بالا و سازگار با محیط زیست بر اساس آب YSL-600-500
تجهیزات Princiole
ویژگی
1. حالت تمیز کردن کاملا اتوماتیک: PCBA به طور موازی بر روی یک کمربند میش با عرض W600mm اجرا می شود. در همین حال محلول تمیز کردن گرم در
فشار بالا و در جهت های مساوی از طریق بازوهای اسپری.
کل فرآیند تمیز کردن خودکار، شستشو (باز کردن حلقه) و خشک کردن؛
2. تجسم کامل فرآیند: پنجره تجسم شیشه گرم، که فرآیند تمیز کردن را در یک نگاه روشن می کند.
3طراحی نوزل علمی (پاتنت): آن را به طور تدریجی افزایش توزیع در هر دو طرف - تمیز کردن کامل، و بازوی اسپری و نوزل است
قابل جدا کردن
4. فشار تنظیم شده از نوزل بصری: این مشکل برخورد و پاشیدن قطعات کوچک را تحت اسپری با فشار بالا حل می کند
شرایط در طول تمیز کردن.
5پنجره مشاهده و ورودی مجهز به حفاظت فوتو الکتریکی برای جلوگیری از پاشیدن محلول تمیز کردن و سقوط صفحه است.
شناسایی ایمنی آن را تضمین می کند.
6. سیستم تمیز کردن جامع: مخزن رقیق کننده استاندارد و مخزن شستشوی اسپری هر دو مجهز به سیستم های گرمایشی هستند که باعث بهبود تمیز کردن می شوند
بهره وری. زمان تمیز کردن را کوتاه کنید و سازگار باشید
شستشوی آب یا تمیز کردن شیمیایی برای SMT را اجرا کنید؛ به طور کامل و موثر آلودگی های آلی و غیرآلی مانند رزین و خمیر جوش را تمیز کنید
که روی سطح PCBA THT باقی مانده است.
7سیستم تصفیه داخلی برای تمیز کردن و بازیابی دارای عملکرد جبران غلظت محلول تمیز کردن است.
به منظور بازیافت و کاهش مقدار محلول استفاده شده، فشرده می شود و به دست می آید.
8مواد بدن: کل بدن از فولاد ضد زنگ ساخته شده است، مقاوم در برابر اسید، قلیایی و دیگر محلول های تمیز کننده.
9. یک منبع برق ذخیره UPS را برای حفاظت مجهز کنید. در صورت نقص جامد، باید یک دکمه توقف اضطراری و عملکرد حفاظت از نشت داشته باشد.
10• هزینه های عملیاتی پایین تر: هزینه های سرمایه گذاری تجهیزات پایین تر، خدمات محلی، تیم ها و عرضه فراوان قطعات یدکی
YSL-600-500 تنظیم پارامتر:
منطقه تمیز کردن: مخزن تمیز کردن برای بازیابی و ذخیره محلول تمیز کردن و انجام فیلتراسیون سه مرحله ای، گرمایش و نظارت استفاده می شود.
به عنوان نظارت بر سطح مایع در محلول تمیز کننده.
پمپ آب پیش تمیز: 1.1KW (1 واحد) ، پمپ آب تمیز: 5.5KW (2 واحد)
حجم مخزن: ≤ 270L (1 واحد)
دستگاه تصفیه: عناصر فیلتر از قبل تمیز شده 0.45UM ((۵ تکه) ، تمیز کردن 1 و تمیز کردن 2 هر عنصر فیلتر 0.45UM ((۵ تکه) ، صفحه فیلتر فولاد ضد زنگ
1.5mm (3 قطعه) ؛ قدرت گرمایش: 18KW (2 قطعه) ، دمای گرمایش: دمای اتاق -100°C (قابل تنظیم)
حفاظت از سطح مایع: سطح پایین، سطح متوسط، سطح توقف، سطح بیش از حد.
فشار اسپری: 0.1-0.7Mpa (قابل تنظیم)
ناحیه شستشو: مخزن آب شستشو برای بازیابی آب ذخیره شده استفاده می شود و آب شستشو تحت فیلتراسیون بیش از حد + اسپری پایانی باز قرار می گیرد.
گرمایش و نظارت و همچنین نظارت بر سطح مایع.
پمپ آب قبل از شستشو: 1.1KW (1 واحد) ، پمپ آب شستشو 1:3KW (1 واحد) ، پمپ آب شستشو 2:1.1KW (یک واحد)
حجم مخزن آب قبل از شستشوی: ≤ 27L (1 واحد) ظرفیت مخزن آب شستشوی 1: ≤ 72L (1 واحد) شستشوی 2؛ حجم مخزن آب اسپری نهایی: ≤
۵۵ لیتر (یک واحد)
قدرت گرمایش مخزن آب قبل از شستشوی: 9KW (1 قطعه) ؛ قدرت گرمایش مخزن آب شستشوی 1: 18KW (2 مورد) ؛ شستشوی 2. قدرت گرمایش مخزن آب اسپری نهایی:
9KW (1 قطعه) دمای گرمایش: دمای اتاق -45°C (قابل تنظیم)
دستگاه تصفیه: تصفیه بیش از حد، صفحه فیلتر فولاد ضد زنگ 0.5mm (1 قطعه)
حفاظت از سطح مایع: سطح پایین، سطح متوسط، سطح توقف، سطح بیش از حد.
قبل از شستشو، شستشو 1، شستشو 2 فشار اسپری: 0.1-0.6Mpa (قابل تنظیم) ، اسپری نهایی: فشار اسپری: 0.1-0.3Mpa (قابل تنظیم)
منطقه خشک کردن: بخش خشک کردن برای خشک کردن کامل محصولات و انجام گردش هوا گرم + گرم کردن و نظارت بر دمای هوا استفاده می شود.
فن هوای گرم: 1.5KW (1 قطعه) ، لوله گرمایش بالدار: 15KW (6 قطعه 2500W) ، دمای گرمایش: دمای اتاق -95°C (قابل تنظیم)
دستگاه حرکت کمربند شبکه: دستگاه حرکت شامل یک موتور کاهش، کمربند شبکه فولاد ضد زنگ، کنورتر فرکانس و غیره است.
کمربند شبكه اي تا به آرامي اجرا بشه.
قدرت موتور: 90W (1 مجموعه) ، تبدیل فرکانس: 200W ((1 واحد) ، رمزگذاری کننده 1 واحد؛
پارامترهای تجهیزات
|
محتوای
|
پارامترها
|
|
اندازه ناحیه تمیز کردن
|
طول کل سه بخش تمیز کردن 1140MM است
|
|
ابعاد ظاهر تجهیزات:
|
5000MM*1960MM*1840MM
|
|
جریان فرآیند:
|
به بخش تخته، جدا کردن بخار آب، قبل از تمیز کردن - تمیز تمیز 1-2 - مواد شیمیایی جدا -
اتاق تخلیه - شستشوی - شستشوی - شستشوی 12 - اسپری نهایی - برش باد 1 - برش باد 2 - خشک کردن
خشک کردن صفحه 2 بند
|
|
محاسبه ظرفیت
|
سرعت کمربند شبکه: قابل تنظیم از 0.1 تا 1.5 متر در دقیقه.
سرعت کار به 0.4-0.5 متر در دقیقه
مرجع: برای صفحه 450mmX100mm، فاصله قرار دادن صفحه 5mm است، و کار
سرعت 0.5 متر در دقیقه است
|
|
خروجی: تقریباً 13 متر مربع در ساعت. روش محاسبه: عرض کل/سرعت کمربند شبکه
مثال: صفحه 150*200mm، خروجی در ساعت: تقریبا 450PCS/H. این خروجی برای مرجع است
تنها و مشروط به شرایط واقعی. روش محاسبه: کل متر مربع/ یک متر مربع
|
|
ارتفاع سطح حمل
|
950±50mm ((تعدیل)
|
|
جهت ورود و خروج:
|
سمت چپ داخل، سمت راست بیرون (از پنجره جلو واحد دیده می شود)
|
|
حجم گازهای خروجی (حجم جذب هوا):
|
حدود36M3/دقيقه"قطر خروجی خروجی: 250mm، سه در جلو، وسط و عقب
|
|
وزن:
|
حدود 1800 کیلوگرم
|
|
الزامات تامین برق
|
AC380/3P/50H"کل قدرت: 102Kw/160A قدرت نامی عملیاتی: 55Kw/85A
|
