Smt Pcb/fpc دستگاه جوش گرم و گرم

Name: Smt Pcb/fpc دستگاه جوش گرم و گرم
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSPC-2A
Price: 304.00 USD
Availability: InStock

جزئیات محصول

محل منبع: گوانگدونگ، چین

نام تجاری: YUSH

شماره مدل: YSPC-2A

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $8,600 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                جوشگر بار داغ PCB دسکتاپ,دستگاه گرمایش جوش FPC,تجهیزات جوشکاری PCB, FPC soldering heating machine, PCB depaneling welding equipment


وزن:	110 کیلوگرم	قدرت:	2 کیلو وات
ولتاژ:	220 ولت، 110 ولت	اندازه کار:	200 × 260 میلی متر
فشار کاری:	0.15-0.7 مگاپاسکال	منبع تغذیه:	AC220V + 10% 50HZ
تنظیمات گرمایش:	تنظیمات دو بخش، 4 برنامه ذخیره سازی	فشار جوشکاری:	1 تا 50 کیلوگرم
تنظیم دما:	دمای اتاق ~500C خطا +5C	زمان پرس داغ:	1~99S
دقت پرس داغ:	0.05 میلی متر	کنترل دما:	PID حلقه بسته
زمان لحیم کاری:	قابل برنامه ریزی	کنترل فشار:	قابل برنامه ریزی با LCD
سرعت جوشکاری:	۳ تا ۵

وزن:	110 کیلوگرم
قدرت:	2 کیلو وات
ولتاژ:	220 ولت، 110 ولت
اندازه کار:	200 × 260 میلی متر
فشار کاری:	0.15-0.7 مگاپاسکال
منبع تغذیه:	AC220V + 10% 50HZ
تنظیمات گرمایش:	تنظیمات دو بخش، 4 برنامه ذخیره سازی
فشار جوشکاری:	1 تا 50 کیلوگرم
تنظیم دما:	دمای اتاق ~500C خطا +5C
زمان پرس داغ:	1~99S
دقت پرس داغ:	0.05 میلی متر
کنترل دما:	PID حلقه بسته
زمان لحیم کاری:	قابل برنامه ریزی
کنترل فشار:	قابل برنامه ریزی با LCD
سرعت جوشکاری:	۳ تا ۵

Smt Pcb/fpc دستگاه جوش گرم و گرم

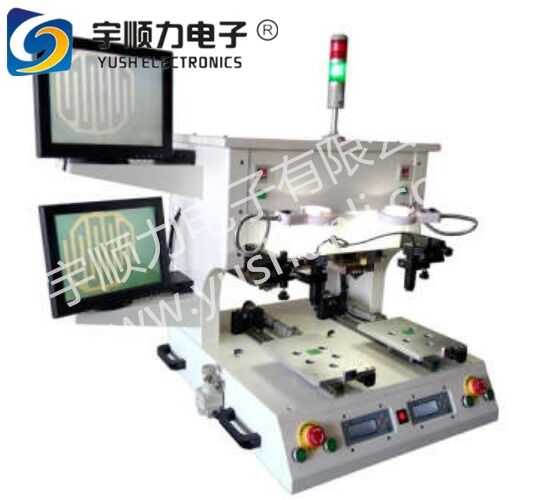

دستگاه جوش لحیم میله داغ SMT PCB/FPC - تجهیزات گرمایش رومیزی

مشخصات فنی

اندازه کار	200 × 260 میلی متر
وزن دستگاه	110 کیلوگرم
فشار کار	0.15-0.7 مگاپاسکال گاز فشرده
منبع تغذیه	AC220V + 10% 50HZ، 2000W
تنظیمات گرمایش	تنظیمات دو مرحله ای، 4 برنامه ذخیره سازی
فشار جوش	1-50 کیلوگرم
تنظیم دما	دمای اتاق ~ 500 درجه سانتیگراد خطا ± 5 درجه سانتیگراد
زمان پرس داغ	1-99 ثانیه
دقت پرس داغ	0.05 میلی متر

مرور کلی عملیات

تجهیزات پرس داغ سه پارامتر ضروری - دما، زمان و فشار - را برای اطمینان از نتایج جوش پایدار کنترل می کند. این دستگاه در اتصال محصولات PCB، FPC و FFC با استفاده از قلع لحیم کاری برای دستیابی به اتصالات الکتریکی قابل اعتماد تخصص دارد.

تنظیم دقیق پارامترها برای جوشکاری با کیفیت حیاتی است. اتصالات لحیم کاری بهینه به قلع کافی برای اتصال صحیح هر دو سطح با قلع ذوب شده نیاز دارند. هماهنگی موثر پارامترهای دما، زمان و فشار، عملیات جوشکاری موفق را تضمین می کند.

ساختار FPC از لایه های پلی ایمید و مس با محدوده دمای عملیاتی 130-200 درجه سانتیگراد تشکیل شده است که برای مدت زمان کوتاه جوشکاری تا 300 درجه سانتیگراد می رسد. در طول جوشکاری PCB و FPC، اتلاف گرما از طریق ایندنتور، جذب مواد و همرفت هوا رخ می دهد. با در نظر گرفتن ضخامت FPC که از 0.02-0.12 میلی متر متغیر است، باید افت دما 50-80 درجه سانتیگراد را در تنظیمات دما لحاظ کرد.

ویژگی های فنی کلیدی

فناوری منحصر به فرد گرمایش پالس، سریعترین گرمایش سر لحیم کاری را فراهم می کند
دمای لحیم کاری قابل برنامه ریزی، سرعت گرمایش و مدت زمان برای نیازهای متنوع محصول
ترموکوپل برای کنترل بازخورد دقیق دما در نزدیکی سطح کار قرار گرفته است
کنترل دمای حلقه بسته PID با نمایشگر LED کاملاً قابل مشاهده
زمان لحیم کاری قابل برنامه ریزی که توسط دما فعال می شود
ترموده شناور، فشار و انتقال حرارت ثابت را تضمین می کند
سوئیچ فشار قابل برنامه ریزی با نمایشگر LCD برای کنترل دقیق نیرو
سیستم دوربین CCD اختیاری با لنز بزرگنمایی برای موقعیت یابی دقیق

ویژگی های پرس حرارتی پالس صفحه لمسی

حالت گرمایش پالس با سرعت گرمایش قابل تنظیم برای محصولات مختلف
سر جوشکاری مواد مخصوص، توزیع فشار یکنواخت را تضمین می کند
عملکرد خلاء برای تنظیم راحت موقعیت متقابل
ایستگاه های دوگانه چرخشی با چرخش تغذیه برای بهبود بهره وری
کنترل دمای دیجیتال با منحنی های پیش گرمایش و لحیم کاری مجدد قابل برنامه ریزی
نمایشگر فشار دیجیتال با محدوده فشار از پیش تعیین شده و حفاظت در برابر ولتاژ بیش از حد
کنترل PLC با نمایشگر LCD صفحه لمسی رنگی 7 اینچی
نمایش منحنی دمای بلادرنگ با رابط منوی چینی
توابع حفاظت از رمز عبور، خودآزمایی سیستم و هشدار خطا
کنترل میکروکامپیوتر برای عملیات دقیق و پایدار
مناسب برای چسباندن TAB، TCP با چگالی بالا و جوشکاری FPC، FFC، PCB
لرزش حداقل، نویز کم و عملیات ولتاژ پایدار
سر آلیاژ تیتانیوم برای گرمایش/سرمایش سریع و مقاومت در برابر خوردگی
طراحی فیکسچر دوگانه تک سر برای بهره وری بالا و صرفه جویی در هزینه نیروی کار

مزایای عملکرد

جوشکاری با فاصله فوق العاده ظریف را با کنترل دمای دیجیتال و فشار دستیابی می کند. سرعت جوشکاری 3-5 ثانیه، توان عملیاتی و بهره وری بالا را تضمین می کند.

عملکرد کاربردی

مناسب برای برنامه های مختلف پرس TAB، TCP با چگالی بالا و عملیات جوشکاری FPC، FFC، PCB. به اندازه کافی همه کاره برای چندین کاربرد صنعتی.
