برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه بارگذار مجله SMT PCB,بارگذار PCB depaneling با مجله,سیستم بارگذاری خودکار مجله PCB, PCB depaneling loader with magazine, automated PCB magazine loading system


وزن:	230 کیلوگرم	بعد:	14308001600 میلی متر
ولتاژ:	110 ولت / 220 ولت	اندازه PCB:	350 * 50 ~ 250 میلی متر
تعداد مجله:	3 عدد	جهت نوار نقاله:	LR یا RL
زمان تغذیه PCB:	6 ثانیه	زمان تغییر مجله:	30 ثانیه
مصرف برق:	حداکثر 300 VA	فشار هوا:	4-6 بار
مصرف هوا:	حداکثر 10 لیتر در دقیقه	ارتفاع نقاله:	20±910 میلی متر
ضخامت PCB:	0.4 میلی متر دقیقه	گام نمایه سازی:	1-4 (پیچ 10 میلی متر)
اندازه PCB موثر:	(5050)~(350250)

وزن:	230 کیلوگرم
بعد:	14308001600 میلی متر
ولتاژ:	110 ولت / 220 ولت
اندازه PCB:	350 * 50 ~ 250 میلی متر
تعداد مجله:	3 عدد
جهت نوار نقاله:	LR یا RL
زمان تغذیه PCB:	6 ثانیه
زمان تغییر مجله:	30 ثانیه
مصرف برق:	حداکثر 300 VA
فشار هوا:	4-6 بار
مصرف هوا:	حداکثر 10 لیتر در دقیقه
ارتفاع نقاله:	20±910 میلی متر
ضخامت PCB:	0.4 میلی متر دقیقه
گام نمایه سازی:	1-4 (پیچ 10 میلی متر)
اندازه PCB موثر:	(5050)~(350250)

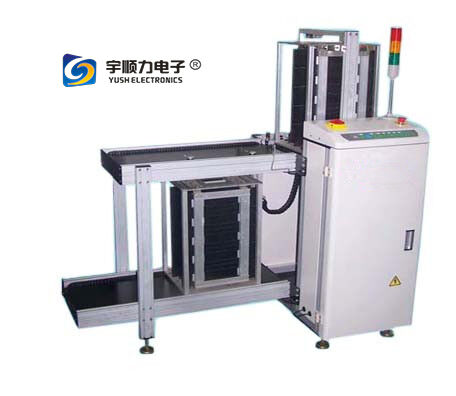

بارگیری کننده مجله PCB SMT

بارگذار مجله SMT PCB

مرور کلی محصول

مدل: UN-Loader

ویژگی های کلیدی

ساختاری قوی، محکم و پایدار
پنل کنترل غشایی کاربر پسند
گیره های پنوماتیک بالا و پایین برای محکم کردن قفسه مجله
عدم شکستگی PCB در حین عملیات بارگذاری و تخلیه تضمین شده است

مشخصات فنی

پارامترهای عملیاتی

عملکرد	واحد تخلیه PCB
زمان تغذیه PCB	تقریباً 6 ثانیه
زمان تعویض مجله	تقریباً 30 ثانیه
منبع تغذیه و مصرف	100-230 ولت متناوب (مشخص کنید)، 1 فاز، حداکثر 300VA
فشار هوا و مصرف	4-6 بار، حداکثر 10 لیتر در دقیقه
ارتفاع نوار نقاله	910±20 میلی متر (یا مشخص کنید)
جهت نوار نقاله	چپ به راست / راست به چپ (اختیاری)
ضخامت PCB	حداقل 0.4 میلی متر
تعداد مجلات	نوار نقاله بالایی: 1 مجله / نوار نقاله پایینی: مجله
گام ایندکسینگ	1-4 (گام 10 میلی متر)

مشخصات مدل (واحد: میلی متر)

مدل	YS-250	YS-330	YS-390	YS-460
اندازه موثر PCB (طولعرض)~(طولعرض)	(5050)~(350250)	(5050)~(455330)	(5050)~(530390)	(5050)~(530460)
ابعاد (طولعرضارتفاع)	11007801200	14008601200	15009201200	160011201200
اندازه مجله (طولعرضارتفاع)	355320565	460400565	535460565	535530565
وزن	تقریباً 140 کیلوگرم	تقریباً 180 کیلوگرم	تقریباً 220 کیلوگرم	تقریباً 230 کیلوگرم
