YS-F6MH High Quality High Precision High Rigidity PCB Drilling Machine

جزئیات محصول

محل منبع: جیانگ سو، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $5,300-5,800 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high precision PCB drilling machine,high rigidity PCB depaneling machine,YS-F6MH PCB drilling machine, high rigidity PCB depaneling machine, YS-F6MH PCB drilling machine


وزن:	100 کیلوگرم	ولتاژ:	220 ولت
سرعت X، Y:	80 میلیون در دقیقه	سرعت محور Z:	35 میلیون در دقیقه
ظرفیت ابزار:	6-300	سرعت اسپیندل:	20000-200000 دور در دقیقه
دقت موقعیت یابی:	0.004 ± میلی متر	دقت مکرر:	± 0.0025 میلی متر
دقت حفاری:	0.018 میلی متر	حداقل سوراخ:	4mil (φ0.1mm)
حداکثر سوراخ:	256 میل (φ6.5 میلی متر)	اندازه میز:	6-635mm*772mm
محدوده کاری:	6-622mm×755mm	مصرف برق:	15KVA
فشار هوا:	6.5 تا 7.5 بار

وزن:	100 کیلوگرم
ولتاژ:	220 ولت
سرعت X، Y:	80 میلیون در دقیقه
سرعت محور Z:	35 میلیون در دقیقه
ظرفیت ابزار:	6-300
سرعت اسپیندل:	20000-200000 دور در دقیقه
دقت موقعیت یابی:	0.004 ± میلی متر
دقت مکرر:	± 0.0025 میلی متر
دقت حفاری:	0.018 میلی متر
حداقل سوراخ:	4mil (φ0.1mm)
حداکثر سوراخ:	256 میل (φ6.5 میلی متر)
اندازه میز:	6-635mm*772mm
محدوده کاری:	6-622mm×755mm
مصرف برق:	15KVA
فشار هوا:	6.5 تا 7.5 بار

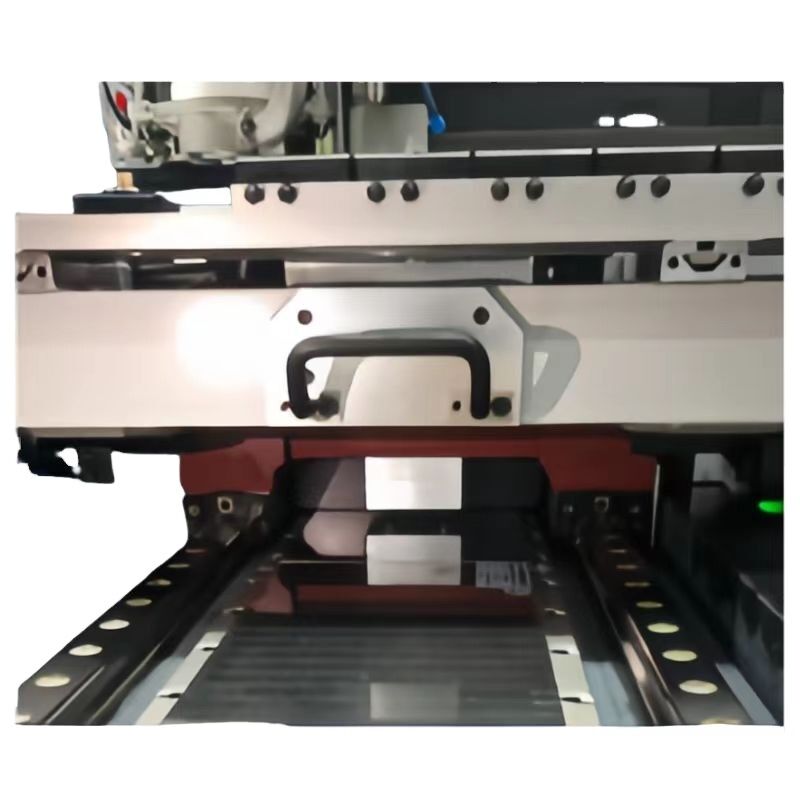

YS-F6MH High Quality High Precision High Rigidity PCB Drilling Machine

Product Overview

The YS-F6MH PCB Drilling Machine delivers exceptional precision and rigidity for demanding PCB manufacturing applications. Engineered for superior performance with thick plates and copper plates, this machine features advanced air bearing technology with low air consumption and higher radial stiffness.

Air bearing system with low air consumption
Higher radial stiffness for improved stability
Optimized for thick plates and thick copper plates
Large torque spindle for demanding applications

Equipment Configuration

Serial Number	Name	Specifications and Models	Quantity
1.	Host Machine	YS-F6MH	1 set
2.	Control System	Sieb & Meyer Control System	1 set
3.	Linear Motor (X, Y, Z)	High Performance Linear Motor Drive	9 sets
4.	Principal Axis	200KRPM	6 sets
5.	Grating Scale	High Precision Grating Ruler (0.5μm resolution)	9 sets
6.	Guide Element	Imported High Precision Linear Guide Rail	9 sets
7.	Broken Tool Detection	Capacitive Cutter Detection	6 sets
8.	Tool Measuring System	Mingwei Tool Detector	6 sets
9.	Press Foot Switching	Flat Press Foot Switch	6 sets
10.	Dryer	Inlet Drier	1 set
11.	Air Holder	70L Gas Storage Tank	1 set
12.	Display	Liquid Crystal Display	1 set

Technical Specifications

X,Y Maximum Moving Speed	80m/min
Z-axis Maximum Velocity	35m/min
Tool Magazine Capacity	6-300
X, Y, Z Axis Measurement System	High Precision Grating Ruler (0.5μm resolution)
Positioning Clamping System	SMC Pneumatic Automatic Positioning Clamp
Broken Tool Detection System	Capacitive Cutter Detection
Spindle Speed	20,000-200,000 rpm
Positioning Accuracy	±0.004mm
Repeated Positioning Accuracy	±0.0025mm
Drilling Accuracy	±0.018mm
Depth Control Accuracy (Optional)	±0.015mm
Minimum Hole Diameter	4mil (φ0.1mm)
Maximum Hole Diameter	256mil (φ6.5mm)
Table Size	6-635mm × 772mm
Effective Working Range	6-622mm × 755mm (24.5" × 29.7")
Power Source	3PH-AC380V+N+PE, 50/60Hz
Maximum Power Consumption	15KVA
Air Pressure	6.5-7.5bar
Noise	≤75dBA
Operating Temperature	20℃-24℃
Operating Humidity	45-65%
Overall Dimensions (L × W × H)	4700mm × 2000mm × 1610mm

About YUSH Electronic Technology Co., Ltd

Founded in 2004 and located in Jiangsu, China, YUSH Electronic Technology Co., Ltd specializes in professional PCB separator and PCB depaneling electronic equipment machinery. The company operates advanced production and processing equipment with an experienced development team, half of whom possess over 10 years of experience in the electronic equipment industry.

Since 2004, YUSH has focused on developing and manufacturing PCB separators and depaneling machines, emphasizing product quality, safety, and innovation. Our product line includes high-quality, stable performance, cost-effective solutions that improve production yields and enhance customer competitiveness. We offer various PCB separation types including manual, motor-driven, pneumatic-driven, mold punching, and milling cutter router machines. With our commitment to quality and competitive pricing, YUSH serves customers worldwide and has become one of China's largest PCB separator production bases.
