برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ایستگاه بازسازی BGA با هم ترازی نوری,دستگاه بازسازی BGA ZM-R7220A,دستگاه جداکننده PCB BGA, ZM-R7220A BGA rework machine, PCB depaneling BGA station


ولتاژ:	220 ولت	قدرت:	5650W
وزن:	76 کیلوگرم	ابعاد:	685633850mm
برق بخاری بالا:	1450 وات	قدرت بخاری پایین:	1200 وات
قدرت بخاری IR:	2700W	دقت دما:	± 3
حداکثر اندازه PCB:	415×370 میلی متر	حداقل اندازه PCB:	6×6 میلی متر
حداکثر تراشه BGA:	60×60 میلی متر	حداقل تراشه BGA:	2×2 میلی متر
دقت نصب:	± 0.02 میلی متر	بزرگنمایی نوری:	230X
فرکانس:	50/60 هرتز

ولتاژ:	220 ولت
قدرت:	5650W
وزن:	76 کیلوگرم
ابعاد:	685633850mm
برق بخاری بالا:	1450 وات
قدرت بخاری پایین:	1200 وات
قدرت بخاری IR:	2700W
دقت دما:	± 3
حداکثر اندازه PCB:	415×370 میلی متر
حداقل اندازه PCB:	6×6 میلی متر
حداکثر تراشه BGA:	60×60 میلی متر
حداقل تراشه BGA:	2×2 میلی متر
دقت نصب:	± 0.02 میلی متر
بزرگنمایی نوری:	230X
فرکانس:	50/60 هرتز

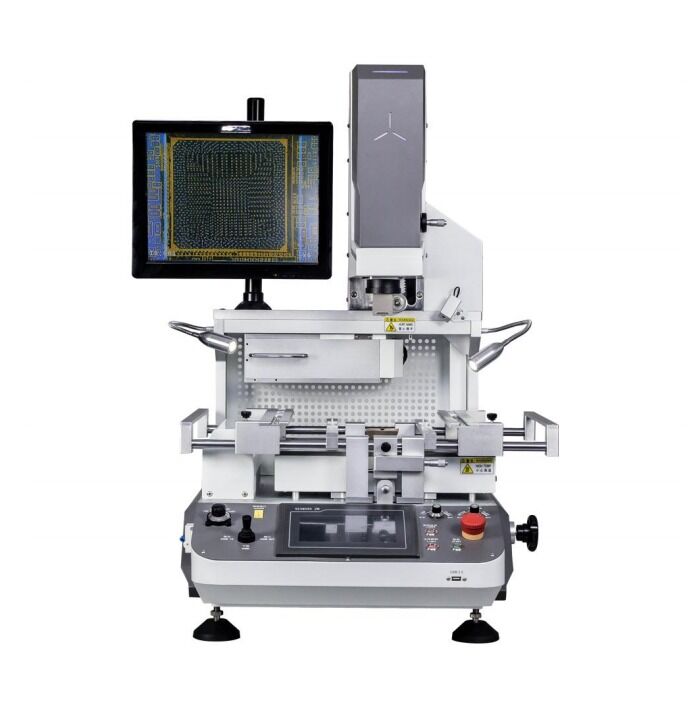

ایستگاه بازسازی ZM-R7220A با کیفیت بالا BGA با هم ترازی نوری

ایستگاه تعمیرات BGA ZM-R7220A با تراز نوری

کاربردهای محصول

این ایستگاه تعمیرات BGA با دقت بالا برای کاربردهای حرفه‌ای تعمیر PCB و تعویض قطعات طراحی شده است:

لحیم‌زدایی و لحیم‌کاری انواع قطعات BGA (بدون سرب و سربی)
برداشتن و تعمیر تراشه‌های BGA مادربرد و سایر قطعات
کاهش هزینه‌های تولید با تعمیر اتصالات لحیم معیوب در طول مونتاژ PCB
تعمیر انواع میکرو BGA، VGA، CCGA، QFN، CSP، LGA، SMD و سایر انواع چیپست
ایده‌آل برای تعمیرات مادربرد با دقت بالا در لپ‌تاپ‌ها، کنسول‌های بازی، تلفن‌های همراه و دستگاه‌های الکترونیکی

ویژگی‌های کلیدی

سیستم گرمایش پیشرفته

سیستم پیش‌گرمایش مادون قرمز فیبر کربن با مساحت بزرگ برای گرمایش سریع و یکنواخت بدون آلودگی نوری
کنترل مستقل هیترهای بالا، پایین و مادون قرمز با دقت دمای ±3℃
فرآیند کنترل دمای ده مرحله‌ای مناسب برای تمام کاربردهای تعمیر BGA
مساحت قابل تنظیم پیش‌گرمایش مادون قرمز برای گرمایش یکنواخت PCB

تراز نوری دقیق

سیستم نوری رنگی CCD قابل تنظیم با قابلیت تقسیم پرتو، زوم و تنظیم دقیق
تنظیم خودکار تفکیک رنگ و روشنایی
بزرگنمایی 230X با دقت نصب در حد ±0.02 میلی‌متر
جلوگیری از خستگی چشم در طول جلسات طولانی تعمیر

سیستم عملیاتی هوشمند

رابط کاربری انسان و ماشین با وضوح بالا و پارامترهای دمایی محافظت شده با مجوز
توابع خودکار لحیم‌کاری و لحیم‌زدایی بدون نیاز به تنظیم دستی
ذخیره‌سازی نامحدود پروفیل دما با قابلیت فراخوانی با یک کلید
اتصال USB با کنترل کامپیوتر بدون نیاز به درایور
سیستم نازل BGA چرخان 360 درجه با نصب و تعویض آسان

ایمنی و حفاظت

دارای گواهینامه CE با عملکردهای جامع حفاظت ایمنی
مدار قطع خودکار برق در صورت تجاوز دما از حدود کنترل
پارامترهای دمایی محافظت شده با رمز عبور برای جلوگیری از تغییرات غیرمجاز
آلارم‌های اتمام کار و سیستم‌های حفاظت دوگانه
محافظت از قطعات PCB و دستگاه در برابر آسیب در شرایط غیرعادی

مشخصات فنی

منبع تغذیه	AC 220V ±10%, 50/60 Hz
توان کل	حداکثر 5650 وات
توان هیتر	بالا: 1450 وات، پایین: 1200 وات، مادون قرمز: 2700 وات
کنترل دما	ترموکوپل نوع K (حلقه بسته)، دقت ±3℃
محدوده اندازه PCB	حداکثر: 415 × 370 میلی‌متر، حداقل: 6 × 6 میلی‌متر
اندازه تراشه BGA	حداکثر: 60 × 60 میلی‌متر، حداقل: 2 × 2 میلی‌متر
سیستم موقعیت‌یابی	پشتیبانی PCB شیار V با فیکسچر جهانی
ابعاد	685 × 633 × 850 میلی‌متر (طول × عرض × ارتفاع)
وزن	76 کیلوگرم
رنگ	سفید
