دستگاه بازرسی اشعه ایکس دایکاست با کیفیت بالا و راندمان بالا YS-XD160

جزئیات محصول

محل منبع: گوانگدونگ، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $86,000 / set

بهترین قیمت رو بدست بیار
برجسته کردن:

دستگاه بازرسی اشعه ایکس دایکاست,دستگاه اشعه ایکس جداسازی PCB,بازرسی اشعه ایکس با راندمان بالا

,

PCB depaneling X-ray machine

,

high efficiency X-ray inspection

وزن:
3500 کیلوگرم
ولتاژ:
220 ولت
توان کل:
حداکثر 1.3 کیلو وات
ولتاژ لوله:
60 تا 160 کیلو ولت
جریان لوله:
0.2 ~ 5.0 میلی آمپر
اندازه کانونی:
0.5 میلی متر
نشت اشعه ایکس:
≤1 usv/h
بعد:
L2030×W1600×H2100mm
اندازه مرحله:
φ500 میلی متر
منطقه تصویربرداری:
433.7mm*433.7mm
قطعنامه:
2816*2816/ 3.24Lp/mm 15fps
حداکثر زاویه شیب:
±30 درجه
اجزای اصلی:
PLC، موتور، بلبرینگ، گیربکس، موتور
نوع ماشین:
تجهیزات بازرسی بینایی
روش تشخیص:
اتصال شش محوره بازوی چرخشی نوع C
وزن:
3500 کیلوگرم
ولتاژ:
220 ولت
توان کل:
حداکثر 1.3 کیلو وات
ولتاژ لوله:
60 تا 160 کیلو ولت
جریان لوله:
0.2 ~ 5.0 میلی آمپر
اندازه کانونی:
0.5 میلی متر
نشت اشعه ایکس:
≤1 usv/h
بعد:
L2030×W1600×H2100mm
اندازه مرحله:
φ500 میلی متر
منطقه تصویربرداری:
433.7mm*433.7mm
قطعنامه:
2816*2816/ 3.24Lp/mm 15fps
حداکثر زاویه شیب:
±30 درجه
اجزای اصلی:
PLC، موتور، بلبرینگ، گیربکس، موتور
نوع ماشین:
تجهیزات بازرسی بینایی
روش تشخیص:
اتصال شش محوره بازوی چرخشی نوع C

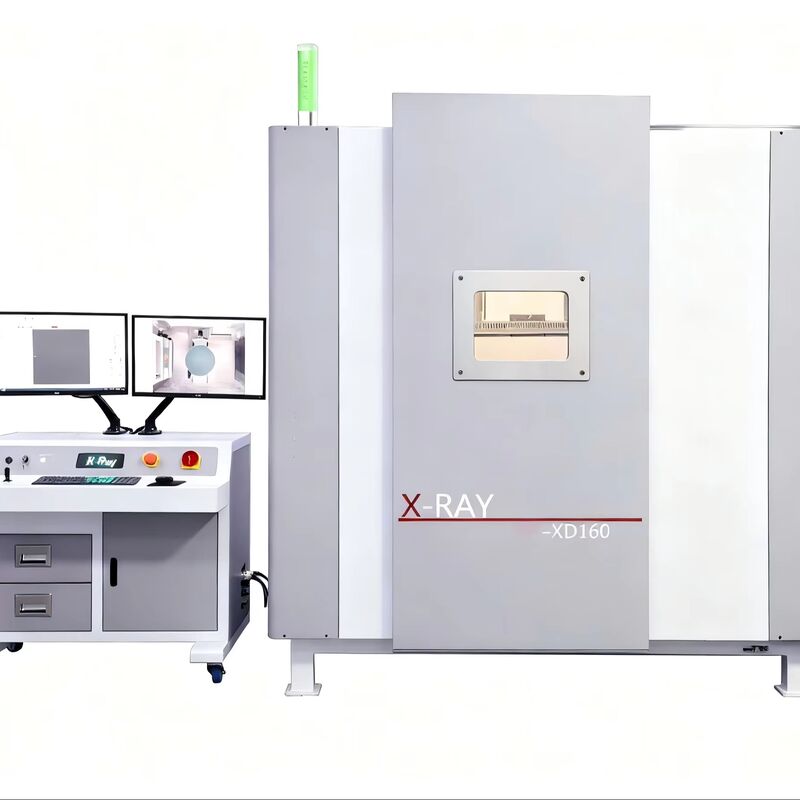

دستگاه بازرسی اشعه ایکس دایکاست با کیفیت بالا و راندمان بالا YS-XD160
دستگاه بازرسی اشعه ایکس دایکست YS-XD160
سیستم بازرسی اشعه ایکس با کیفیت بالا و راندمان بالا که برای تشخیص جامع عیوب در قطعات دایکست طراحی شده است.
ویژگی های کلیدی
  • تشخیص واضح عیوب داخلی از جمله سوراخ های ماسه ای و ترک در ریخته گری های آلومینیومی
  • عملکرد آسان با راه اندازی سریع - استانداردهای تشخیص محصول جدید در 5-10 دقیقه پیکربندی می شوند
  • توابع قابل برنامه ریزی، قابل اندازه گیری و ذخیره سازی تصویر بر اساس طراحی ارگونومیک
  • سیستم قفل ایمنی - اشعه ایکس تا زمانی که تمام درب ها به درستی بسته نشده باشند، کار نمی کنند
  • پلت فرم بارگذاری چند منظوره با قابلیت چرخش 360 درجه و جابجایی
  • عملیات ابزار دقیق انعطاف پذیر و قابل تنظیم برای کاربردهای مختلف
  • روش تشخیص اتصال شش محوره بازوی چرخشی نوع C که از بازرسی بدون زاویه مرده پشتیبانی می کند
  • تصویربرداری پویا در زمان واقعی با نمایش نظارت مداوم
  • تنظیم نقطه مشاهده ماژولار چند پنلی برای گردش کار بازرسی انعطاف پذیر
دستگاه بازرسی اشعه ایکس دایکاست با کیفیت بالا و راندمان بالا YS-XD160 0
مشخصات فنی
مقدار نشت اشعه ایکس ≤1 میکرو سیورت در ساعت
ابعاد L2030 × W1600 × H2100 میلی متر
اندازه استیج φ500 میلی متر
ناحیه تصویربرداری 433.7 میلی متر × 433.7 میلی متر
رزولوشن 2816 × 2816 / 3.24 Lp/mm @ 15 فریم بر ثانیه
حداکثر زاویه شیب ±30 درجه
کاربردها
این تجهیزات عمدتاً برای بازرسی ریخته گری های آلومینیومی، ریخته گری های آهنی، قطعات خودرو، اجزای سخت افزاری، مواد نسوز و اجزای مختلف صنعتی استفاده می شود. این سیستم از فناوری بازرسی نوری خودکار بر اساس سیستم های پیشرفته تشخیص تصویر استفاده می کند و از فلوروسکوپی اشعه ایکس برای تبدیل تصاویر نور مرئی بهره می برد. آشکارسازهای صفحه تخت اطلاعات تصویری با وضوح بالا را برای اندازه گیری دقیق، ذخیره سازی داده ها و تشخیص مرحله برنامه ریزی شده خودکار به دست می آورند.
