برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه لحیم کاری موج انتخابی,تجهیزات جوشاندن PCB,سیستم یکپارچه جوش موج, PCB depaneling soldering equipment, integrated wave soldering system


وزن:	150 کیلوگرم	مدل:	YS-450Y
اندازه PCB:	50×50~450×400 میلی متر	ضخامت PCB:	0.8 ~ 3 میلی متر
ارتفاع جزء:	<100mm بالا، <50mm پایین	وزن بستر:	<5 کیلوگرم
خم شدن بستر:	<0.5 میلی متر	ظرفیت کوره قلع:	15 کیلوگرم
قدرت کوره قلع:	2 کیلو وات	قدرت پیش گرمایش:	1 کیلو وات
توان کل:	3.5 کیلووات	خلوص نیتروژن:	99.999٪
ظرفیت شار:	2 L	قطر داخلی نازل:	φ 3mm~φ 20mm
ابعاد خارجی:	940×1280×1350 میلی متر

وزن:	150 کیلوگرم
مدل:	YS-450Y
اندازه PCB:	50×50~450×400 میلی متر
ضخامت PCB:	0.8 ~ 3 میلی متر
ارتفاع جزء:	<100mm بالا، <50mm پایین
وزن بستر:	<5 کیلوگرم
خم شدن بستر:	<0.5 میلی متر
ظرفیت کوره قلع:	15 کیلوگرم
قدرت کوره قلع:	2 کیلو وات
قدرت پیش گرمایش:	1 کیلو وات
توان کل:	3.5 کیلووات
خلوص نیتروژن:	99.999٪
ظرفیت شار:	2 L
قطر داخلی نازل:	φ 3mm~φ 20mm
ابعاد خارجی:	940×1280×1350 میلی متر

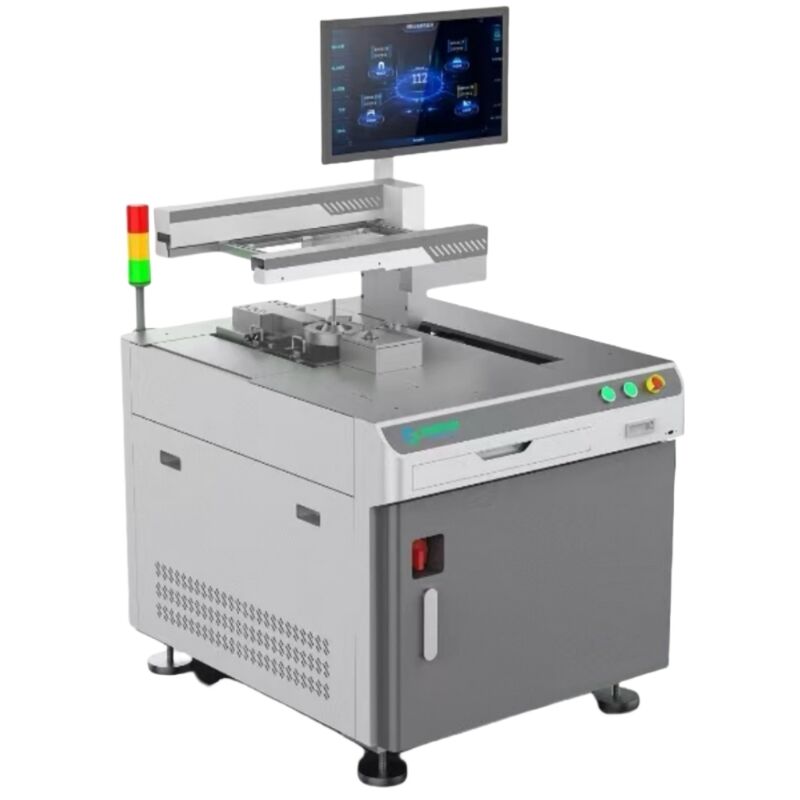

سولدر کردن موج انتخابی یکپارچه

راه حل های پیشرفته جوش DIP

بر چالش های جوش سنتی DIP با فناوری جوش موج انتخابی نوآورانه ما که برای نیازهای مدرن تولید طراحی شده است غلبه کنید.

مزیت های اصلی

تولید انعطاف پذیر برای انواع متعدد و دسته های کوچک
جوش سریع آنلاین بدون نیاز به لوازم
هزینه خرید تجهیزات بسیار کم
کاهش هزینه های استفاده و تعمیر و نگهداری (از پس انداز زغال سنگ قلع، جریان، برق و مواد مصرفی)
نرخ نفوذ قلع 100٪ با بهره وری جوش بیش از 98٪
اثر فشرده تقریباً 1 متر مربع

حالت کار

در طول جوش انتخابی آفلاین، نوزل جوش ثابت باقی می ماند در حالی که صفحه PCB با توجه به پارامترهای برنامه ریزی شده در امتداد X، Y،و محورهای Z برای دستیابی به جوش دقیق جوانهای جوش PCB.

مشخصات فنی

موارد مشخصات	YS-450Y / YS-450YT
اندازه صفحه PCB قابل استفاده	L × W: 50 × 50 ~ 450 × 400 میلی متر
ضخامت صفحه PCB قابل استفاده	ضخامت بستر: 0.8 ~ 3mm / طول پین: در عرض 3mm
ارتفاع قطعات	کمتر از 100 میلی متر بالاتر از بستر / کمتر از 50 میلی متر زیر بستر
شکل و شرایط بستر	لبه قرار دادن بستر: بیش از 3 میلی متر از لبه فرآیند بستر وزن شامل اجزای: کمتر از 5 کیلوگرم خم شدن بستر: کمتر از 0.5mm
کوره قلع	مواد/قدرت: مواد تمام آلیاژ تیتانیوم/15 کیلوگرم ظرفیت حمام قلع: 4×500W (2KW)
قدرت پیش گرم کردن	پیش گرم کردن مادون قرمز: 1KW
کل قدرت	AC 220V: 3.5KW
الزامات N2	خلوص نیتروژن: 99.999٪ فشار / مصرف: 0.5MPa / 20 ~ 30 / دقیقه / 1.2 متر مکعب
دهانه جریان	0.5 میلی متری فنجان های مایع دقیق وارد شده از ژاپن
ظرفیت جریان	۲ لیتر
منبع گاز	0.5-0.7Mpa
قطر داخلی نوزل	φ 3mm ~ φ 20mm (سطح قابل تنظیم)
ارتفاع قله	تنظیم خودکار/ اندازه گیری ارتفاع
کنترل سیستم	PC+PLC (ویندوز)
نرم افزار برنامه نویسی	پشتیبانی برنامه نویسی برای نقاشی خط تصویر (به راحتی و سریع)
دوربین نظارت	نظارت ویدئویی در زمان واقعی برای مشاهده مناسب اثر جوش
منبع برق/قدرت	220 ولت تک فاز ±10٪ قدرت شروع: 3.5KW
وزن	150 کیلوگرم (حاویه کننده: 12 کیلوگرم)
ابعاد بیرونی SW-450Y	L × W × H: 940 × 1280 × 1350 میلی متر (با نمایشگر)
ابعاد بیرونی SW-450YT	L × W × H: 1110 × 1280 × 1500 میلی متر (به استثنای چراغ های سه رنگی)
