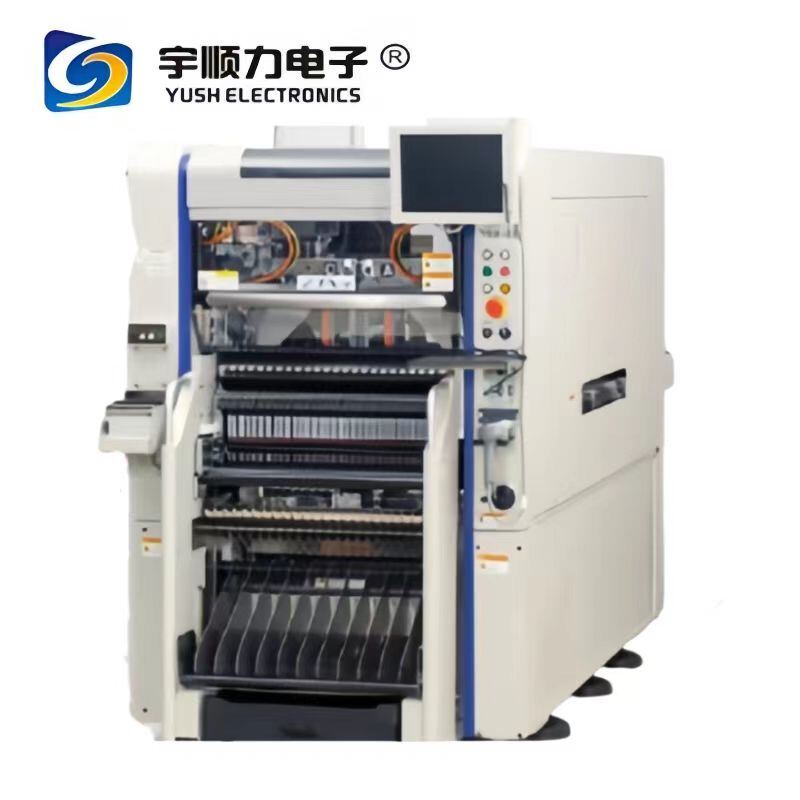

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

جزئیات محصول

محل منبع: جیانگ سو، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $9,800 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high-speed SMT chip mounter,modular PCB depaneling machine,flexible response chip mounter, modular PCB depaneling machine, flexible response chip mounter


وزن:	2100 کیلوگرم	PCB قابل اجرا:	L700xW460mm تا L50xW50mm
سرعت:	200000 CPH (هنگام استفاده از هد RS)	اجزای قابل اجرا:	0201* تا 6.5mm (ارتفاع 2.0mm یا کمتر)
دقت نصب:	+/-35μm (25μm) Cpk ≥1.0 (3)	تعداد فیدر:	حداکثر 80 فیدر با سر RS
منبع تغذیه:	AC 3 فاز 200/208/220/240/380/400/416V +/-10%	تامین هوا:	0.45 مگا پاسکال یا بیشتر، در حالت تمیز و خشک
بعد خارجی:	L1,000×W2,100×H1,550mm	سرعت (سر MU):	58000 CPH (هنگام استفاده از هد MU)
اجزای قابل اجرا (MU):	0402 تا 45×100 میلی متر (ارتفاع 15 میلی متر یا کمتر)	دقت نصب (MU):	+/-40μm (30μm) Cpk ≥1.0 (3σ)
تعداد فیدرها (MU):	92 فیدر با سرهای MU یا FL	حداکثر فیدر (RS+MU):	حداکثر 84 فیدر با سر RS x 2 + MU x 2
ارتفاع جزء (MU):	ارتفاع 25.5 میلی متر یا کمتر

وزن:	2100 کیلوگرم
PCB قابل اجرا:	L700xW460mm تا L50xW50mm
سرعت:	200000 CPH (هنگام استفاده از هد RS)
اجزای قابل اجرا:	0201* تا 6.5mm (ارتفاع 2.0mm یا کمتر)
دقت نصب:	+/-35μm (25μm) Cpk ≥1.0 (3)
تعداد فیدر:	حداکثر 80 فیدر با سر RS
منبع تغذیه:	AC 3 فاز 200/208/220/240/380/400/416V +/-10%
تامین هوا:	0.45 مگا پاسکال یا بیشتر، در حالت تمیز و خشک
بعد خارجی:	L1,000×W2,100×H1,550mm
سرعت (سر MU):	58000 CPH (هنگام استفاده از هد MU)
اجزای قابل اجرا (MU):	0402 تا 45×100 میلی متر (ارتفاع 15 میلی متر یا کمتر)
دقت نصب (MU):	+/-40μm (30μm) Cpk ≥1.0 (3σ)
تعداد فیدرها (MU):	92 فیدر با سرهای MU یا FL
حداکثر فیدر (RS+MU):	حداکثر 84 فیدر با سر RS x 2 + MU x 2
ارتفاع جزء (MU):	ارتفاع 25.5 میلی متر یا کمتر

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

The Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter delivers exceptional performance with revolutionary productivity and precision mounting capabilities for advanced electronics manufacturing.

Key Features

Revolutionary productivity of 200,000 CPH - world's fastest speed on a compact platform
Highest productivity in the world for SMT mounting applications
Flexible response for different production configurations and requirements
Advanced technology supporting high mounting quality and superior machine operating rate

Technical Specifications

Model	4-Beam, 4-Head Spec. (YS-40R4)	2-Beam, 2-Head Spec. (YS-40R2)
Applicable PCB	L700×W460mm to L50×W50mm
Speed	200,000 CPH (When using RS head)	58,000 CPH (When using MU head)
Applicable components	0201* to 6.5mm (Height 2.0mm or less) *option 03015 to 45×60m (Height 15mm or less)	0402 to 45×100mm (Height 15mm or less) 0603 to 45×100mm (Height 25.5mm or less)
Mounting accuracy	+/-35μm (25μm) Cpk ≥1.0 (3σ)	+/-40μm (30μm) Cpk ≥1.0 (3σ)
Number of component types	Max. 80 feeders with RS heads Max. 88 feeders with MU heads Max. 84 feeders with RS x 2 + MU x 2 heads * 8mm width tape conversion	92 feeders with MU or FL heads
Power supply	3-Phase AC 200/208/220/240/380/400/416V +/-10%
Air supply source	0.45MPa or more, in clean, dry state
External dimension	L1,000×W2,100×H1,550mm
Weight	Approx. 2,100 kg
