ربات چند منظوره SMT برای برداشتن و قرار دادن قطعات / دستگاه اتوماتیک SMT

جزئیات محصول

محل منبع: جیانگ سو، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $9,321-50,700 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ربات برداشتن و قرار دادن قطعات SMT,دستگاه اتوماتیک SMT,ربات جداکننده PCB, automatic SMT machine, PCB depaneling robot


وزن:	۱۸۶۰ کیلو	قدرت:	10 کیلو وات
ولتاژ:	220 ولت / 380 ولت	مقدار نازل:	8
ظرفیت فیدر:	فیدر کاسه (8 لاین) +58 اسلات	سرعت قرار دادن:	26000 تراشه/H
جزء قابل اجرا:	آی سی 0201~36mm	منبع هوا:	0.5 ~ 0.8 مگاپیکال
اندازه تخته:	50mmx50mm~510mmx460mm	ضخامت تخته:	0.8mm~3.0mm
وزن تخته:	0.68 کیلوگرم زیر	مشخصات فیدر:	8 میلی متر تا 56 میلی متر
وضوح توری:	5 میلی متر	دقت تکرار:	0.04 میلی متر
اندازه ماشین:	L1380mmxW2350mmxH550mm

وزن:	۱۸۶۰ کیلو
قدرت:	10 کیلو وات
ولتاژ:	220 ولت / 380 ولت
مقدار نازل:	8
ظرفیت فیدر:	فیدر کاسه (8 لاین) +58 اسلات
سرعت قرار دادن:	26000 تراشه/H
جزء قابل اجرا:	آی سی 0201~36mm
منبع هوا:	0.5 ~ 0.8 مگاپیکال
اندازه تخته:	50mmx50mm~510mmx460mm
ضخامت تخته:	0.8mm~3.0mm
وزن تخته:	0.68 کیلوگرم زیر
مشخصات فیدر:	8 میلی متر تا 56 میلی متر
وضوح توری:	5 میلی متر
دقت تکرار:	0.04 میلی متر
اندازه ماشین:	L1380mmxW2350mmxH550mm

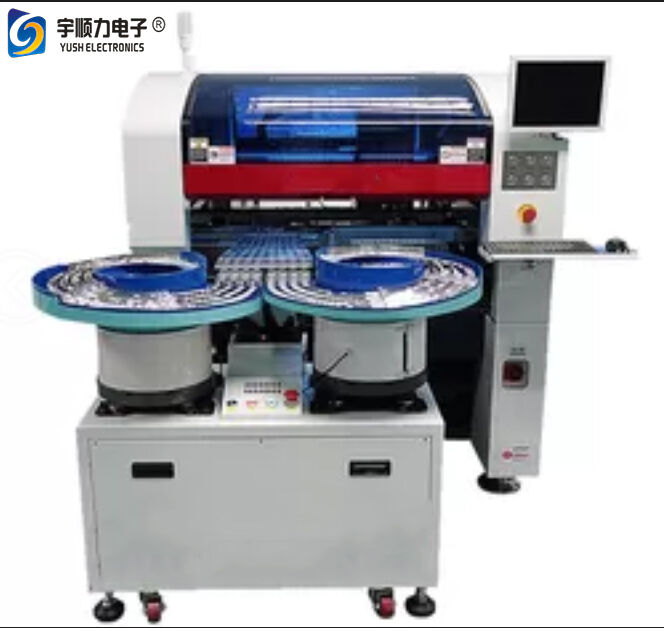

ربات چند منظوره SMT برای برداشتن و قرار دادن قطعات / دستگاه اتوماتیک SMT

ربات انتخاب و قرار دادن چند منظوره SMT / دستگاه اتوماتیک SMT

YS-CPM-II T یک سیستم قرار دادن انعطاف پذیر را ارائه می دهد که به طور ویژه برای محصولات روشنایی LED و نور پس زمینه نمایشگرهای LCD متوسط تا بزرگ طراحی شده است. با طراحی نوآورانه تغذیه کننده کاسه ای + تغذیه کننده شیاری، می تواند همزمان وظایف قرار دادن لنز و قطعات تراشه را انجام دهد.

اطلاعات پایه

عملکرد:نصب کننده لنز
تعداد نازل:8
ظرفیت تغذیه کننده:تغذیه کننده کاسه ای (8 خط) + 58 شیار
سرعت قرار دادن:26,000 تراشه در ساعت
قطعه قابل استفاده:0201~36 میلی متر IC

مشخصات فنی

مشخصات	جزئیات
منبع هوا	0.5~0.8Mpa
اسکن هم ترازی	برای مرکزیت
قطعه قابل استفاده	از تراشه کوچک 0201 تا قطعه بزرگ 30 میلی متر با انواع مقاومت ها و خازن ها، IC، BGA، لنز LED، برد LED
اندازه برد	حداقل 50 میلی متر × 50 میلی متر حداکثر 510 میلی متر × 460 میلی متر
ضخامت برد	0.8 میلی متر ~ 3.0 میلی متر
وزن برد	0.68 کیلوگرم یا کمتر
سیستم کنترل	پلتفرم کنترل ویندوز 7 با رابط چینی و انگلیسی
ظرفیت تغذیه کننده	16 ستون
مشخصات تغذیه کننده	8 میلی متر ~ 56 میلی متر
رزولوشن گریتینگ	5 میکرومتر
وزن	1850 کیلوگرم
طول مسیر	1980 میلی متر
دقت تکرار	±0.04 میلی متر
توان	AC380V
روش تخته سه لا	از کنار، بالا و پایین
سرعت قرار دادن	26000 cph
مکانیزم انتقال PCB	سه فاز
تعداد نازل	8
اندازه دستگاه	L1380mmxW2350mmxH550mm
اندازه لنز	5~30 میلی متر

ویژگی های کلیدی

پایه با استحکام بالا، دقت بالا و پایداری بالا: پایه و محور Y با طراحی یکپارچه ساخته شده اند، محور X از آلیاژ آلومینیوم با سختی بالا استفاده می کند و با دستگاه قالب گیری به شکل فشرده می شود. مونتاژ سریع از تغییر شکل جلوگیری می کند.
محور X/Y با سرعت بالا، دقت بالا و عمر طولانی: دارای ریل های غلتکی THK از ژاپن، موتورهای خطی Sanyo و خط کش گریتینگ Renishaw برای دقت حرکت استثنایی.
پلتفرم لرزان پیشرفته خود تحقیق: تغذیه کننده کاسه ای قطعات را به 8 خط لرزش می دهد تا قرار دادن همزمان انجام شود. مجهز به سنسورهای دقیق برای جلوگیری از گیر کردن و خرابی.
سر کار با دقت بالا: ساخته شده از آلومینیوم درجه هواپیما با موتور سروو میکرو ژاپنی و ریل راهنمای IKO برای حرکت محور Z با سرعت بالا و دقت بالا.
دوربین اسکن با عملکرد عالی: از دوربین اسکن خطی آلمان BASLER با منابع نور حلقه ای OSRAM برای تصویربرداری بهینه استفاده می کند.
تیغه برش خودکار پلاستیک نواری: ساخته شده از فولاد سطح بالا برای عمر طولانی و عملکرد قابل اعتماد.
نوار نقاله برد چند منظوره: دارای گیره های برد از بالا، پایین و کنار با تنظیم انعطاف پذیر. ریل کشیده شده بردها را تا طول 1200 میلی متر جای می دهد.
