برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                چاپگر چاپی با دقت بالا,چاپگر تمام اتوماتیک PCB,دستگاه خمیر لحیم کاری YS-GT, fully automatic PCB printer, YS-GT solder paste machine


وزن:	1100 کیلوگرم	حداکثر اندازه تخته:	510510mm (ارتقا اختیاری به: 610510mm)
حداقل اندازه تخته:	50*50 میلی متر	سرعت حمل:	1500mm/s (حداکثر)
سرعت چاپ:	10 ~ 200 میلی متر در ثانیه	فشار چاپ:	0.5 تا 20 کیلوگرم
منبع تغذیه:	AC: 220±10٪، 50/60 هرتز 2.2 کیلووات	ابعاد ماشین:	1500 ((H) mm
فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع	دمای عملیاتی:	-20 ℃ ~+45 ℃
دقت موقعیت را تکرار کنید:	± 10um@6σ، CPK≥2.0	دقت چاپ:	± 18um@6σ، CPK≥2.0
ضخامت تخته:	0.4 ~ 6 میلی متر	حداکثر وزن تخته:	5 کیلوگرم
طول دستگاه:	1240 (L) میلی متر

وزن:	1100 کیلوگرم
حداکثر اندازه تخته:	510510mm (ارتقا اختیاری به: 610510mm)
حداقل اندازه تخته:	50*50 میلی متر
سرعت حمل:	1500mm/s (حداکثر)
سرعت چاپ:	10 ~ 200 میلی متر در ثانیه
فشار چاپ:	0.5 تا 20 کیلوگرم
منبع تغذیه:	AC: 220±10٪، 50/60 هرتز 2.2 کیلووات
ابعاد ماشین:	1500 ((H) mm
فشار هوا:	4 ~ 6 کیلوگرم بر سانتی متر مربع
دمای عملیاتی:	-20 ℃ ~+45 ℃
دقت موقعیت را تکرار کنید:	± 10um@6σ، CPK≥2.0
دقت چاپ:	± 18um@6σ، CPK≥2.0
ضخامت تخته:	0.4 ~ 6 میلی متر
حداکثر وزن تخته:	5 کیلوگرم
طول دستگاه:	1240 (L) میلی متر

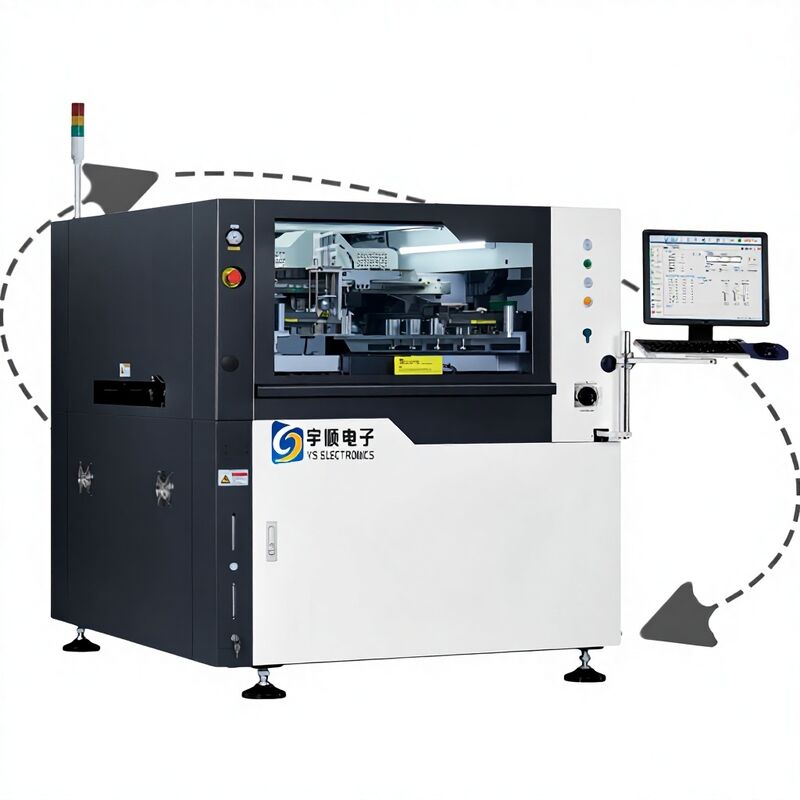

چاپگر تمام اتوماتیک لحیم کاری با دقت بالا YS-GT برای PCB

YS-GT چاپگر پیست جوش کاملا اتوماتیک با دقت بالا برای PCB

چاپگر پیست جوش کاملا خودکار YS-GT دقت و کارایی استثنایی را برای برنامه های مونتاژ PCB ارائه می دهد ، با اتوماسیون پیشرفته و ویژگی های عملکرد قوی.

مشخصات عملکرد ماشین

پارامتر	مشخصات
دقت موقعیت تکرار	±10μm @6σ، CPK≥2.0
دقت چاپ	±18μm @6σ، CPK≥2.0
NCP-CT (به غیر از تمیز کردن و چاپ)	<7.5 ثانیه
HCP-CT (از جمله تمیز کردن و چاپ)	18 سانتی/قطعه
فرآیند سی تی	4دقيقه
خط انتقال CT	2دقيقه

پارامترهای پردازش بستر

پارامتر	مشخصات
حداکثر اندازه تخته	510×510mm (اختیاری به روزرسانی به: 610×510mm)
حداقل اندازه تخته	50×50 میلی متر
ضخامت تخته	0.4~6mm
دوربین محدوده مکانیکی	۵۲۸×۵۱۰ میلی متر
حداکثر وزن تخته	5 کیلوگرم
فضای خالی لبه ی تخته	2.5 میلی متر
ارتفاع تخته	۲۳ میلی متر فراتر از نشانه های پیین
سرعت حمل	900±40 میلی متر
حداکثر سرعت حمل	کنترل قطعی، 1500mm/s (حداکثر)
جهت حمل و نقل	یک مرحله

پارامترهای چاپ

پارامتر	مشخصات
سرعت چاپ	10~200mm/sec
فشار چاپ	0.5 تا 20 کيلوگرم
حالت چاپ	یک بار/دو بار
نوع جاروبرقی	لوله لاستیک/سکیوگی (زاویه 45/55/60)
از دست دادن	0 ~ 20mm
سرعت اسنپ	0~20mm/sec
اندازه فریم قالب	470×370mm~737×737mm
روش قرار دادن شبکه های فولادی	موقعیت گذاری خودکار جهت Y

پارامترهای تمیز کردن

پارامتر	مشخصات
سیستم تمیز کردن	خشک، مرطوب، خلاء سه حالت
تمیز کردن با سرعت بالا	تمیز کردن یکپارچه و بافت
سیستم تمیز کردن	نوع اسپری جانبی
ضربه تمیز کننده	تولید اتوماتیک
موقعیت تمیز کردن	تمیز کردن پست
سرعت تمیز کردن	10-200mm/sec
مصرف مایعات تمیز کننده	اتوماتیک و تنظیم دستی
مصرف کاغذ تمیز کننده	اتوماتیک و تنظیم دستی

پارامترهای سیستم بینایی

پارامتر	مشخصات
CCD FOV	10×8 میلی متر
نوع دوربین	130 هزار CCD دوربین دیجیتال
سیستم دوربین	ساختار نوری قفل / پایین
زمان چرخه دوربین	100ms
انواع علامت های اعتمادی	گرد، مربع، الماس، صلیب، پد و پروفایل
اندازه علامت	0.1-6mm
شماره علامت	حداکثر: 4 عدد
دور شو شماره	حداکثر: 1 عدد

پارامترهای فنی ماشین

پارامتر	مشخصات
منبع برق	AC: 220±10٪، 50/60Hz 2.2KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود 5 لیتر در دقیقه
دمای کار	-20°C تا +45°C
رطوبت محیط کار	30٪ تا 60٪
ابعاد ماشین (بدون چراغ برج)	1500 ((H) mm
طول ماشین	1240 ((L) mm
عرض ماشین	1410 ((W) mm
وزن ماشین	حدود 1100 کیلوگرم
الزامات حمل بار تجهیزات	۶۵۰ کیلوگرم در متر مربع

مدل و ابعاد تجهیزات

مدل تجهیزات: YS-GT

اندازه: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

نیاز به تامین برق و گاز

منبع برق اصلی: AC: 220 ± 10٪، 50/60HZ منبع برق پایدار 3KW با جریان نامی، نوع پلاگین: سیستم بریتانیایی.

منبع گاز اصلی: یک منبع گاز صنعتی پایدار با فشار 4.0-6kgf / cm2 قطر لوله گاز 6mm / 8mm / 10mm / 12mm است و مفصل جلویی لوله گاز جهانی است.مفصل عقب فقط باید با اندازه لوله گاز مطابقت داشته باشد.

وزن ماشين: حدود 1100 کيلوگرم

محیط استفاده از تجهیزات

دمای کارگاه: -20°C~+45°C
رطوبت کارگاه: 30-60٪
حفاظت از برق ایستاتیک: نیاز به زمین گیری ESD و حفاظت از برق ایستاتیک
ظرفیت حمل کف: اگر تجهیزات در کف مسطح استفاده نمی شود، لطفاً به ظرفیت حمل کف غرق توجه کنید که باید ≥ 650kg/m2 باشد.
