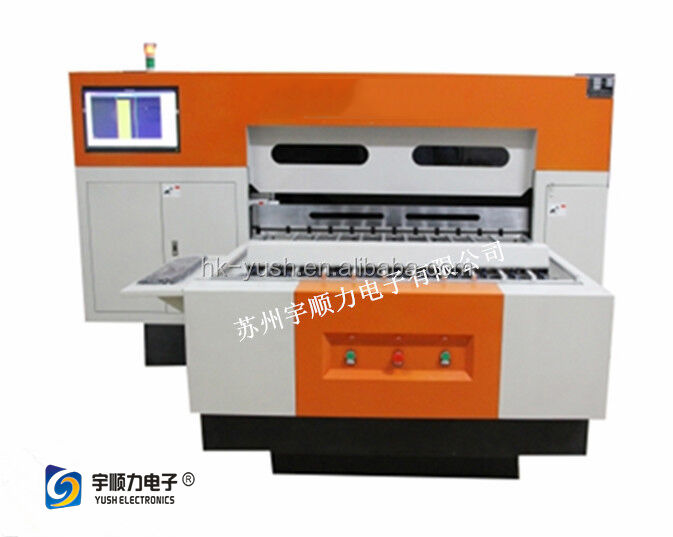

Automatic CNC V-CUT Machine Manufacture

جزئیات محصول

محل منبع: چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 ورق

قیمت: $30,000 / sheet

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                automatic PCB depaneling machine,CNC V-CUT machine manufacture,PCB depaneling machine with warranty, CNC V-CUT machine manufacture, PCB depaneling machine with warranty


وزن:	185 کیلوگرم	قدرت:	10 کیلو وات
ولتاژ:	220 ولت، 110 ولت	عرض برش:	طولی 70 میلیمتر
عریض:	380 میلی متر	ضخامت:	0.6 تا 2.5 میلی متر
سرعت:	12 میلی متر در دقیقه	کل تیغه ها:	10 عدد بالا، 10 عدد پایین
موتوری دوک:	اینورتر 3 کیلووات، موتور شفت پلاستیکی 3.7 کیلووات، موتور جعبه 120 وات، 60 وات بسته	ابعاد مکانیکی:	1200 میلی‌متر × 980 میلی‌متر × 1400 میلی‌متر (W x D x H)
عرض برش:	عرض 75 میلی متر عمودی 480 میلی متر	محدوده ضخامت:	0.8-3.2 میلی متر
مقوا برش V:	≥10 گودال (بالا و پایین 10 چاقو)	صفحه آلومینیومی برش V:	≥5 گودال (بالا و پایین 4 چاقو)
تخته فیبر V-cut:	≥8 گودال (بالا و پایین 8 چاقو)

وزن:	185 کیلوگرم
قدرت:	10 کیلو وات
ولتاژ:	220 ولت، 110 ولت
عرض برش:	طولی 70 میلیمتر
عریض:	380 میلی متر
ضخامت:	0.6 تا 2.5 میلی متر
سرعت:	12 میلی متر در دقیقه
کل تیغه ها:	10 عدد بالا، 10 عدد پایین
موتوری دوک:	اینورتر 3 کیلووات، موتور شفت پلاستیکی 3.7 کیلووات، موتور جعبه 120 وات، 60 وات بسته
ابعاد مکانیکی:	1200 میلی‌متر × 980 میلی‌متر × 1400 میلی‌متر (W x D x H)
عرض برش:	عرض 75 میلی متر عمودی 480 میلی متر
محدوده ضخامت:	0.8-3.2 میلی متر
مقوا برش V:	≥10 گودال (بالا و پایین 10 چاقو)
صفحه آلومینیومی برش V:	≥5 گودال (بالا و پایین 4 چاقو)
تخته فیبر V-cut:	≥8 گودال (بالا و پایین 8 چاقو)

Automatic CNC V-CUT Machine Manufacture

Automatic CNC V-CUT Machine

Professional manual V-cut machine for PCB V-groove scoring and depaneling applications.

Key Specifications

Cutting Width: Longitudinal 70mm; Wide: 380mm
Material Thickness: 0.6-2.5 mm
Cutting Speed: 12 mm/min
Total Blades: Upper 10 pieces, Lower 10 pieces

Operation Guidelines

Speed Adjustment

V-CUT aluminum base plate conveying shaft transmission speed adjustment range: 20-30. Thicker plates require slower speeds, while thinner plates can use faster settings. For standard 1.6mm plate thickness, recommended speed is approximately 25.

Cutting Parameters

V-CUT aluminum base plate conveying speed determines cutter knife shaft speed. Standard plates can be processed at slower speeds for optimal results.

Tool Compatibility

Standard V-CUT knives are not suitable for aluminum plates. Specialized aluminum plate V-CUT knives can also be used for standard V-cut applications.

Cooling Requirements

When processing aluminum plates, cooling water or alcohol must be used. Never operate without proper cooling fluid.

YS-1200480 Aluminum V-CUT Machine Specifications

Model Number	YS-1200
Cutting Width	75mm vertical × 480mm wide
Material Thickness	0.8-3.2 mm
Cardboard Capacity	≥10 cuts per cycle (10 upper + 10 lower knives)
Aluminum Plate Capacity	≥5 cuts per cycle (4 upper + 4 lower knives)
Fiberboard Capacity	≥8 cuts per cycle (8 upper + 8 lower knives)
Processing Speed	8 m/min
Spindle Motor	3KW inverter, 3.7KW plastic shaft motor, 120W crate motor, 60W closed motor
Machine Dimensions	1200mm × 980mm × 1400mm (W × D × H)
Weight	185KG

Standard Accessories

Washer set, V-CUT knife (4 pieces), Shield bearing (10 pieces), Wrench set, Hex key set, Blades turret (1 piece)
