YS-SL6060 ماشین برش لیزری استنسیل ورق فلزی

جزئیات محصول

محل منبع: گوانگدونگ، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $20,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه برش لیزری استنسیل ورق فلزی,ماشین لیزر PCB,دستگاه برش استنسل با گارانتی, PCB depaneling laser machine, stencil cutting machine with warranty


وزن:	1500 کیلوگرم	قدرت:	10 کیلو وات
ولتاژ:	220 ولت / 380 ولت	ابعاد:	L1680W1500H1630mm
قدرت امتیازی:	2 کیلو وات	اوج قدرت:	6 کیلو وات
دقت پلت فرم:	±3μm	تکرارپذیری پلتفرم:	1.5 میکرومتر
سرعت پلت فرم:	≤300mm/S	تشخیص موقعیت مکانی:	0.1μm
محدوده برش:	X 600mm * Y 600mm	اندازه میز:	X 620mm * Y 620mm
ضخامت برش:	0.5 میلی متر	قطر فوکوس:	25-30 میکرومتر
قدرت لیزر:	50 وات	طول موج:	1070 میلی متر
وزن لیزر:	20 کیلوگرم

وزن:	1500 کیلوگرم
قدرت:	10 کیلو وات
ولتاژ:	220 ولت / 380 ولت
ابعاد:	L1680W1500H1630mm
قدرت امتیازی:	2 کیلو وات
اوج قدرت:	6 کیلو وات
دقت پلت فرم:	±3μm
تکرارپذیری پلتفرم:	1.5 میکرومتر
سرعت پلت فرم:	≤300mm/S
تشخیص موقعیت مکانی:	0.1μm
محدوده برش:	X 600mm * Y 600mm
اندازه میز:	X 620mm * Y 620mm
ضخامت برش:	0.5 میلی متر
قطر فوکوس:	25-30 میکرومتر
قدرت لیزر:	50 وات
طول موج:	1070 میلی متر
وزن لیزر:	20 کیلوگرم

YS-SL6060 ماشین برش لیزری استنسیل ورق فلزی

دستگاه برش لیزر استنسیل ورق فلزی YS-SL6060

سیستم برش لیزر فیبر با کارایی بالا که برای تولید دقیق استنسیل ورق فلزی و تولید قالب SMT طراحی شده است.

ویژگی های کلیدی

جمع آوری نوآورانه ضایعات: سیستم پیشرفته حذف تراشه، سرباره و گرد و غبار آهن، پایداری و عمر مفید تجهیزات را افزایش می دهد
لیزر فیبر با توان بالا: فناوری لیزر حالت جامد پمپ شده نیمه هادی برای برش کارآمد مواد فلزی مختلف
راه حل های فرآیند سفارشی: طراحی فیکسچر حرفه ای قابل انطباق با اندازه ها و اشکال مختلف مواد

شرح تجهیزات

نام دستگاه	دستگاه برش لیزر ورق فلزی با سرعت بالا
مدل	YS-SL6060
کاربردها	قالب های SMT، قطعات فلزی دقیق
رنگ دستگاه	کرمی-سفید
وزن کل	تقریباً 1500 کیلوگرم
ابعاد فیزیکی	L1680 × W1500 × H1630 میلی متر
پلتفرم	پایه گرانیتی با پایداری و قابلیت اطمینان بالا
توان کل	نامی: 2 کیلو وات، اوج: 6 کیلو وات

مشخصات فنی

دقت موقعیت پلتفرم	±3 میکرومتر
تکرارپذیری پلتفرم	±1.5 میکرومتر
سرعت پلتفرم	≤300 میلی متر بر ثانیه
تغییرات تشخیص موقعیت	0.1 میکرومتر
محدوده برش	X 600 میلی متر × Y 600 میلی متر
اندازه میز	X 620 میلی متر × Y 620 میلی متر
ضخامت برش	≤0.5 میلی متر (مقدار مرجع)
قطر فوکوس	25-30 میکرومتر
بهترین اثربخشی برش	تا 9400 دهانه مصنوعی در ساعت، 13000-14000 دهانه استاندارد در ساعت

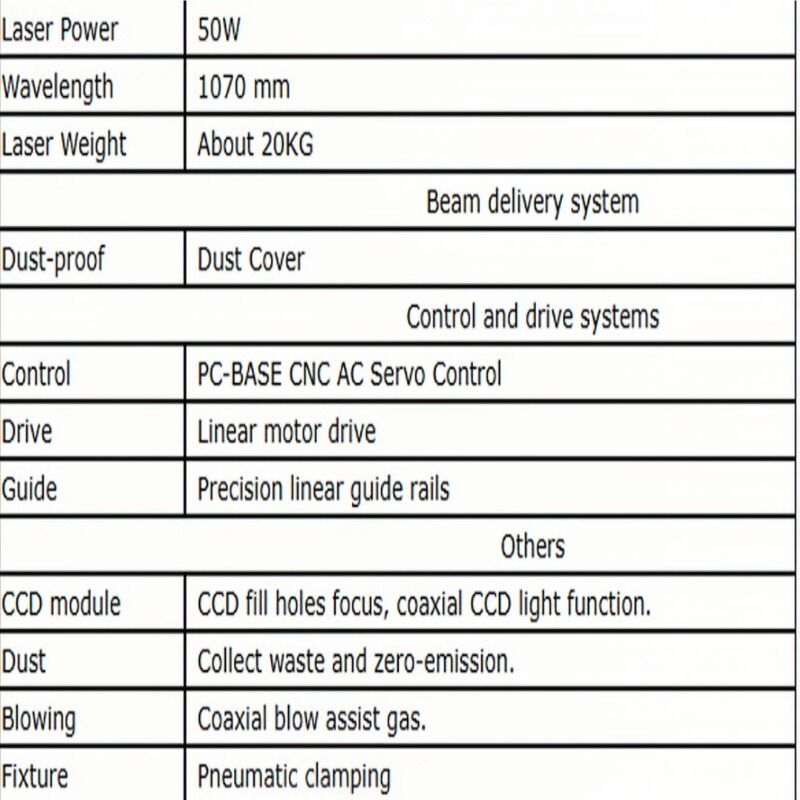

مشخصات پیکربندی

توان لیزر	50 وات
طول موج	1070 نانومتر
وزن لیزر	تقریباً 20 کیلوگرم
سیستم تحویل پرتو	پوشش گرد و غبار
سیستم کنترل	کنترل سروو AC CNC مبتنی بر کامپیوتر
سیستم درایو	درایو موتور خطی
سیستم راهنما	ریل های راهنمای خطی دقیق
ماژول CCD	فوکوس سوراخ پرکننده CCD، عملکرد نور CCD هم محور
جمع آوری گرد و غبار	جمع آوری ضایعات و انتشار صفر
سیستم دمنده	گاز کمکی دم هم محور
فیکسچر	گیره پنوماتیک

سیستم نرم افزار

سیستم نرم افزار	نشان YUSH
زبان	چینی/انگلیسی
محیط کاربرد	ویندوز XP
فرمت فایل	DXF، CNC
نظارت بر اجرا	زمان برش، تعداد سوراخ های برش، گاز کمکی، وضعیت برش

ویژگی های نرم افزار:

پشتیبانی CNC برای باز کردن مستقیم اسناد، فایل های DXF، فایل های Gerber با انتخاب، چرخش و عملیات آینه ای
پشتیبانی از ایجاد پایگاه داده پارامترهای برش مختلف برای ضخامت های مختلف فولاد
قابلیت های بهینه سازی مسیر سند
عملکرد ثبت و پرس و جو خودکار اعضای برش

الزامات محیطی

الزامات برق: رگولاتور (AC 220 ولت تک فاز 10KVA) با نوسانات ولتاژ بیش از ±5%
الزامات زمین: زمین مستقل پایدار بدون تداخل (سیم زمین 6 میلی متر مربع)
شرایط محیطی: تامین اکسیژن خالص، گاز بدون روغن، دمای محیط 24-26 درجه سانتیگراد، رطوبت نسبی کمتر از 60%، محیط تمیز
