Small Size Engraving and Machine for Pcb Cutting -YSVC-650

جزئیات محصول

محل منبع: چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $28,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                small PCB depaneling machine,engraving machine for PCB cutting,YSVC-650 PCB cutting machine, engraving machine for PCB cutting, YSVC-650 PCB cutting machine


وزن:	3500 کیلوگرم	قدرت:	10 کیلو وات
ولتاژ:	220 ولت / 380 ولت	Y سرعت برش:	0 ~ 100 میلی متر بر ثانیه
سرعت اسپیندل:	50000 دور در دقیقه	فشار هوا:	4kg/cm2
بعد میزبان:	700mm * 900mm * 1200mm	دقت:	0.01 میلی متر
سکته مغزی محور Z:	50 میلی متر	دقت برش:	± 0.1 میلی متر
مصرف برق:	2 کیلو ولت آمپر	ولتاژ جمع کننده گرد و غبار:	380V 1.5P
ابعاد گردگیر:	680mm * 400mm * 900mm	حداکثر اندازه PCB:	450 میلی متر * 500 میلی متر
درایو XYZ:	سروو موتور AC

وزن:	3500 کیلوگرم
قدرت:	10 کیلو وات
ولتاژ:	220 ولت / 380 ولت
Y سرعت برش:	0 ~ 100 میلی متر بر ثانیه
سرعت اسپیندل:	50000 دور در دقیقه
فشار هوا:	4kg/cm2
بعد میزبان:	700mm * 900mm * 1200mm
دقت:	0.01 میلی متر
سکته مغزی محور Z:	50 میلی متر
دقت برش:	± 0.1 میلی متر
مصرف برق:	2 کیلو ولت آمپر
ولتاژ جمع کننده گرد و غبار:	380V 1.5P
ابعاد گردگیر:	680mm * 400mm * 900mm
حداکثر اندازه PCB:	450 میلی متر * 500 میلی متر
درایو XYZ:	سروو موتور AC

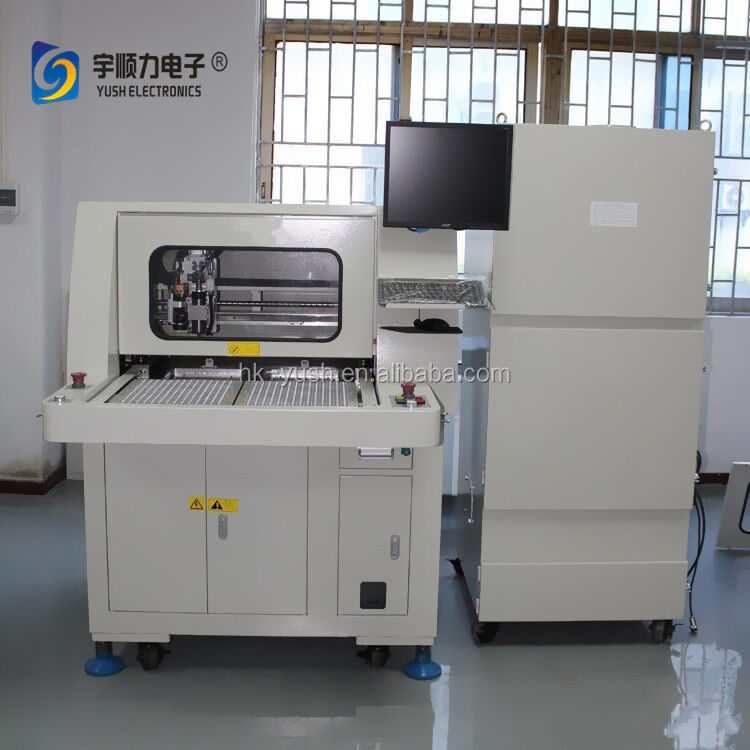

Small Size Engraving and Machine for Pcb Cutting -YSVC-650

Small Size Engraving and Machine for PCB Cutting - YSVC-650

Product Overview

The YSVC-650 PCB cutting machine is designed for precision depaneling of printed circuit boards. This automated gong knife scoring system eliminates common production issues while maintaining high accuracy and efficiency.

Key Benefits

Prevents artificial tin cracks and component damage during separation
Eliminates stress problems caused by mechanical force generation
Suitable for various housing types and irregular PCB board shapes (straight lines, arcs, L-types, etc.)
X, Y, Z-axis integration with high-speed 60,000 rpm spindle motor

Machine Features

Designed for puzzle and semi-finished product division
High cutting speed with exceptional precision
Simple operation and user-friendly interface
Quick tool change capability with minimal setup adjustment
High-intensity dust collection system maintains PCB and surface cleanliness
Minimal stress cutting mode for optimal board integrity

Technical Specifications

Cutting Speed	0 - 100mm/s
Machine Accuracy	± 0.01mm
Z-axis Stroke	50mm
Control System	X, Y, Z control or industrial PC with touch screen
Drive System	AC servo motor for X, Y, Z axes
Cutting Accuracy	± 0.1mm
Spindle Speed	MAX 50,000 rpm
Host Voltage	220V 50/60Hz
Air Pressure	4kg/cm² or higher
Power Consumption	2KVA
Dust Collection	Integrated dust collection system
Dust Collector Voltage	380V 1.5P
Host Dimensions	700mm × 900mm × 1200mm
Dust Collector Dimensions	680mm × 400mm × 900mm

Optional Features

CCD vision system for enhanced precision
Comprehensive dust collection (above and below)
Multiple PCB board size compatibility: 280mm × 340mm, 300mm × 400mm, 450mm × 500mm
Touch screen and hand-knitted or PC operation options
