Full Automatic PCB Board Router Machine for PCB Assembly Line

جزئیات محصول

محل منبع: جیانگ سو، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $16,000-25,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                full automatic PCB depaneling machine,PCB board router for assembly line,automatic PCB depaneling machine with warranty, PCB board router for assembly line, automatic PCB depaneling machine with warranty


وزن:	900 کیلوگرم	اندازه کار:	350mm X 450mm
دو اندازه میز کار:	700 میلی متر × 450 میلی متر	سرعت سروو XY:	0-1000 میلی متر در ثانیه
سرعت سروو Z:	0-800mm/sec	دقت XY:	± 0.01 میلی متر
دقت برش:	± 0.02 میلی متر	دقت کالیبراسیون CCD:	± 0.01 میلی متر
استرس بشقاب:	300uε زیر	سرعت اسپیندل:	60000 دور در دقیقه
قطر ابزار:	0.8-2.3 میلی متر	ضخامت PCB:	0.2mm-6.0mm
قدرت جمع کننده گرد و غبار:	3 اسب بخار (گزینه 5 اسب بخار)	اندازه جمع کننده گرد و غبار:	640mm×785mm×1760mm
اندازه ماشین:	1220mm×1430mm×1520mm

وزن:	900 کیلوگرم
اندازه کار:	350mm X 450mm
دو اندازه میز کار:	700 میلی متر × 450 میلی متر
سرعت سروو XY:	0-1000 میلی متر در ثانیه
سرعت سروو Z:	0-800mm/sec
دقت XY:	± 0.01 میلی متر
دقت برش:	± 0.02 میلی متر
دقت کالیبراسیون CCD:	± 0.01 میلی متر
استرس بشقاب:	300uε زیر
سرعت اسپیندل:	60000 دور در دقیقه
قطر ابزار:	0.8-2.3 میلی متر
ضخامت PCB:	0.2mm-6.0mm
قدرت جمع کننده گرد و غبار:	3 اسب بخار (گزینه 5 اسب بخار)
اندازه جمع کننده گرد و غبار:	640mm×785mm×1760mm
اندازه ماشین:	1220mm×1430mm×1520mm

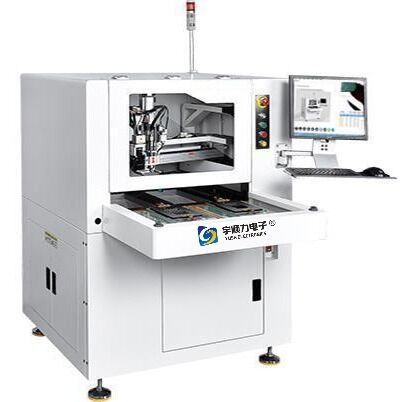

Full Automatic PCB Board Router Machine for PCB Assembly Line

High-precision automated PCB depaneling solution designed for efficient PCB assembly line integration with dual workbench capability.

Technical Specifications

Single side working size	350mm × 450mm
Double workbenches size	700mm × 450mm
X-Y AC Servo speed	0-1000mm/sec
Z AC Servo speed	0-800mm/sec
X-Y repetition accuracy	±0.01mm
Cutting accuracy	±0.02mm
CCD camera calibration accuracy	±0.01mm
Plate stress value	300uε below
NSK spindle speed	Max. 60,000rpm
Tool diameter	0.8-2.3mm
PCB board cutting thickness	0.2mm-6.0mm
Dust collector power	3HP (option 5HP)
Dust collection cabinet size	640mm×785mm×1760mm (D×W×H)
Machine size	1220mm×1430mm×1520mm (D×W×H)
Weight of main engine + dust collector	900 KG

Device Configuration Features

Double Work Table Structure

YSL-880L features dual slide rail and cylinder double platform operation for simultaneous processing of different product types, significantly reducing plate handling wait times. Configurable as dual platform or large single platform for enhanced operational flexibility.

Lower Vacuum Spindle System

High-speed imported spindle for minimal cutting stress, high precision, and rapid response
Milling cutter detection system for real-time monitoring and prevention of continued operation after cutting
Advanced vision system with uniform ring light source and brightness adjustment for superior Mark point recognition across various PCB finishes including tin plating, copper plating, gold plating, and tin spraying
Visual counterpoint compensation function for enhanced accuracy

Optimized Suction Mode Structure

Funnel seal design with 45-degree bevel angle suction inlet reduces internal dust vortex phenomenon for efficient debris removal.

CNC Special Controller

Independent CNC controller integrates control functions with exceptional stability, high precision, fast response transmission, and strong anti-interference capabilities.

High-Efficiency Dust Collection System

YSL-880L utilizes high-efficiency motor and wind blade design with large suction capacity. Features built-in polyester needle felt dust bag with excellent permeability and oxidation resistance. Noise levels controlled within 80 decibels.
