برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه علامت گذاری لیزر SMT,دستگاه جداکننده PCB تک لاین,سیستم مارکینگ لیزری YSL-510, single-lane PCB depaneling machine, YSL-510 laser marking system


وزن:	750 کیلوگرم	ولتاژ:	220 ولت / 110 ولت
دقت موقعیت یابی مکرر:	± 0.02 میلی متر	اندازه PCB:	510*460 میلی متر
طول موج:	355 نانومتر، 532 نانومتر، 1064 نانومتر، 10640 نانومتر	نیروگاه:	UV (3w,5w)، سبز (7w,10w)، فیبر (10w,20w,30w), co2 (10w,20w,30w)
محدوده علامت گذاری لیزری:	5050-510460 میلی متر	سرعت علامت گذاری:	7000 میلی متر در ثانیه
علامت گذاری دقت موقعیت:	± 0.05 میلی متر	ضخامت PCB:	0.5-5 میلی متر
تقاضای برق:	220 ولت/50 هرتز، ≈2500 وات	دمای محیط:	20-28 درجه سانتیگراد
رطوبت:	30 تا 60 درصد	فشار هوا:	0.4-0.6Mpa
ابعاد:	92015001500 میلی متر

وزن:	750 کیلوگرم
ولتاژ:	220 ولت / 110 ولت
دقت موقعیت یابی مکرر:	± 0.02 میلی متر
اندازه PCB:	510*460 میلی متر
طول موج:	355 نانومتر، 532 نانومتر، 1064 نانومتر، 10640 نانومتر
نیروگاه:	UV (3w,5w)، سبز (7w,10w)، فیبر (10w,20w,30w), co2 (10w,20w,30w)
محدوده علامت گذاری لیزری:	5050-510460 میلی متر
سرعت علامت گذاری:	7000 میلی متر در ثانیه
علامت گذاری دقت موقعیت:	± 0.05 میلی متر
ضخامت PCB:	0.5-5 میلی متر
تقاضای برق:	220 ولت/50 هرتز، ≈2500 وات
دمای محیط:	20-28 درجه سانتیگراد
رطوبت:	30 تا 60 درصد
فشار هوا:	0.4-0.6Mpa
ابعاد:	92015001500 میلی متر

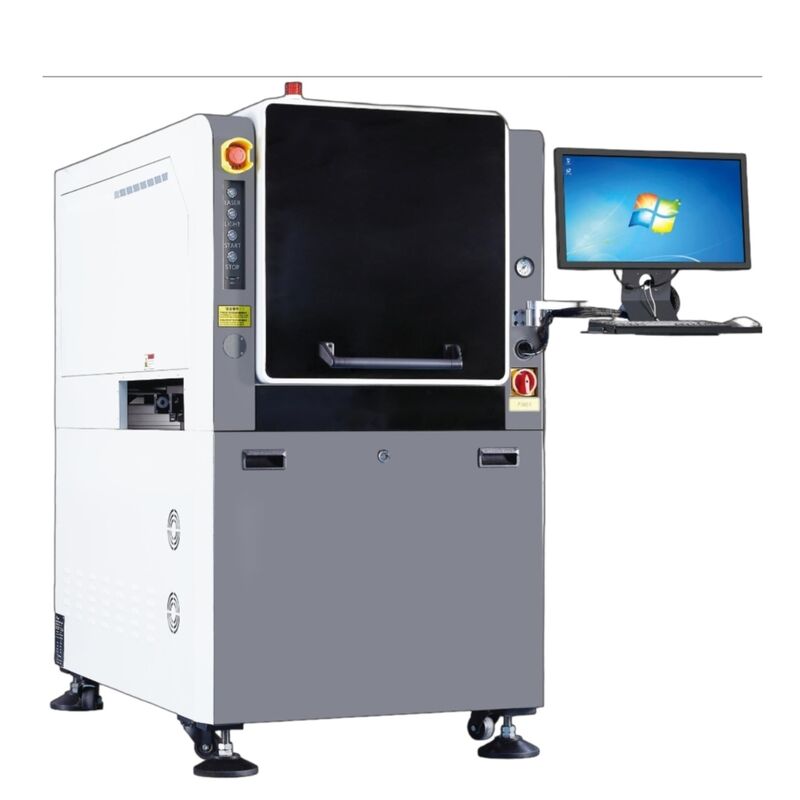

YSL-510 SMT در خط یک لیزر یک خط لیزر علامت گذاری ماشین

YSL-510 SMT دستگاه علامت گذاری لیزری تک خطی تک خطی

سیستم علامت گذاری لیزری با دقت بالا که برای خطوط تولید SMT طراحی شده است، با اصلاح بینایی هم محوری برای برنامه های علامت گذاری دقیق PCB.

مشخصات فنی

مدل	YSL-510 (بینشی تک محوری با یک سر)
طول موج	355nm، 532nm، 1064nm، 10640nm
ليزر پاور	UV (3W، 5W) ، سبز (7W، 10W) ، فیبر (10W، 20W، 30W) ، CO2 (10W، 20W، 30W)
محدوده علامت گذاری	50×50mm تا 510×460mm
اندازه PCB	۵۱۰×۴۶۰ میلی متر
سرعت علامت گذاری	تا 7000mm/s مثال: کد QR با جوهر سفید 3×3 میلی متری با 55 رقم در عرض 1 ثانیه تکمیل می شود
دقت موقعیت علامت گذاری	±0.05mm(بر اساس نیازها قابل سفارشی سازی است)
دقت موقعیت مجدد	±0.02mm
سیستم بصری	تصحیح بصری هاوکسیال با چشم شاهین برای کسب گرافیک استاندارد، علامت گذاری دقیق در FPC، تخته های نرم / سخت و موقعیت های تغییر شکل
ضخامت PCB	0.5-5mm(شخصیات ضخیم تر به عنوان گزینه سفارشی در دسترس است)
نیاز به انرژی	220V/50Hz، کل قدرت ≈2500W

انواع کد و فرمت های پشتیبانی شده

انواع بارکد 1D	کد 39، کد 25، کد 93، کد 128، EAN-13، EAN-8، ISBN و دیگران
انواع کد QR دو بعدی	داتاماتریکس، کد QR، کد Micro QR، PDF417، کد 49، کد 16k و سایر فرمت های رایج
اندازه پردازش کد QR	1.5mm×1.5mm تا 20mm×20mm حداقل اندازه بستگی به محتوای کد QR دارد
انواع شخصیت ها	فونت های TrueType، فونت های تک خط (JSF) ، فونت های SHX، فونت های Dot matrix (DMF)
فرمت های فایل پشتیبانی شده	DXF، PLT، Excel، TXT و سایر فرمت های رایج
موقعیت گذاری خودکار	پشتیبانی از ضبط عکس خودکار، حالت های 2-، 3- و 4-نقطه ای

مشخصات فیزیکی و شرایط عملیاتی

ابعاد و وزن	920×1500×1500mm، وزن: 750kg
دمای محیط	20 تا 28 درجه سانتیگراد، رطوبت: 30 تا 60 درصد
الزامات فشار هوا	هوا فشرده: 0.4-0.6Mpa

نقشه ابعاد ظاهر
