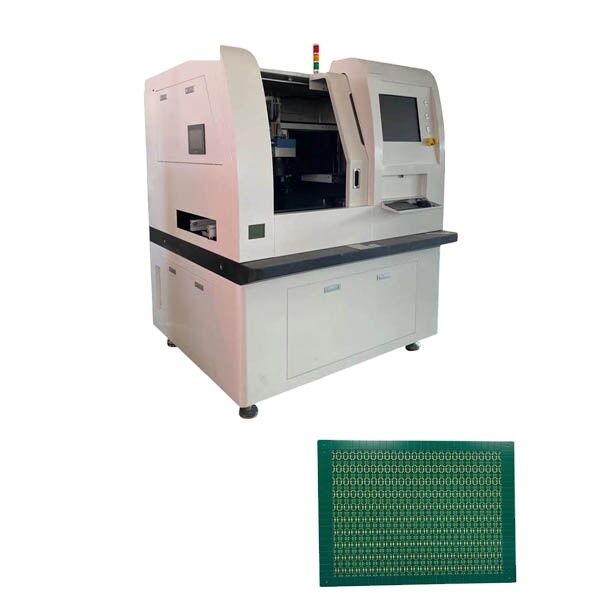

دستگاه برش لیزر UV CCD با دقت بالا 355 نانومتر 10 وات / 15 وات برای FPC/PCB

جزئیات محصول

محل منبع: گوانگدونگ، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $50,000-100,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه برش لیزر UV 355 نانومتر,دستگاه جداکننده PCB 10 وات,برش لیزر FPC با دقت بالا, 10W PCB depaneling machine, high-precision FPC laser cutter


وزن:	1600 کیلوگرم	قدرت:	10 کیلو وات
ولتاژ:	220V / 110V	نوع لیزر:	لیزر UV 10W
طول موج لیزر:	355 نیوتن متر	حداکثر قدرت:	10W /15W
فرکانس تکرار:	1-250 کیلوهرتز	دقت CCD:	0.005 میلی متر
حداکثر محدوده کاری:	450mm*430mm	اندازه نقطه پرتو:	0.015 ± 0.003 میلی متر
ابعاد:	1500mmX1800mmX1660mm	دقت میز کار:	0.003 میلی متر پوند
تکرار میز کار:	0.002 ± میلی متر	محدوده دسترسی جدول:	500 میلی متر*500 میلی متر
اجزای اصلی:	PLC، موتور، بلبرینگ، موتور، مخزن تحت فشار، دنده، پمپ

وزن:	1600 کیلوگرم
قدرت:	10 کیلو وات
ولتاژ:	220V / 110V
نوع لیزر:	لیزر UV 10W
طول موج لیزر:	355 نیوتن متر
حداکثر قدرت:	10W /15W
فرکانس تکرار:	1-250 کیلوهرتز
دقت CCD:	0.005 میلی متر
حداکثر محدوده کاری:	450mm*430mm
اندازه نقطه پرتو:	0.015 ± 0.003 میلی متر
ابعاد:	1500mmX1800mmX1660mm
دقت میز کار:	0.003 میلی متر پوند
تکرار میز کار:	0.002 ± میلی متر
محدوده دسترسی جدول:	500 میلی متر*500 میلی متر
اجزای اصلی:	PLC، موتور، بلبرینگ، موتور، مخزن تحت فشار، دنده، پمپ

دستگاه برش لیزر UV CCD با دقت بالا 355 نانومتر 10 وات / 15 وات برای FPC/PCB

355nm 10W / 15W ماشین برش لیزر UV FPC / PCB با دقت بالا

با رابط کامل CAM، این ماشین از فرمت های فایل حفاری و فریز اصلی پشتیبانی می کند. رابط کاربر پسند دارای مسیرهای نوری مهر و موم و پایدار،ادغام قابل اعتماد با ساختار جمع و جور. سیستم کنترل الکترونیکی ماژولار تضمین نگهداری آسان.

ایده آل برای پردازش تخته های ترکیبی نرم و سخت (R-F PCBA) ، از جمله تخته های انعطاف پذیر و ترکیب های سخت و انعطاف پذیر، این تجهیزات قابلیت سازگاری و بهره وری از هزینه را افزایش می دهد.

کاربردهای ماشین برش لیزری FPC UV

برش مواد مختلف صفحه مدار انعطاف پذیر و فیلم پوشش با نتایج تمیز و بدون کربن
برش با کیفیت بالا و با سرعت بالا از مواد سخت تا ضخامت 1 میلی متر
حداقل خروشان ناشی از تجزیه نور UV و فرآیند تبخیر
اثر حرارتی کوچک با لبه های برش دقیق و صاف و دیوارهای کناری تند
قادر به برش مواد مختلف بستر از جمله سیلیکون، سرامیک و شیشه
شکل گیری دقیق از فیلم های کاربردی مختلف

مشخصات محصول YSV-7A

لبه های صاف و صاف بعد از برش
بدون ترک، گرد و غبار یا بقایای ذرات
دقت بالا برای قوس های کوچک و برنامه های برش خوب
به طور موثر نرخ شکست قالب را کاهش می دهد
برش تک گذر قطعات کامپوزیتی با ترکیبی از مواد و ضخامت های متعدد
تنظیم اتوماتیک ارتفاع سر لیزر برای FPC دو طرفه نصب شده بر روی سطح

پردازش بدون تماس استرس مکانیکی و تغییر شکل را از بین می برد. پلت فرم موتور خطی سرعت بالا، دقت، فرسایش کم، نگهداری آسان و کاهش هزینه های نگهداری را ارائه می دهد.

مشخصات فنی

مشخصات/مدل	YSV-7A
سر لیزر	SP (ایالات متحده)
نوع لیزر	لیزر UV 10W
طول موج لیزر	355nm
حداکثر قدرت	10W / 15W
فرکانس تکرار	۱ تا ۲۵۰ کیلو هرتز
دقت موقعیت میز کار	± 0.003mm
دقت تکرار جدول کار	±0.002mm
محدوده دسترسی جدول	۵۰۰ میلی متر × ۵۰۰ میلی متر
دقت موقعیت CCD	0.005mm
حداکثر محدوده کاری	۴۵۰ میلی متر × ۴۳۰ میلی متر
اندازه نقطه پرتو	0.015mm ± 0.003mm
ابعاد (L × W × H)	1500mm × 1800mm × 1660mm
وزن	۱۸۰۰ کیلوگرم

منبع لیزر

ویژگی های واردات چراغ شوک UV ایالات متحده با عملکرد نوری عالی، طول عمر طولانی، ساختار ساده و عملکرد آسان. این مارک اثبات شده برای بیش از 10 سال استفاده شده است.

سیستم گالوانومتر

از پیشرفته ترین سیستم گالوانومتر جهان با بازخورد و تجهیزات کالیبراسیون خودکار برای اطمینان از کارایی و دقت پردازش استفاده می کند.

پلتفرم سنگ مرمر سبز تایشان

سنگ سبز تایشان با کیفیت بالا که به صورت مکانیکی پردازش شده و به صورت دستی برای دقت تکمیل شده استو سختی در حالی که حفظ دقت تحت بار سنگینبدون زنگ، مقاوم در برابر اسید و مقاوم در برابر سایش

ویژگی های پلتفرم مرمر

کلاس دقت: سطح "000" ، سطح 2μm
مقاومت فشرده سازی: 245-254 N/mm2
ماژول انعطاف پذیری: 1.27-1.47 N/mm2 (بالاتر از آهن ریخته)
ضریب انبساط خطی: 4.61 × 10−6/°C
ضریب خنک کننده داخلی: 15 برابر بزرگتر از فولاد با جذب شوک عالی
مقاومت ساحل: HS70+ با مقاومت خیس شدن 5-10 برابر بالاتر از آهن ریخته

سیستم CCD

سیستم گرفتن تصویر با سرعت بالا با موقعیت و تطبیق تصویر با دقت بالا دقت استثنایی را تضمین می کند.

پلتفرم کاری

سرمایه گذاری THK (چین) که شامل راهنماهای حرکت خطی دقیق، اسپلین های توپ، پیچ های توپ، گردنبند های چرخدار و محرک ها از بزرگترین تامین کننده صنعت است.

نتایج برش لیزری FPC UV
