ماشین برش PCB پنوماتیک

جزئیات محصول

محل منبع: جیانگ سو، چین

نام تجاری: YuSH

گواهی: CE

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $10,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه پاک کردن صفحه PCB پنوماتیک,دستگاه برش PCB با گارانتی,برش PCB پنوماتیک, PCB cutting machine with warranty, Pneumatic PCB cutter


ولتاژ:	220 ولت / 110 ولت	قدرت:	10 وات
وزن:	180 کیلوگرم	بعد:	720 میلی متر (L) * 300 میلی متر (W) * 440 میلی متر (H)
حداکثر طول تخته:	300 میلی متر / 400 میلی متر	محدوده ضخامت:	0.50 ~ 3.5 میلی متر
فشار هوای کاری:	0.4--0.6Mpa	استرس برش:	زیر 180uE
برش سکته مغزی:	زیر 1 میلی متر	میزان برش:	1 جدایی در ثانیه
فاصله لبه شیار V:	0.3 میلی متر	محدودیت ارتفاع جزء:	60 میلی متر
گارانتی تیغه:	200000 برش	نیاز کمپرسور هوا:	4-5 کیلوگرم
اجزای اصلی:	PLC، موتور

ولتاژ:	220 ولت / 110 ولت
قدرت:	10 وات
وزن:	180 کیلوگرم
بعد:	720 میلی متر (L) * 300 میلی متر (W) * 440 میلی متر (H)
حداکثر طول تخته:	300 میلی متر / 400 میلی متر
محدوده ضخامت:	0.50 ~ 3.5 میلی متر
فشار هوای کاری:	0.4--0.6Mpa
استرس برش:	زیر 180uE
برش سکته مغزی:	زیر 1 میلی متر
میزان برش:	1 جدایی در ثانیه
فاصله لبه شیار V:	0.3 میلی متر
محدودیت ارتفاع جزء:	60 میلی متر
گارانتی تیغه:	200000 برش
نیاز کمپرسور هوا:	4-5 کیلوگرم
اجزای اصلی:	PLC، موتور

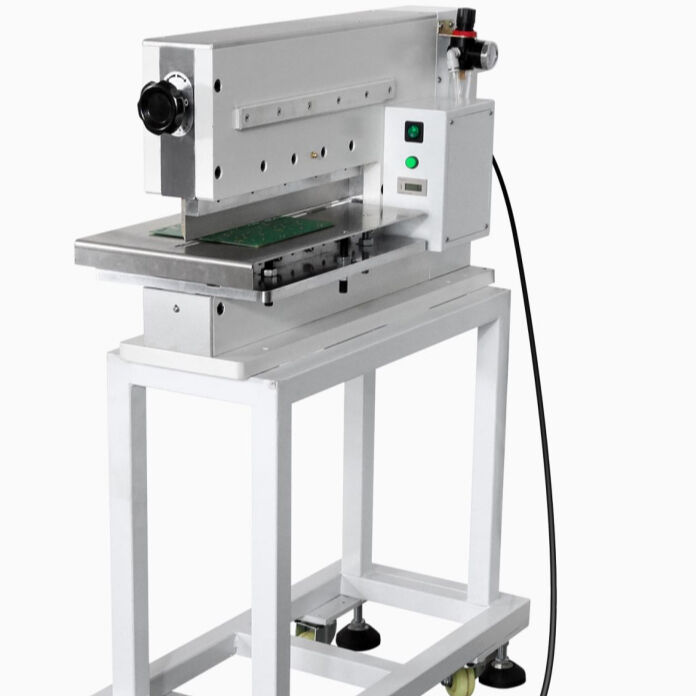

ماشین برش PCB پنوماتیک

دستگاه برش PCB پنوماتیک - YSVC-2

این دستگاه با استفاده از طراحی پیشرفته گازی-الکتریکی سبک وزن با فناوری داخلی SERISOR، برش PCB را در یک عملیات واحد و بدون تنش برشی تکمیل می‌کند. این دستگاه به طور خاص برای برش دقیق SMD یا ورق طراحی شده است و از ایجاد امواج خمیدگی و ترک‌های ریز که در روش‌های برش با چاقوی دایره‌ای رایج است، جلوگیری می‌کند.

مزایای کلیدی

سیستم برش دو تیغه مستقیم - ایده‌آل برای جدا کردن ورق‌های دقیق SMD و بردهای آلومینیومی
برش از نوع گیوتین مناسب برای ضخامت‌های مختلف PCB با کورس کمتر از 2 میلی‌متر برای ایمنی اپراتور
کاهش تنش داخلی در حین برش به کمتر از 180 میکروE، جلوگیری از شکاف و محافظت از قطعات دقیق
قابلیت برش بردها با عرض 0.3 میلی‌متر بین لبه شیار V و قطعات، تا ارتفاع 60 میلی‌متر
ابزارهای برش پس از سایش قابل تیز شدن مکرر برای عمر طولانی‌تر

مشخصات فنی

حداکثر طول برد	300 میلی‌متر / 400 میلی‌متر
اندازه بسته بندی	720 میلی‌متر (طول) × 300 میلی‌متر (عرض) × 440 میلی‌متر (ارتفاع)
محدوده ضخامت	0.50 - 3.5 میلی‌متر
منبع تغذیه	220 ولت AC / 110 ولت
فشار هوای کاری	0.4 - 0.6 مگاپاسکال
وزن	189 کیلوگرم
دامنه کاربرد	تمام بردهای PCB SMD با شیار V

ویژگی‌های عملیاتی

تقسیم‌بندی با سرعت بالا در 1 برش در ثانیه که توسط سوئیچ پنوماتیک پدالی کنترل می‌شود
گروه تیغه برش با شروع غیرفعال، عملکرد ایمن با حداقل تنش برش را تضمین می‌کند
سیستم برش بدون غلتک، گرد و غبار، درایو موتور و آلودگی کربن را از بین می‌برد
روش برش بدون اصطکاک از آلودگی فلزات باقی‌مانده جلوگیری می‌کند
گارانتی تیغه: 200,000 سیکل بدون نیاز به تعویض قطعات الکتریکی
طراحی ابزار برش اختصاصی، وابستگی به واردات را از بین می‌برد
با کمپرسور هوای استاندارد 4-5 کیلوگرم کار می‌کند و امکان قرارگیری انعطاف‌پذیر را فراهم می‌آورد
