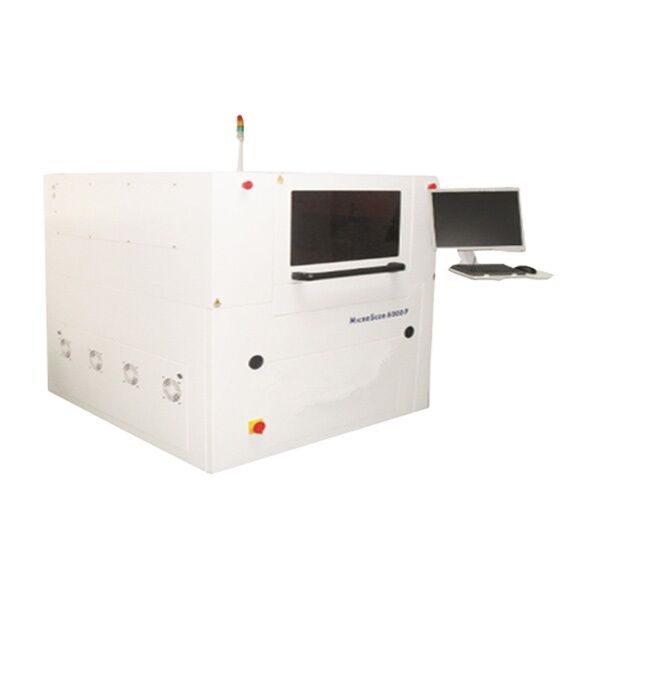

دستگاه برش برد مدار آنلاین

جزئیات محصول

محل منبع: گوانگدونگ، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $50,000-100,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه PCB با گارانتی,دستگاه برش صفحه مدار آنلاین,دستگاه برش PCB برای الکترونیک, online circuit board cutter, PCB cutting machine for electronics


وزن:	1600 کیلوگرم	قدرت:	3 کیلو وات
ولتاژ:	380 ولت، 110 ولت	اندازه ماشین:	100012001533 میلی متر
حداکثر اندازه PCB:	350*350 میلی متر	ضخامت PCB:	0.4-6 میلی متر
ارتفاع انتقال:	۹۰۰±۵۰ میلی متر	سرعت انتقال:	1500mm/s (حداکثر) / قابل تنظیم
برش سرعت اسپیندل:	60000 دور در دقیقه	سرعت برش:	1-200mm/s
دقت برش:	0.5 میلی متر	تکرار دقت موقعیت یابی:	± 0.01 میلی متر
سرعت حرکت را هماهنگ کنید:	1000mm/s	تامین هوا:	5-8 کیلوگرم در cm2
منبع تغذیه:	AC380V±5٪، 50/60Hz

وزن:	1600 کیلوگرم
قدرت:	3 کیلو وات
ولتاژ:	380 ولت، 110 ولت
اندازه ماشین:	100012001533 میلی متر
حداکثر اندازه PCB:	350*350 میلی متر
ضخامت PCB:	0.4-6 میلی متر
ارتفاع انتقال:	۹۰۰±۵۰ میلی متر
سرعت انتقال:	1500mm/s (حداکثر) / قابل تنظیم
برش سرعت اسپیندل:	60000 دور در دقیقه
سرعت برش:	1-200mm/s
دقت برش:	0.5 میلی متر
تکرار دقت موقعیت یابی:	± 0.01 میلی متر
سرعت حرکت را هماهنگ کنید:	1000mm/s
تامین هوا:	5-8 کیلوگرم در cm2
منبع تغذیه:	AC380V±5٪، 50/60Hz

دستگاه برش برد مدار آنلاین

ماشین برش صفحه مدار آنلاین

چاقوی فرنیری چندگانه ماشین برش صفحه PCB با سرعت بالا در خط روتر با راهنمای خطی / تیغهYSV-7A

یک دستگاه PCB on-line که به طور خاص برای برش قطعات PCBA (پنت) به قطعات جداگانه طراحی شده است و دارای ساختار نصب شده بر روی ریل بدون برش جیگ است.آماده برای ادغام فوری تولیدمجهز به نظارت ايستاتيک ESD، بازخورد فشار برش، و تغيير ابزار اتوماتيك، به دست آوردن حداکثر سرعت 60،000 rpm.برنامه ریزی سریع و دقیق را تضمین می کند.

مشخصات فنی

مدل	YSV-7A
اندازه دستگاه	100012001533 میلی متر
حداکثر اندازه PCB	۳۵۰*۳۵۰ میلی متر
ضخامت PCB	0.4-6mm
ارتفاع انتقال	۹۰۰±۵۰ میلی متر
جهت انتقال	چپ → راست
سرعت انتقال	1500mm/s (حداکثر) قابل تنظیم
نوع صفحه تغذیه	راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	اتوماتيك
موقعیت گذاری PCB	چسباندن ریل های راهنمای بالا و پایین
سیستم انتخاب	سیستم چسب 360 درجه چرخش؛ حداکثر 2 گروه از نوزل های مکش خلاء، حداکثر 4 گروه از واحدهای انتقال کمربند ESD / پانل دسته
چرخ برش/سرعت	آلمان KAVO، 60،000 RPM
نوع خنک کننده	فشرده سازی هوا
نظارت بر ESD	آره
تغییر ابزار اتوماتیک	آره
کاهش استرس	آره
چک برش تیغه	آره
سرعت برش	1-200mm/s
دقت برش	±0.5mm
دقت موقعیت مجدد	±0.01mm
سرعت حرکت هماهنگ	1000mm/s
نوع صفحه بیرون	واحد حمل و نقل کمربند ESD / واحد انتقال پنل دسته
نوع جمع آوری زباله	از مسير بيرون
برنامه ریزی روش	برنامه GERBER برای وارد کردن / ویرایش نقشه از طریق سیستم بصری
تامین هوا	5 تا 8 کیلوگرم در سانتی متر
منبع برق	AC380V±5٪، 50/60Hz، 3KW

ویژگی های کلیدی

سیستم تغییر ابزار اتوماتیک
نظارت بر ESD برای حفاظت استاتیک
کاهش کنترل بازخورد استرس
کار در حالت تولید خودکار
ادغام عملکرد آماری SPC با سیستم های مدیریت ERP
عملکرد ضد انفجار جاروبرقی اختیاری

سیستم برش با قابلیت اطمینان بالا

آلمان KAVO اسپینل با سرعت بالا با حداکثر سرعت 60،000 RPM، با نظارت بر ولتاژ ایستاتیک ESD، بازخورد فشار برش و قابلیت های تغییر ابزار خودکار.

سیستم سوپر ویژن

سیستم دید دقیق ماشین شامل دوربین تصویربرداری صنعتی آلمان، لنز موریتکس و منبع نور درجه اندازه گیری.و عملکردهای موقعیت دهی با ثبات بالا و ظرفیت ضد اختلال.

سیستم گیرنده PCB با قابلیت اطمینان بالا

راه حل برش بدون جیگ با دامنه اندازه کلیمپ PCB 2 میلی متر. دستگاه پیک اپ امکان بارگیری / تخلیه سریع با ثبات بالا و هزینه عملیاتی پایین را فراهم می کند.

دستگاه عوض کننده ابزار

تغییر ابزار استاندارد سه نوع ابزار 3.175 میلی متری را پشتیبانی می کند، هر کدام با حداکثر ظرفیت بارگذاری 10 ابزار. در ترکیب با سیستم های فشار و بالا بردن دقیق؛ X1، Y1،و Z1 محور از مکانیسم برش امکان تغییر ابزار خودکار.

سیستم انتقال پنل ESD ATPD

راه حل اول:PCB های برش شده توسط سیستم کلیمپ به خط انتقال کمربند تحویل داده می شوند ، سپس از طریق خط انتقال ESD به خط مونتاژ ارسال می شوند ، یا توسط یک دستکاری کننده سفارشی انتخاب و وارد موارد محصول می شوند.

راه حل دوم:برای جایگزینی خط انتقال کمربند، از واحد انتقال پانل از پشت ماشین استفاده کنید و پانل ها را مستقیماً از طریق سیستم کلیمپ به جعبه پفک در ARM-1 وارد کنید.این راه حل ساده و راحت است.
