High Speed Semi-auto SMT PCB Assembly Production Line

جزئیات محصول

محل منبع: گوانگدونگ، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 کیلوگرم

قیمت: $90,000 / kilogram

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT PCB assembly line,semi-auto PCB production line,high speed PCB depaneling machine, semi-auto PCB production line, high speed PCB depaneling machine


وزن:	2000 کیلوگرم	سرعت قرار دادن:	156000 CPH
اندازه PCB:	300 × 350 میلی متر، 600 × 350 میلی متر، 1200 × 350 میلی متر	اندازه پلت فرم:	300 × 350 میلی متر، 700 × 400 میلی متر، 1350 × 400 میلی متر
اندازه شابلون:	3704705506501500*650 میلی متر	ضخامت PCB:	0.2 - 6 میلی متر
زمان چرخه:	< 10 ثانیه، < 12 ثانیه	مصرف برق:	200 وات، 8 کیلووات، 10 کیلووات
منبع تغذیه:	1-PH، 220VAC 50/60HZ	فشار هوا:	4.5-6 کیلوگرم بر سانتی متر
Squeegee Speed:	0-1500 میلی متر در ثانیه	بعد:	850x750x1650 mm، 1050x750x1650 mm، 1660x750x1650 mm، 5000x1250x1490 mm، 5800x1250x1490 mm
تعداد مناطق گرمایش:	Up8/Bottom8، Up10/Bottom10	طول مناطق گرمایشی:	3121 میلی متر، 3891 میلی متر، 3030 میلی متر، 3730 میلی متر
ارتفاع نقاله:	900+/-20mm

وزن:	2000 کیلوگرم
سرعت قرار دادن:	156000 CPH
اندازه PCB:	300 × 350 میلی متر، 600 × 350 میلی متر، 1200 × 350 میلی متر
اندازه پلت فرم:	300 × 350 میلی متر، 700 × 400 میلی متر، 1350 × 400 میلی متر
اندازه شابلون:	3704705506501500*650 میلی متر
ضخامت PCB:	0.2 - 6 میلی متر
زمان چرخه:	< 10 ثانیه، < 12 ثانیه
مصرف برق:	200 وات، 8 کیلووات، 10 کیلووات
منبع تغذیه:	1-PH، 220VAC 50/60HZ
فشار هوا:	4.5-6 کیلوگرم بر سانتی متر
Squeegee Speed:	0-1500 میلی متر در ثانیه
بعد:	850x750x1650 mm، 1050x750x1650 mm، 1660x750x1650 mm، 5000x1250x1490 mm، 5800x1250x1490 mm
تعداد مناطق گرمایش:	Up8/Bottom8، Up10/Bottom10
طول مناطق گرمایشی:	3121 میلی متر، 3891 میلی متر، 3030 میلی متر، 3730 میلی متر
ارتفاع نقاله:	900+/-20mm

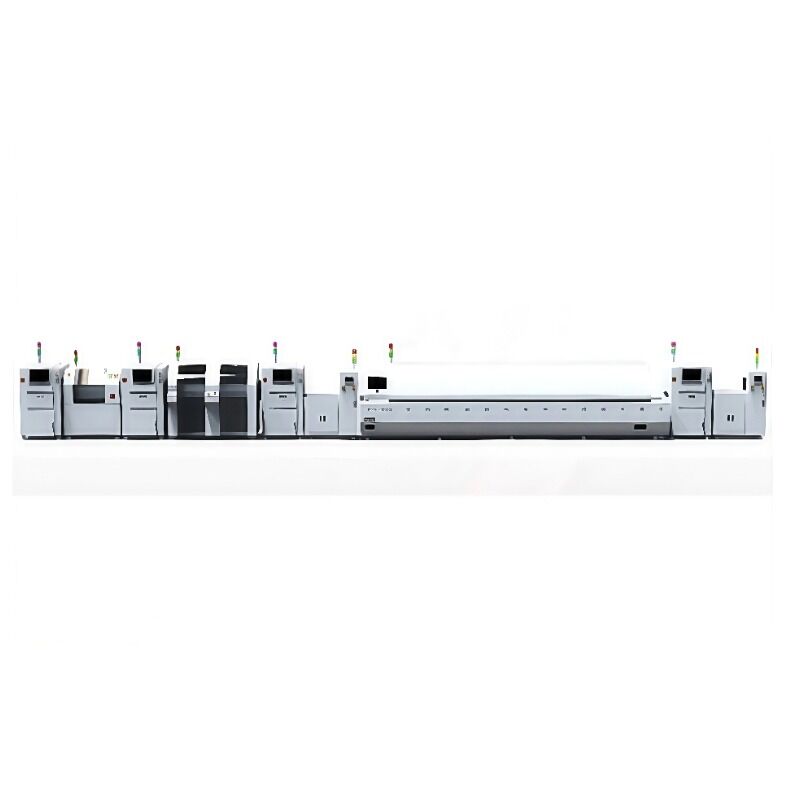

High Speed Semi-auto SMT PCB Assembly Production Line

This high-speed semi-automatic SMT production line is designed for efficient PCB assembly with placement speeds reaching approximately 156,000 CPH. Ideal for mobile phone and LED TV manufacturing applications.

SMT Stencil Printer (Semi-auto)

Specification	Y3 Model	Y6 Model	Y12 Model
Accuracy	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
PCB Size	300 x 350 mm	600 x 350 mm	1200 x 350 mm
Platform Size	300 x 350 mm	700 x 400 mm	1350 x 400 mm
Stencil Size (mm)	370470, 550650	370470, 550650	370470, 550650, 1500*650
PCB Thickness	0.2 - 6 mm	0.2 - 6 mm	0.2 - 6 mm
Stencil Positioning	Manual	Manual	Manual
Cycle Time	< 10 Sec.	< 10 Sec.	< 12 Sec.
Power Consumption	200 W	200 W	200 W
Power Supply	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ
Air Pressure	4.5-6 kg/cm	4.5-6 kg/cm	4.5-6 kg/cm
Squeegee Speed	0-1500mm/sec	0-1500mm/sec	0-1500mm/sec
Dimension	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
Weight	280 Kg	300 Kg	356 Kg
Squeegee Length	250mm	250mm	250mm
Platform Height	950mm	950mm	950mm

Option: Special sizes can be customized according to specific requirements.

Reflow Oven

Specification	L8 Model	L10 Model
Dimension (LWH) mm	5000x1250x1490	5800x1250x1490
Weight	Approx. 1600KG	Approx. 1800KG
Number of Heating Zones	Up8/Bottom8	Up10/Bottom10
Length of Heating Zones	3121mm	3891mm
Rail Width Adjustment	M (option: A)	M (option: A)
Exhaust Volume	10M³/min x 2 Exhausts	10M³/min x 2 Exhausts
Control System	PLC + Computer	PLC + Computer
Temperature Control Method	PID + SSR	PID + SSR

Specification	622 Model	733 Model
Dimension (LWH) mm	5040x145x1450	5800x1450x1450
Machine Weight	Approx. 2200KG	Approx. 2400KG
Number of Heating Zones	Up8/Bottom8	Up10/Bottom10
Length of Heating Zones	3030mm	3730mm
Number of Cooling Zones	2	3
Control System	PLC + Computer	PLC + Computer
Transmission Agent	Chain + Mesh	Chain + Mesh
Max. Width of PCB	460mm	460mm
Power for Warm Up	45kw	55kw
Power Consumption	8kw	10kw
Conveyor Height	900+/-20mm	900+/-20mm
