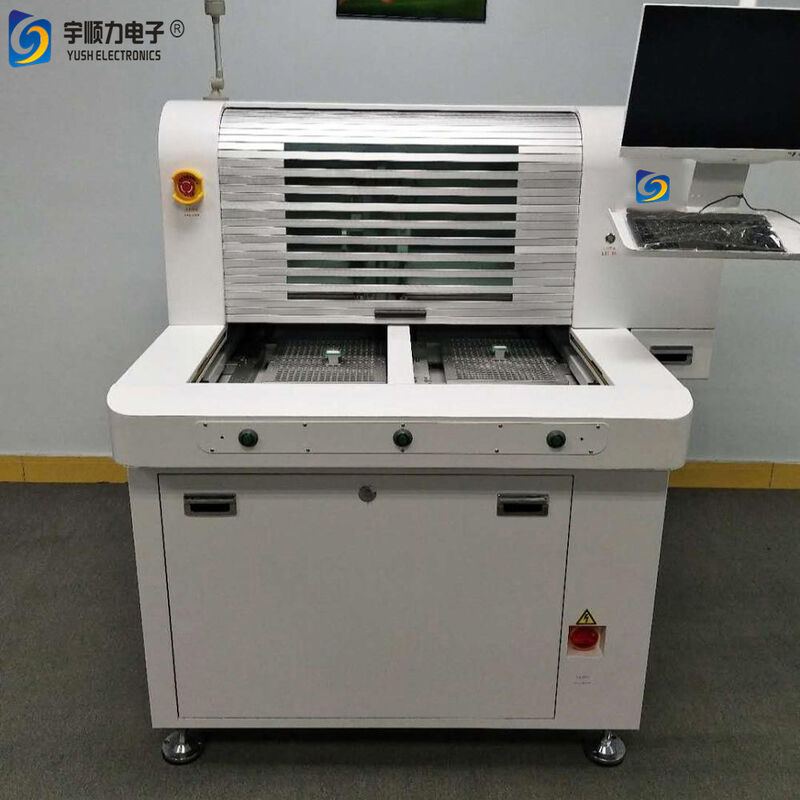

High Speed Stable PCB Router Machine YSVC-650 Universal PCB Routing Tool

جزئیات محصول

محل منبع: جیانگ سو، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $60,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                High Speed PCB Router Machine,Universal PCB Routing Tool,Stable PCB Depaneling Machine, Universal PCB Routing Tool, Stable PCB Depaneling Machine


وزن:	3500 کیلوگرم	طول موج لیزر:	355 نیوتن متر
قدرت لیزر:	10 وات	حداکثر فرمت پردازش:	610 میلی متر در 500 میلی متر
سرعت پلت فرم XY:	50 متر در دقیقه	دقت موقعیت یابی:	± 3 میلی متر
تکرارپذیری:	± 1m	دقت سیستم:	± 20 میلی متر
محدوده اسکن گالوانومتر:	50mm x 50mm	ضخامت برش:	<1 میلی متر
منبع تغذیه:	AC220V 50Hz / 2.2KW; سه فاز 380 ولت 50 هرتز / 5.5 کیلووات	مورد نیاز هوا:	516 متر مکعب در ساعت
ابعاد:	1818mm X 2317mm X 1550mm	دمای محیط:	20 ± 2 ℃
رطوبت:	RH <60٪ غیر متراکم

وزن:	3500 کیلوگرم
طول موج لیزر:	355 نیوتن متر
قدرت لیزر:	10 وات
حداکثر فرمت پردازش:	610 میلی متر در 500 میلی متر
سرعت پلت فرم XY:	50 متر در دقیقه
دقت موقعیت یابی:	± 3 میلی متر
تکرارپذیری:	± 1m
دقت سیستم:	± 20 میلی متر
محدوده اسکن گالوانومتر:	50mm x 50mm
ضخامت برش:	<1 میلی متر
منبع تغذیه:	AC220V 50Hz / 2.2KW; سه فاز 380 ولت 50 هرتز / 5.5 کیلووات
مورد نیاز هوا:	516 متر مکعب در ساعت
ابعاد:	1818mm X 2317mm X 1550mm
دمای محیط:	20 ± 2 ℃
رطوبت:	RH <60٪ غیر متراکم

High Speed Stable PCB Router Machine YSVC-650 Universal PCB Routing Tool

YSVC-650 laser PCB depaneling machine from YUSH Technology is designed for precision cutting of flexible circuit boards and organic coatings without requiring molds or protective plate fixation. Our FPC ultraviolet laser cutting machines are trusted by customers throughout the PCB industry for their reliability and performance.

Applications

Ideal for flexible circuit boards (FPC), RF boards, CVL materials, and thin plywood shape cutting. Suitable for processing silicon, ceramic, glass, and various substrate materials with exceptional precision.

Key Features

Proprietary control software with intuitive interface and comprehensive functionality
Capable of processing any graphics and cutting different thicknesses and materials with complete hierarchical synchronization
Optimized optical system ensures high beam quality and precision cutting with minimal focused spot size
High-performance UV laser with excellent beam quality and peak power characteristics
Minimal thermal effect with no delamination, producing precise, smooth cuts with steep sidewalls
Vacuum sample fixation eliminates need for mold protection plates, improving processing efficiency
Automatic correction, positioning, multi-plate cutting, thickness measurement and compensation functions
Superior processing uniformity with minimal depth fluctuations for complex graphics

Technical Specifications

Laser Type	Solid-state UV laser
Laser Wavelength	355nm
Laser Power	10W
Maximum Processing Format	610mm × 500mm (24" × 18")
XY Platform Maximum Speed	50m/min
Positioning Accuracy	±3μm
Repeatability	±1μm
System Precision	±20μm
Galvanometer Scanning Range	50mm × 50mm
Cutting Thickness	<1mm
Power Requirements	AC220V 50Hz/2.2KW or three-phase 380V 50Hz/5.5KW
Air Requirement	516m³/h
Dimensions	1818mm × 2317mm × 1550mm
Weight	3500kg
Operating Temperature	20℃ ±2℃
Humidity	<60% RH non-condensing
Control System	Industry-specific equipment with flexible processing software, motion control card and IPC control
Data Compatibility	Standard G-code, Gerber data, CAD files

Quick Specifications

Maximum Board Length	610 × 500mm
Package Size	1818mm × 2317mm × 1550mm
Thickness	1mm
Power Supply	AC220V 50Hz/2.2KW or three-phase 380V 50Hz/5.5KW
Working Air Pressure	516m³/h
Weight	3500kg
Application Scope	All V-CUT SMD PCB FPC boards
