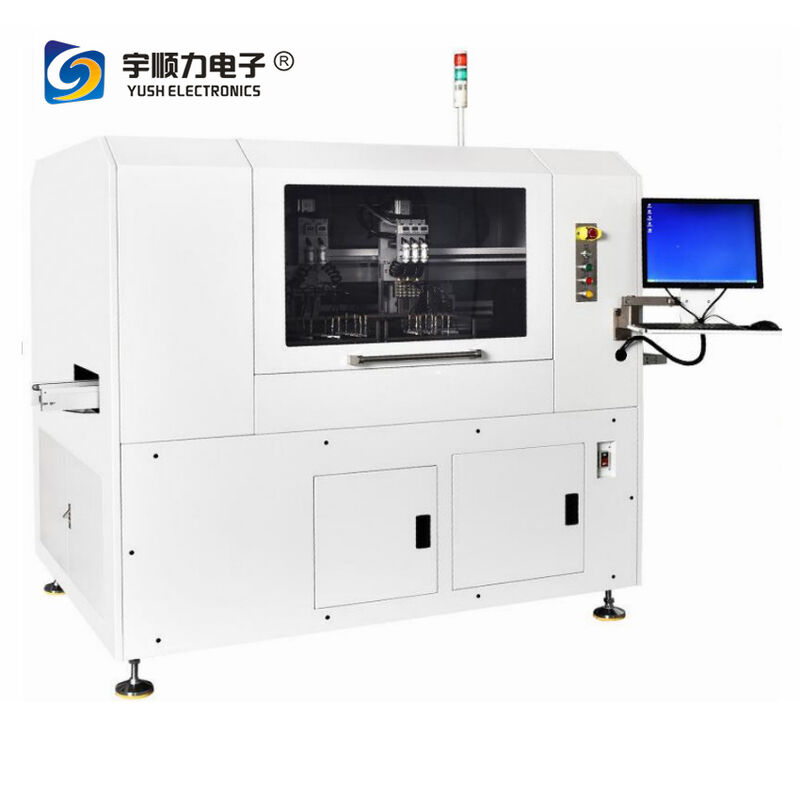

روتر پی سی بی با دقت بالا

جزئیات محصول

محل منبع: گوانگدونگ، چین

نام تجاری: YUSH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: $50,000-100,000 / set

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه روتر PCB با دقت بالا,دستگاه جداکننده PCB اتوماتیک,روتر صفحه PCB آنلاین, Automatic PCB Depaneling Machine, On-Line PCB Board Router


وزن:	1000 کیلوگرم	قدرت:	10 کیلو وات
ولتاژ:	220 ولت	دقت برش:	± 0.08 میلی متر
تکرارپذیری:	± 0.02 میلی متر	محدوده کاری:	400mmx400mm
ضخامت PCB:	0.3mm-6mm	سرعت اسپیندل:	80000 در دقیقه
اندازه تجهیزات:	1590x1330x1650mm	علامت گذاری انواع نقطه:	گرد ، مربع
اندازه جاروبرقی:	750x580x615mm	حداکثر استرس:	-240 ~ 130 میکرو N/mm
اندازه برش:	0.8mm-3.0mm	منبع گاز:	4-6 کیلوگرم بر سانتی متر مربع
دقت فیلتر گرد و غبار:	0.0001

وزن:	1000 کیلوگرم
قدرت:	10 کیلو وات
ولتاژ:	220 ولت
دقت برش:	± 0.08 میلی متر
تکرارپذیری:	± 0.02 میلی متر
محدوده کاری:	400mmx400mm
ضخامت PCB:	0.3mm-6mm
سرعت اسپیندل:	80000 در دقیقه
اندازه تجهیزات:	1590x1330x1650mm
علامت گذاری انواع نقطه:	گرد ، مربع
اندازه جاروبرقی:	750x580x615mm
حداکثر استرس:	-240 ~ 130 میکرو N/mm
اندازه برش:	0.8mm-3.0mm
منبع گاز:	4-6 کیلوگرم بر سانتی متر مربع
دقت فیلتر گرد و غبار:	0.0001

روتر پی سی بی با دقت بالا

دستگاه مسیریاب PCB اتوماتیک با دقت بالا

دستگاه پیشرفته جداسازی اتوماتیک PCB که برای جداسازی PCB با دقت بالا و حداقل تنش طراحی شده است، با قابلیت جابجایی و برش اتوماتیک برد.

معرفی محصول - دستگاه جداسازی اتوماتیک YASTM-4C

دستگاه جداسازی اتوماتیک PCB با دقت بالا و عملکرد با حداقل تنش برای کیفیت جداسازی PCB برتر.

مناطق اصلی کاربرد

کنترل لوازم خانگی، صنعت انرژی نو، ماژول‌های وای فای 5G، تلفن‌های هوشمند، دستگاه‌های پوشیدنی هوشمند، ابزار دقیق، تبلت‌ها، خانه‌های هوشمند، تجهیزات پزشکی، هوافضا، محصولات نظامی و غیره.

ظاهر و ابعاد تجهیزات

تحلیل تنش برش PCB

حداکثر تنش: -240 ~ 130 میکرو نیوتن بر میلی متر

مناسب برای کاربردهای برش PCB چند پنلی و با دقت بالا.

خطرات آلودگی گرد و غبار

گرد و غبار رسانا می‌تواند باعث اتصال کوتاه شود
گرد و غبار غیر رسانا به مرور زمان رطوبت را جذب کرده و منجر به خرابی متناوب مدار می‌شود
گرد و غبار خورنده به مدارهای مسی آسیب می‌رساند

ویژگی‌های طراحی دستگاه

جداسازی اتوماتیک برد در خط تولید با تغذیه، برش و خروجی اتوماتیک برای افزایش بهره‌وری
سیستم تراز دوربین CCD برای افزایش دقت برش و جلوگیری از خطای عملیاتی
اسپیندل وارداتی با سرعت بالا برای کاهش تنش برش، اینرسی کم و پاسخ سریع
طراحی ساختار ورودی/خروجی سکوی کار دوگانه برای افزایش بهره‌وری برش
شفت کنترل آلومینیومی هواپیما برای استحکام و سختی سبک
عملکرد تعویض خودکار ابزار با تشخیص ابزار شکسته برای دقت و پایداری
پورت اتصال استاندارد MES/ERP برای اتصال پایگاه داده در زمان واقعی
دوربین بارکد اختیاری برای اسکن خودکار و بارگذاری اطلاعات پایگاه داده
سیستم عامل ویندوز 7

پارامترهای فنی YASTM-4C

پارامتر	مشخصات
اندازه برش موثر	سکوی کار دوگانه، حداکثر محدوده کاری سکوی تکی 400 میلی متر × 400 میلی متر
روش جمع آوری گرد و غبار	کیسه‌های فیلتر ضد الکتریسیته ساکن و ضد انفجار با دستگاه ضد خطا و سیستم هشدار خودکار؛ دقت فیلتراسیون 0.0001
اسپیندل برش	سرعت Sycotec آلمان (ESD): 80,000 دور در دقیقه قابل تنظیم (خنک کننده هوا)
روش تعویض ابزار	تعویض خودکار فرز با نظارت بر عمر
تشخیص ابزار شکسته	مجهز به سیستم تشخیص ابزار شکسته
حالت میز کار	موتور سروو پاناسونیک + پیچ سنگ زنی دقیق + اسلاید دقیق
برند موتور سروو	ژاپن ماتسوشیتا
سیستم کامپیوتر	کامپیوتر صنعتی تایوانی با سیستم ویندوز 7 اصلی
الکترواستاتیک زدا	اشنایدر فرانسه
مدیریت اطلاعات	پشتیبانی از سیستم MES با رابط اترنت و پروتکل TCP/IP
ساختار دوربین CCD	ساختار دوربین پرنده با قابلیت تمایز ارتفاع
تشخیص نقطه MARK	استاندارد تشخیص و تصحیح کامل
کنترل دیافراگم LED	تفاوت رنگ و روشنایی قابل تنظیم نرم افزاری
مجوز اپراتور	حفاظت رمز عبور چهار سطحی
عملکرد توسعه	پورت‌های رزرو شده برای ادغام ربات یا اتوماسیون آینده

پارامترهای برش

پارامتر	مشخصات
دقت برش	±0.08 میلی متر
تکرارپذیری	±0.02 میلی متر
حداکثر محدوده کاری	400 میلی متر × 400 میلی متر
ضخامت برش PCB	0.3 میلی متر - 6 میلی متر
اندازه کاتر قابل استفاده	0.8 میلی متر - 3.0 میلی متر
انواع نقاط علامت گذاری	گرد، مربع
توابع برش	خط مستقیم، شکل سکتور، شکل دایره، کپی جهانی، تصحیح و جبران خودکار

پارامترهای کنترل

پارامتر	مشخصات
روش کنترل XYZ	کنترلر اختصاصی CNC
حالت درایو XYZ	سروو AC پاناسونیک
حداکثر سرعت اسپیندل	80,000 دور در دقیقه
روش خلاء	مکیدن
نوع روتر	مکیدن (راست دست)
روش پشتیبانی PCB	پین بالایی جهانی، فیکسچر مخصوص
توان تجهیزات	AC 220V
توان جاروبرقی	AC 380V
منبع گاز	4-6 کیلوگرم بر سانتی متر مربع
اندازه تجهیزات (طول × عرض × ارتفاع)	1590 × 1330 × 1650 میلی متر
اندازه جاروبرقی (طول × عرض × ارتفاع)	750 × 580 × 615 میلی متر
وزن کل	1000 کیلوگرم
