Name: دستگاه چاپ بصری تمام اتوماتیک YS-12 عمدتاً در مینی LED استفاده می شود،
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

جزئیات محصول

محل منبع: گوانگدونگ

نام تجاری: YUSH

شماره مدل: YS-12

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: USD50000

زمان تحویل: 20 روز کار

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union

قابلیت ارائه: 1000

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                چاپگر خمیر پودر کاملا اتوماتیک,دستگاه چاپ بصری مینی LED,چاپگر خمیر لحیم YS-12, mini LED visual printing machine, YS-12 solder paste printer


مدل:	YS-12	وزن:	1500 کیلوگرم
اندازه حداقل:	520*300 میلی متر	حداکثر اندازه:	1500*750 میلی متر

مدل:	YS-12
وزن:	1500 کیلوگرم
اندازه حداقل:	520*300 میلی متر
حداکثر اندازه:	1500*750 میلی متر

دستگاه چاپ بصری تمام اتوماتیک YS-12 عمدتاً در مینی LED استفاده می شود،

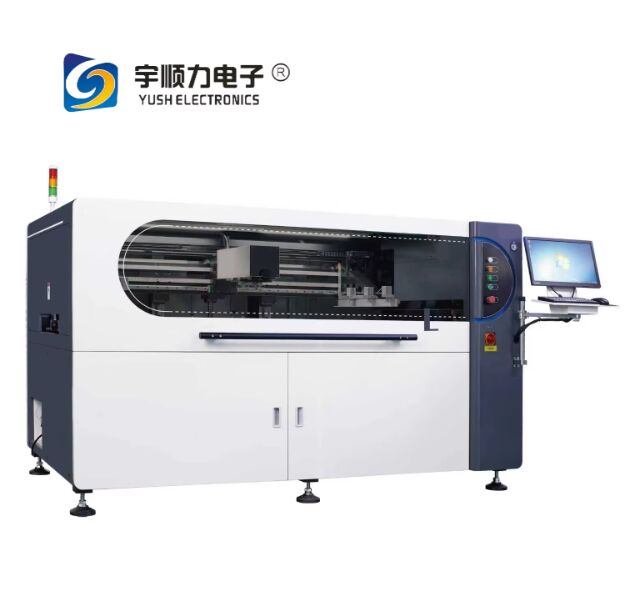

دستگاه چاپ بصری تمام اتوماتیک YS-12

دستگاه چاپ بصری تمام اتوماتیک YS-12 عمدتاً برای کاربردهای مینی LED طراحی شده است و قابلیت های چاپ دقیقی را برای تولید الکترونیکی پیشرفته ارائه می دهد.

بررسی اجمالی محصول

مشخصات فنی

پارامترهای قاب صفحه

حداقل اندازه	520 × 300 میلی متر
حداکثر اندازه	1500 × 750 میلی متر
ضخامت	20-40 میلی متر
حالت موقعیت استنسیل	موقعیت یابی دستی

پارامترهای برد PCB

حداقل اندازه PCB	50 × 50 میلی متر
حداکثر اندازه PCB	1200 × 350 میلی متر
ضخامت PCB	0.4-6 میلی متر
تاب PCB	<1٪
فاصله لبه برد PCB	2.5 میلی متر
ارتفاع برد	25 میلی متر
ارتفاع حمل و نقل	900 ± 40 میلی متر
سرعت حمل و نقل	حداکثر 1500 میلی متر بر ثانیه (قابل برنامه ریزی)
حالت حمل و نقل	مسیر حمل و نقل یک بخش
حداکثر وزن برد PCB	7 کیلوگرم
جهت حمل و نقل	چپ به راست؛ راست به چپ؛ چپ به چپ؛ راست به راست

پارامترهای چاپ

سرعت چاپ	10-200 میلی متر بر ثانیه
فشار چاپ	0.5-25 کیلوگرم
حالت چاپ	چاپ تک یا دو کاردک
فاصله رهاسازی	0-20 میلی متر
حالت Snap-Mode	سه مرحله قالب گیری
نوع کاردک	کاردک لاستیکی/کاردک فولادی
سرعت رهاسازی	0-20 میلی متر بر ثانیه

دقت چاپ

دقت موقعیت تکرار	±0.015 میلی متر
دقت چاپ	±0.025 میلی متر
زمان چرخه (به استثنای تمیز کردن)	<15 ثانیه
زمان تغییر	<5 دقیقه

پارامترهای تمیز کردن

سکته تمیز کردن	تولید خودکار
موقعیت تمیز کردن	تمیز کردن سمت راست
سرعت تمیز کردن	10-200 میلی متر بر ثانیه
مصرف مایع تمیز کننده	خودکار و قابل تنظیم دستی
مصرف کاغذ تمیز کننده	خودکار و قابل تنظیم دستی

پارامترهای تصویر

CCD FOV	10 × 8 میلی متر
نوع دوربین	دوربین دیجیتال 130 مگاپیکسلی
سیستم دوربین	ساختار گزینه قفل بالا/پایین
زمان چرخه دوربین	150 میلی ثانیه
اندازه علامت	0.1-6 میلی متر
تعداد دوری	حداکثر: 1 عدد
تعداد علامت	حداکثر: 4 عدد
تشخیص 2 بعدی	تشخیص قلع کم/چاپ از دست رفته/قلع پیوسته

پیکربندی عملکردی

کنترل ایمنی: باز کردن در برای توقف، هشدار غیرعادی
رابط کاربری هوشمند: رابط کاربری جدید، عملکرد کلید میانبر
تنظیم مجوز: تقسیم اختیارات آزادانه قابل تنظیم برای اپراتورها، تکنسین ها و مهندسان
سیستم MES استاندارد: راه حل های سفارشی صنعت 4.0، ضبط SOP، آپلود داده های تجهیزات
اتصال SPI: جبران خودکار برای آفست، تشخیص قلع ناکافی، تمیز کردن خودکار مش فولادی
سیستم ردیابی: کد اسکن دوربین، اندازه سازگار: 2.5×2.5-8×8 میلی متر

الزامات نصب

وزن دستگاه	1500 کیلوگرم
منبع تغذیه اصلی	AC: 220±10V; 50/60Hz, 3.5KW، با جریان و منبع تغذیه پایدار
سیم زمین	تجهیزات نیاز به اتصال زمین جداگانه با سیم زمین اختصاصی دارند
نوع دوشاخه	انگلیسی SS145 (13A)
منبع اصلی تامین هوا	منبع گاز صنعتی 4.0-6 kgf/cm²، با قطر مجرای هوای مستقیم 8 میلی متری

محیط عملیاتی

دمای کار	-20℃ تا 45℃
رطوبت محیط کار	30٪ تا 60٪
حفاظت الکترواستاتیک	حفاظت الکترواستاتیک اتصال زمین ESD
