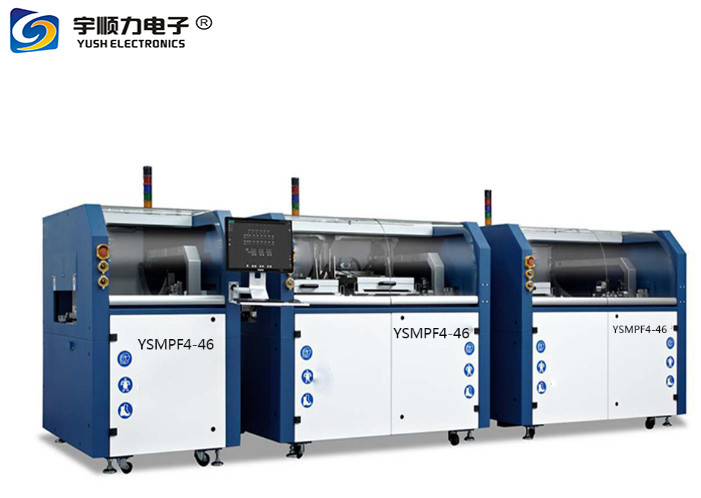

اجاق گاز بدون سرب لحیم کاری بدون سرب لحیم کاری PCB 500X460mm

Name: اجاق گاز بدون سرب لحیم کاری بدون سرب لحیم کاری PCB 500X460mm
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSF4 / 46
Price: 5,500.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین دونگوان

نام تجاری: YUSHUNLI

گواهی: CE ISO

شماره مدل: YSF4 / 46

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 ست

قیمت: USD1000~10000

جزئیات بسته بندی: مورد تخته سه لا

زمان تحویل: 10-15 روز کاری

شرایط پرداخت: L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram

قابلیت ارائه: 80 مجموعه / ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                اجاق گاز برای لحیم کاری سرب, 500X460mm PCB Solder Reflow Oven, 500x460mm pcb reflow oven


ابعاد (L×W×H):	950 x 1776 x 1565 (mm)	تنظیم عرض حمل و نقل:	50-460 (mm)
اندازه PCB:	500 x 460 (mm)	ارتفاع نوار نقاله:	20±900 (mm)
مصرف نیتروژن:	1.5-2m³/h/potx1	ماژول شار x فاصله محور (حداکثر):	510 میلی متر
فاصله محور ماژول شار y (حداکثر):	450 میلی متر	Max. حداکثر nozzle speed سرعت نازل:	7 متر در دقیقه
نازل:	130 میکرومتر، قطر جایگزین

ابعاد (L×W×H):	950 x 1776 x 1565 (mm)
تنظیم عرض حمل و نقل:	50-460 (mm)
اندازه PCB:	500 x 460 (mm)
ارتفاع نوار نقاله:	20±900 (mm)
مصرف نیتروژن:	1.5-2m³/h/potx1
ماژول شار x فاصله محور (حداکثر):	510 میلی متر
فاصله محور ماژول شار y (حداکثر):	450 میلی متر
Max. حداکثر nozzle speed سرعت نازل:	7 متر در دقیقه
نازل:	130 میکرومتر، قطر جایگزین

اجاق گاز بدون سرب لحیم کاری بدون سرب لحیم کاری PCB 500X460mm

500 X 460 (Mm) PCB اندازه با کیفیت بالا ماژول اسپری شار لحیم کاری انتخابی/فر مجدد

مشخصات:

مدل

YSF4/46

YSS4/46

پارامترهای تجهیزات	ابعاد (L×W×H)	950 x 1776 x 1565 (mm)	1700 x 1776 x 1565 (mm)
پارامترهای حمل و نقل	تنظیم عرض حمل و نقل	50-460 (mm)	50-460 (mm)
	اندازه PCB	500 x 460 (mm)	500 x 460 (mm)
	ارتفاع نوار نقاله	20±900 (mm)
سیستم لحیم کاری	دیگ لحیم کاری	دیگ لحیم قلع پمپ الکترومغناطیسی
	مقدار تفاله قلع	0.5 کیلوگرم / گلدان / هفته x1
	مصرف نیتروژن	1.5-2m³/h/potx1
	شماره دیگ لحیم کاری	تک گلدان / دو گلدان / دو گلدان کنترل فردی

ماژول اسپری فلوکس

معرفی:
سر اسپری که از آلمان وارد شده است، رسوب شار کاملاً دقیق و کاملاً مشخص را حتی در کوچکترین مناطق ارائه می دهد.هدف این است که شار فقط روی محل اتصال لحیم کاری اعمال شود، به این ترتیب ناحیه خیس شدن می تواند به کوچکی 3 میلی متر باشد. با این اثر که آلودگی یونی به حداقل می رسد و مصرف شار کاهش می یابد.

امکانات:
صرفه جویی 90٪ در مقایسه با حالت سنتی.ناحیه خیس‌شونده می‌تواند به کوچکی 3 میلی‌متر باشد، تأثیر آلودگی یونی را به حداقل می‌رساند، در همین حال تخته‌ها بدون تمیز کردن تمیز می‌شوند.کنترل سروو موتور دو محوره، دقت موقعیت یابی بالا.حداقل آلودگی یونی

مشخصات فنی:
ماژول شار x فاصله محور (حداکثر)	510 میلی متر
فاصله محور ماژول شار y (حداکثر)	450 میلی متر
حداکثرسرعت نازل	7 متر در دقیقه
محتوای شار	2 L
نوع شار	RO، RE و OR و با استاندارد موثر L0، L1، M0، مطابق با IEC 61190-1-1
سطح موثر شار	L0، L1، M0
نازل	130 میکرومتر، قطر جایگزین
فشار اسپری	0.5 تا 1.0 بار
عرض اسپری	2 ~ 8 میلی متر (با نازل اسپری 130 میکرومتر)
سرعت اسپری	20 میلی متر بر ثانیه
سرعت موقعیت یابی	400 میلی متر بر ثانیه
دقت موقعیت یابی	± 0.2 میلی متر
سیستم شار	2 محوره با سروو درایو

اجاق گاز بدون سرب لحیم کاری بدون سرب لحیم کاری PCB 500X460mm 1

ماژول پیش گرمایش

معرفی:
فرآیندهای لحیم کاری انتخابی فعلی، به ویژه آنهایی که برای لحیم کاری بدون سرب، تخته های چند لایه یا قطعات با جرم بالا هستند، نیاز به افزایش ظرفیت پیش گرم کردن دارند.بخاری مادون قرمز موج کوتاه در پایین و پیش گرمایش همرفتی هوای گرم در بالا، پیش گرمایش یکنواخت را تضمین می کند.

امکانات:
1، طرح بندی بخش بندی شده و مدولار، پیش گرمایش انعطاف پذیرتر.
2، پیش گرمایش IR موج کوتاه را در قسمت پایین پایین بیاورید، کارایی را افزایش می دهد.
3، پیش گرمایش همرفت هوای گرم در بالا، پیش گرمایش یکنواخت تر (اختیاری).

قدرت بخاری بالا	4 کیلو وات
ولتاژ بخاری بالا	220 ولت
پاور بخاری پایین	4.8 کیلو وات
ولتاژ بخاری پایین	220 ولت
فشار CDA	0.5-0.7MPa

اجاق گاز بدون سرب لحیم کاری بدون سرب لحیم کاری PCB 500X460mm 2

ماژول لحیم کاری

مزایای استفاده از پمپ القایی:
درایوهای سروو 1،3 محور، دقت کنترل بالا.
2، حداقل قطر نازل 3 میلی متر است، لحیم کاری نقطه یا مسیر با توجه به اجزای مختلف سوراخ موجود است.
3، حداکثر ارتفاع موج لحیم کاری 5 میلی متر و قابل کنترل است، میزان صعود لحیم کاری تا حد زیادی افزایش یافته است.
4، دو دیگ اختیاری، بالاترین انعطاف پذیری.
5، حفاظت از نیتروژن، فقط مقدار کمی از تفاله.
6، دمای گلدان به طور مداوم نظارت می شود.
7، نظارت بر ارتفاع موج در دسترس است.
8، نظارت بر سطح لحیم کاری موجود است.
9، بدون حرکت مکانیکی و بدون پوشیدن.

مشخصات فنی:
موقعیت نازل لحیم کاری	وسط
محتوای لحیم کاری	13 کیلوگرم
حداکثردمای لحیم کاری	350 درجه سانتی گراد
حداقلقطر داخلی نازل لحیم کاری	3 میلی متر، قطر خارجی 4.5 میلی متر
حداکثرارتفاع موج لحیم کاری	5 میلی متر
سرعت لحیم کاری محور X,Y	10 میلی متر بر ثانیه
سرعت موقعیت یابی محور X,Y	200 میلی متر بر ثانیه
سرعت موقعیت یابی محور Z	100 میلی متر بر ثانیه
دقت موقعیت یابی	± 0.15 میلی متر
حداکثر فاصله لحیم کاری (محور x)	510 میلی متر
حداکثر فاصله لحیم کاری (محور y)	460 میلی متر
حداکثر فاصله محور z	58 میلی متر
حداکثر سرعت حرکت گلدان	5.8 متر در دقیقه
سیستم کنترل	3 محوره با سروو درایو

اجاق گاز بدون سرب لحیم کاری بدون سرب لحیم کاری PCB 500X460mm 3
