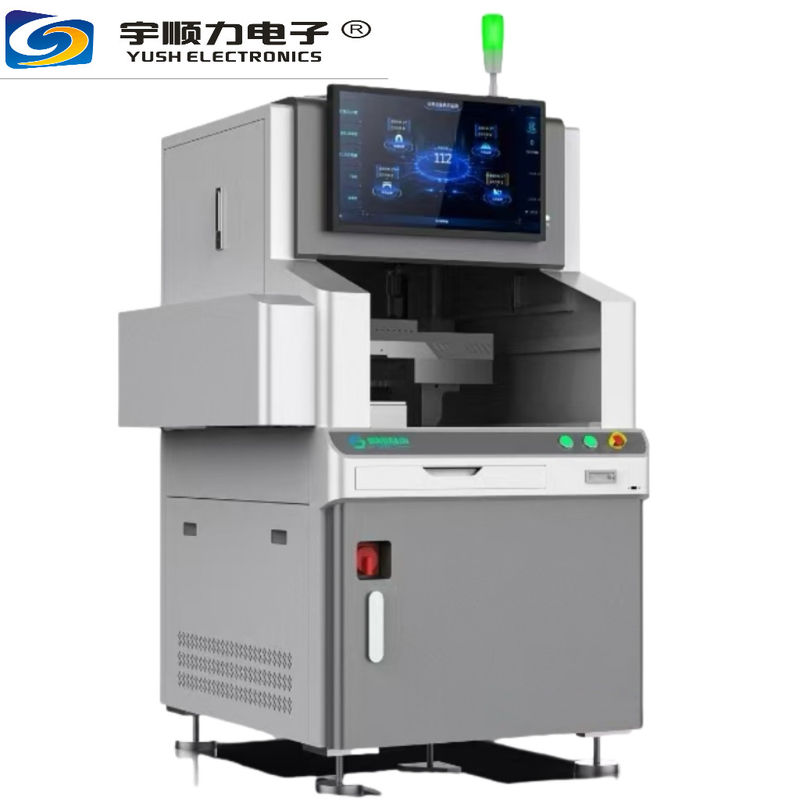

Name: دقت بالا / کیفیت بالا جوش موج انتخابی یکپارچه YS-320Y / YS-320YT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-320Y/ YS-320YT
Price: 18000 USD
Availability: InStock

جزئیات محصول

محل منبع: جیانگسو

نام تجاری: YUSH

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: YS-320Y/ YS-320YT

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1SET

قیمت: USD18000

جزئیات بسته بندی: جعبه چوبی

زمان تحویل: 3-5 دیاس

شرایط پرداخت: L/C، D/P، T/T، Western Union، Paypal

قابلیت ارائه: 100 مجموعه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:

اندازه برد PCB قابل اجرا:	L*W: 50 × 50 ～ 320 × 250 میلی متر	اندازه هیئت مدیره PCB قابل اجرا ضخامت صفحه PCB قابل اجرا:	ضخامت بستر ： 0.8 ～ 3 میلی متر در طول پین ： 3 میلی متر
ارتفاع جزء:	کمتر از 100 میلی متر بالاتر از بستر / کمتر از 50 میلی متر زیر بستر	شکل و شرایط بستر:	1. لبه قرار دادن بستر: بیش از 3 میلی متر از لبه فرآیند بستر. \ n2 وزن شامل اجزای 5 کیلوگرم خم شدن بس
کوره قلع:	مواد کوره قلع / ظرفیت: مواد تمام آلیاژ تیتانیوم / 12 کیلوگرم ظرفیت حمام قلع: قدرت: 4 * 500W، 2KW	قدرت پیش گرمایش:	قبل از گرمای مادون قرمز 1 کیلو وات
حداکثر قدرت:	AC 220V 3.5kW	الزامات N2:	خلوص نیتروژن ： 99.999 ٪ فشار/مصرف ： 0.5MPa/20ℓ/دقیقه ～ 30ℓ/دقیقه/1.2 متر مکعب
نوزل جریان:	0.5 میلی متری دقيقه جوانه مایع وارد شده از ژاپن	ظرفیت شار:	2 L
منبع گاز:	0.5-0.7 مگاپاسکال

اندازه برد PCB قابل اجرا:	L*W: 50 × 50 ～ 320 × 250 میلی متر
اندازه هیئت مدیره PCB قابل اجرا ضخامت صفحه PCB قابل اجرا:	ضخامت بستر ： 0.8 ～ 3 میلی متر در طول پین ： 3 میلی متر
ارتفاع جزء:	کمتر از 100 میلی متر بالاتر از بستر / کمتر از 50 میلی متر زیر بستر
شکل و شرایط بستر:	1. لبه قرار دادن بستر: بیش از 3 میلی متر از لبه فرآیند بستر. \ n2 وزن شامل اجزای 5 کیلوگرم خم شدن بس
کوره قلع:	مواد کوره قلع / ظرفیت: مواد تمام آلیاژ تیتانیوم / 12 کیلوگرم ظرفیت حمام قلع: قدرت: 4 * 500W، 2KW
قدرت پیش گرمایش:	قبل از گرمای مادون قرمز 1 کیلو وات
حداکثر قدرت:	AC 220V 3.5kW
الزامات N2:	خلوص نیتروژن ： 99.999 ٪ فشار/مصرف ： 0.5MPa/20ℓ/دقیقه ～ 30ℓ/دقیقه/1.2 متر مکعب
نوزل جریان:	0.5 میلی متری دقيقه جوانه مایع وارد شده از ژاپن
ظرفیت شار:	2 L
منبع گاز:	0.5-0.7 مگاپاسکال

دقت بالا / کیفیت بالا جوش موج انتخابی یکپارچه YS-320Y / YS-320YT

دقت بالا / کیفیت بالا جوش موج انتخابی یکپارچه YS-320Y / YS-320YT

حل مشکلات در جوش DIP

حل و فصل انعطاف پذیر تولید انواع متعدد و دسته های کوچک (مرسوم و مناسب)
جوش سریع آنلاین، بدون نیاز به لوازم (زنجش مستقیم می تواند با فاصله امن انجام شود)
هزینه خرید تجهیزات بسیار پایین (هزینه سرمایه گذاری اولیه پایین)
هزینه های بسیار پایین استفاده و نگهداری (از پس انداز لاغری قلع، جریان، برق و مواد مصرفی)
نرخ نفوذ قلع 100٪ است و نرخ بهره جوش بیش از 98٪ است
سطح کف بسیار کم (حدود 1 متر مربع)

حالت کار جوش موج انتخابی

در طول جوش انتخابی آفلاین، نوزل جوش ثابت می شود.

حرکت در محور X، Y و Z برای دستیابی به جوش از پیوستهای جوش PCB.

دقت بالا / کیفیت بالا جوش موج انتخابی یکپارچه YS-320Y / YS-320YT 0

جوشاندن موج انتخابی یکپارچه

موارد مشخصات	YS-320Y/YS-320YT
اندازه صفحه PCB مورد استفاده	L*W: 50 × 50 ≈ 320 × 250 میلی متر
ضخامت صفحه PCB قابل استفاده	ضخامت بستر:0.8~3mm / طول پین:در عرض 3mm
ارتفاع قطعات	کمتر از 100 میلی متر بالای بستر / کمتر از 50 میلی متر زیر بستر
شکل و شرایط بستر	1. لبه قرار دادن بستر: بیش از 3mm از لبه فرآیند بستر. n2. وزن شامل اجزای 5KG است.
کوره قلع	مواد کوره قلع / ظرفیت: مواد تمام آلیاژ تیتانیوم / 12 کیلوگرم ظرفیت حمام قلع: قدرت: 4*500W، 2KW
قدرت پیش گرم کردن	پیش گرم کردن مادون قرمز 1KW
کل قدرت	AC 220V 3.5KW
الزامات N2	خالصیت نیتروژن:99.999% فشار/ مصرف:0.5MPa / 20l/min30l/min 1.2 متر مکعب
نوزل جریان	0.5 میلی متری دقيقه جوانه مایع وارد شده از ژاپن
ظرفیت جریان	۲ لیتر
منبع گاز	0.5-0.7Mpa
قطر داخلی نوزل	φ 3mm ~ φ 20mm اندازه قابل تنظیم
ارتفاع قله	تنظیم خودکار/ اندازه گیری ارتفاع
کنترل سیستم	PC+PLC ((Windows+Huichuan)
نرم افزار برنامه نویسی	برنامه نویسی پشتیبانی برای تولید تصاویر آنلاین یا آفلاین
نظارت تصویری	نظارت ویدئویی در زمان واقعی باعث می شود که مشاهده اثر جوش آسان باشد
منبع برق/قدرت	قدرت شروع تک فاز 220V±10:3.5KW
وزن	120 کیلوگرم (که حاوی جوش 12 کیلوگرم است)
YS-320Y ابعاد بیرونی	LWH 910×980×1350 میلی متر (با نمایشگر)
YS-320YT ابعاد بیرونی	LWH 910×980×1500 mm (از جمله پوشش بالایی)

دقت بالا / کیفیت بالا جوش موج انتخابی یکپارچه YS-320Y / YS-320YT 1

مقایسه تجهیزات تولید سنتی

	پروژه	جوشاندن موج معمولی	ربات آهن جوش	ماشین جوش انتخابی
	پروژه
1	دامنه کاربرد تولید	تولید انبوه / فرآیند معمولی	جوش با دسته های کوچک/ فرآیند ساده	دسته های کوچک / مدل های متعدد الزامات کیفیت جوش بالا هستند
2	صفحه مدار چند لایه ای نفوذ قلع از طریق سوراخ	50 درصد	80 درصد	99.99%
3	ظرفیت حمام قلع	400 تا 500 کیلوگرم	سیم جوش	12 کیلوگرم
4	مقدار زباله های جوشنده تولید شده در 8 ساعت	۵٫۸ کیلوگرم	0.5 کیلوگرم	0.2 کیلوگرم
