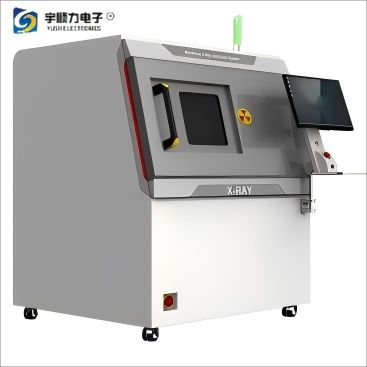

راه حل پرتو ایکس با راندمان بالا YS-X6600، تولید کننده سیستم بازرسی پرتو ایکس میکروفوکوس

Name: راه حل پرتو ایکس با راندمان بالا YS-X6600، تولید کننده سیستم بازرسی پرتو ایکس میکروفوکوس
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X6600
Price: 38650 USD
Availability: InStock

جزئیات محصول

محل منبع: گوانگدونگ

نام تجاری: YUSH

شماره مدل: YS-X6600

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: USD38650

زمان تحویل: 20 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union

قابلیت ارائه: 100

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:

وزن:	1170 کیلوگرم	مدل:	YS-X6600
اندازه استاندارد:	۵۴۰ میلی متر*۴۵۰ میلی متر	حداکثر قدرت:	1700 وات

وزن:	1170 کیلوگرم
مدل:	YS-X6600
اندازه استاندارد:	۵۴۰ میلی متر*۴۵۰ میلی متر
حداکثر قدرت:	1700 وات

راه حل پرتو ایکس با راندمان بالا YS-X6600، تولید کننده سیستم بازرسی پرتو ایکس میکروفوکوس

1درخواست

1: نیمه هادی	2: الکترونیک خودرو	3: پی سی بی ای	4: LED
5: بازرسی BGA/QFN	6: ریخته گری آلومینیوم	7: قالب	8: اجزای الکتریکی و مکانیکی
9: دانه های کشاورزی ارگانیک	10: بخش هواپیمایی	11: محور چرخ	12: سیم/USB/پلاک

2عملکردها و ویژگی ها

عملکرد	مزایا
لوله اشعه ایکس و دتکتور می تونن در جهت Z حرکت کننسرعت میز حرکت در امتداد جهت X-Y را می توان تنظیم کرد.	دامنه تشخیص موثر بزرگتر، افزایش بزرگنمایی و کارایی تشخیص محصول.
دتکتور صفحه صاف دیجیتالی با وضوح بالازاویه شیب60° است، نمونه ها را می توان با یک چشم انداز منحصر به فرد مشاهده کرد.	آسان برای شناسایی نقص های جانبی محصول و به دست آوردن هیچ زاویه مرده تشخیص.
طول عمرلوله اشعه ایکس، بدون نگهداری برای زندگی.	بهترین منبع اشعه ایکس ژاپنی Hamamatsu را در جهان اتخاذ کنید
خطا کمتر از 2.5μm قابل تشخیص است. دقت تکرار تشخیص بالا.	آساني براي تشخيص خم شدن سيم طلايي و شکستن بسته نيمه هدايت کننده
عملکرد اندازه گیری قدرتمند CNC، می تواند به طور خودکار تست، برنامه تست می تواند ویرایش شود.	مناسب برای بازرسی در مقیاس بزرگ و بهبود کارایی تشخیص.
فضای بازرسی بزرگ، می تواند نمونه های مختلف بزرگ را قرار دهد. میز می تواند آیتم های 10KG را حمل کند.	میز بزرگ برای تخته های کنترل صنعتی بزرگ، نوارهای LED بسیار طولانی و محصولات الکترونیکی برای زمینه های مختلف
نمای بزرگ ناوبری، جدول به جایی که شما با ماوس کلیک می کنید حرکت می کند.	بسیار آسان برای کار، به سرعت پیدا کردن نقص های آیتم و بهبود کارایی تشخیص

3پارامترهای فنی سخت افزار

نوع لوله	لوله اشعه ایکس با میکرو فوکوس مهر شده
ولتاژ لوله	ولتاژ لوله
جریان لوله	10-200uA(نرم افزار محدود به 89uA)
اندازه نقطه فوکال	5-15μm
روش خنک کننده	خنک سازی با کنوکشن
نوع آشکارساز	آشکارساز صفحه تخت دیجیتال HD (FPD)
منطقه تصویربرداری	130mm*130mm
ماتریس پیکسل	1536*1536 پیکسل
زاویه شیب	0 تا 60 درجه
دقت تست تکراری	3μm
سرعت بازرسی نرم افزار	3.0s/point (به استثنای زمان بارگیری و تخلیه)
اندازه استاندارد	۵۴۰ میلی متر*۴۵۰ میلی متر
منطقه بازرسی موثر	۵۰۰ میلی متر × ۴۲۰ میلی متر
ظرفیت حمل	≤5kg
پلت فرم عملیاتی	ماوس، صفحه کلید، دو حالت کار
صفحه سرب داخلی	صفحه سربی با ضخامت 5 میلی متر (عایق تابش)
ابعاد	1245mm ((L) * 1230mm ((W) * 1900mm ((H)
وزن	۱۱۷۰ کیلوگرم
منبع برق	AC 110-220V(+10%(((تامین برق بین المللی)

4پارامترهای فنی نرم افزار

BGA کوتاه	تصاویر پیش تنظیم NG، تضاد نرم افزار و تشخیص خودکار
جوش دروغین BGA	تصاویر پیش تنظیم NG، تضاد نرم افزار و تشخیص خودکار
اندازه گیری مساحت	استاندارد اندازه ناحیه پیش تنظیم شده، عملکرد درخواست محصول NG.
اندازه گیری	فاصله، منحنی خط طلایی، شیب، زاویه و غیره
موقعیت گذاری خودکار	قدرت روی میز عملکرد صفر اتوماتیک، تنظیم مجدد سیستم
حالت کنترل	کنترل CNC اتوماتیک، صفحه کلید کنترل دستی، ماوس، 3 حالت اختیاری هستند.

5کنترل جدول

1سرعت میز می تواند توسط نوار فاصله تنظیم شود: سرعت پایین، عادی و بالا.

2حرکت سه محور X، Y، Z و زاویه شیب توسط صفحه کلید کنترل می شود.

3. نمای بزرگ ناوبری، تصویر ناوبری روشن، جدول به جایی که شما کلیک می کنید حرکت خواهد کرد.

6برنامه نویسی CNC

1فقط با کلیک کردن روی ماوس می توانید برنامه بنویسید.

2. جدول شی حرکت در امتداد X، جهت Y برای موقعیت؛ لوله اشعه ایکس و آشکارگر حرکت در امتداد جهت Z برای موقعیت.

3ولتاژ و جریان توسط نرم افزار تنظیم می شود.

4تنظیمات تصویر: روشنایی، کنتراست، افزایش خودکار و نوردهی

5. کاربران می توانند زمان توقف برای تبدیل برنامه را تغییر دهند.

6. سیستم ضد برخورد می تواند شیب و مشاهده قطعات کار را به حداکثر برساند.

7-تحليل اتوماتيك قطر نسبت حفره، مساحت و گردی BGA.

7اصول کار اشعه ایکس
