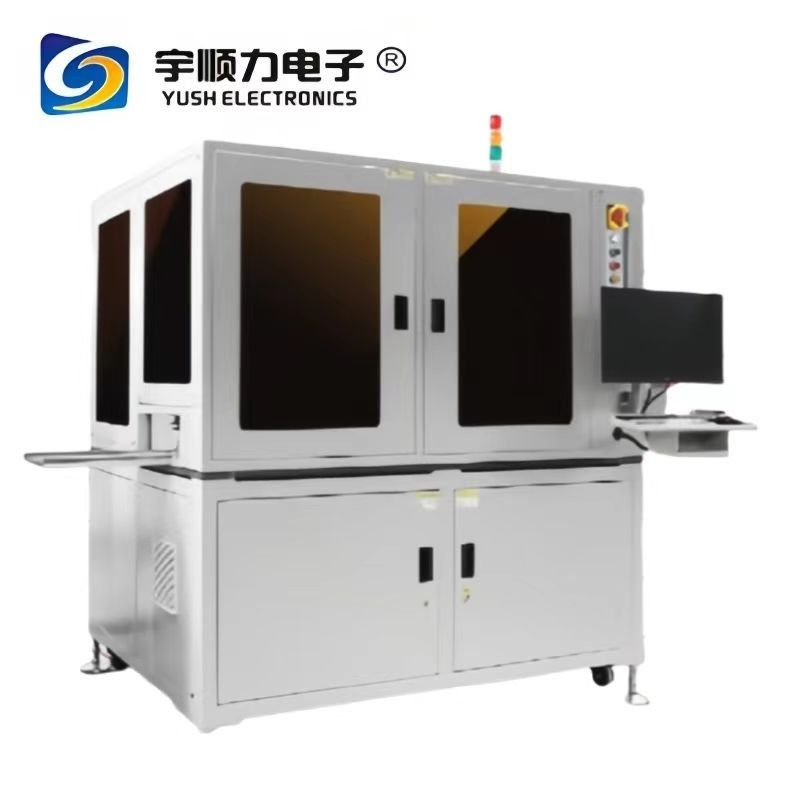

دستگاه جداکننده برد مدار چاپی با دقت بالا و چهار محور YSVC-600

اندازه کاری

منطقه کار

۳۵۰ × ۳۵۰ میلی متر (تعداد بزرگ قابل تنظیم)

ضخامت PCB

0.3 ~ 3.5mm

نام تجاری سخت افزار

روش های جمع آوری زباله

جعبه جمع آوری گرد و غبار

روش جمع آوری گرد

خلاء بالا یا پایین

جمع آوری گرد و غبار

خلاء بالا 2HP-3HP/خلاء پایین

پارامترهای جعبه

3HP-5HP

برند سوئیچ سنسور

پاناسونیک ژاپن

مارک موتور سرو

پاناسونیک ژاپن

مارک تفنگ بادی یون الکترواستاتیک

تایوان

برند راهنما

PMI تایوان

مارک پیچ

درجه آسیاب تایوان TBI

برند دوربین CCD

آلمان BASLER

برند اسپندل

ژاپن NAKANISHI

برند میزبان کامپیوتر

میزبان برند ASUS

وزن ماشین

۸۴۰ کیلوگرم

شبکه ی امنیتی

تایوان

برق

منبع برق

AC220/380V50/60HZ سه فاز

هوا فشرده

0.4-0.6 MPA (با فیلتر)

کار کردن

زبان چینی / انگلیسی اختیاری

سیستم

روش کنترل نرم افزار

کنترل سیستم کنترل صنعتی PC+

روش های برنامه ریزی

برنامه نویسی کامپیوتری، اسکن و ویرایش برنامه های AOI سریعتر و دقیق تر

چراغ هشدار

هشدار صدا و نور سه رنگی (کار عادی، انتظار آزمایش، هشدار خطا)

با هشدار خطا: عدم ثبات فشار هوا، مسدود شدن، برخورد

تولید ایمن

تولید حالت سفارش، حفاظت از چهار سطح رمز عبور (خودکار، دستی، حفاظت از سنسور، و غیره)

پارامترهای فنی

عملکرد آماری

هر دو صفحه چپ و راست با عملکرد آماری

عملکرد مدیریت اطلاعات

پشتیبانی از سیستم اطلاعات MES برای اتصال یکپارچه تجهیزات و مدیریت اطلاعات، Open Ethernet Interface و پشتیبانی از پروتکل ارتباطات شبکه TCP/IP،و نرم افزار و برنامه های مرتبط لازم؛ پورت تابع BAR CODE را باز کنید.

X.Y، Z، محور محور

سرو موتور + پیچ، ریل راهنما

روش های ورودی و خروجی میز کار

سرو موتور + پیچ، ریل راهنما

نیازمندی های محصول برش

میز کار چپ و راست می تواند محصولات مختلف را در همان زمان جدا کند

الزامات ارتفاع برش

میز کار چپ و راست می تواند در همان زمان ارتفاعات مختلف و محصولات را جدا کند

الزامات شناسایی نقطه MARK

نقاط نشان شکل های مختلف را می توان شناسایی کرد و نقاط نشان را می توان قبل از هر بخش آزادانه تنظیم کرد.

الزامات دیافراگم LED

روشنایی دیافراگم LED را می توان در نرم افزار تنظیم کرد

دوربین

دوربین کنترل شده توسط نرم افزار بالا و پایین حرکت می کند

روش های قرار دادن و تنظیم PCB

لوازم ثابت جهانی، PIN موقعیت، لوازم ثابت ابزار

قطر برش فرنیشر زنگ زد

0.8-3.0mm

مدیریت ماشین تراش

این نرم افزار می تواند به طور خودکار ارتفاع را با توجه به ضخامت صفحه PCB و طول سختی برش دهنده تنظیم کند تا عمر سرویس برش دهنده و تشخیص ابزار استاندارد را افزایش دهد.

اتصال MES

عملکرد بندر بندر باز MES

اسکن کد بار

باز کردن بار کد اسکن پورت

سرعت برش

0-100mm/S قابل تنظیم در ثانیه

میز کار

دو میز کار

عملکرد برش

مي تونه راست، خم شده، L شکل، U شکل برش

تیراندازی مشکل

نرم افزار می تواند نقاط خرابی را تشخیص دهد، قابلیت تشخیص پورت I / O را دارد و هشدارهای دقیق دارد

خدمات

گارانتی ماشین 15 ماهه. نقاط فروش ما سوژو، دونگ گوآن، ایالات متحده، برزیل، بریتانیا، فرانسه و ترکیه هستند. به نمایندگی خارجی ما خوش آمدید.

میز کار

مدل

مشخصات

اندازه کار

ابعاد ماشین W.D.H.

وزن خالص

میز های دوگانه

YSVC-600-AS

نوع استاندارد

۳۵۰*۳۵۰ میلی متر

1382*1056*1500 میلی متر

۸۴۰ کیلوگرم

میز های دوگانه

YSVC-600AW

گسترش یافته

500*500 میلی متر

1682*1356*1500 میلی متر

۹۴۰ کیلوگرم
