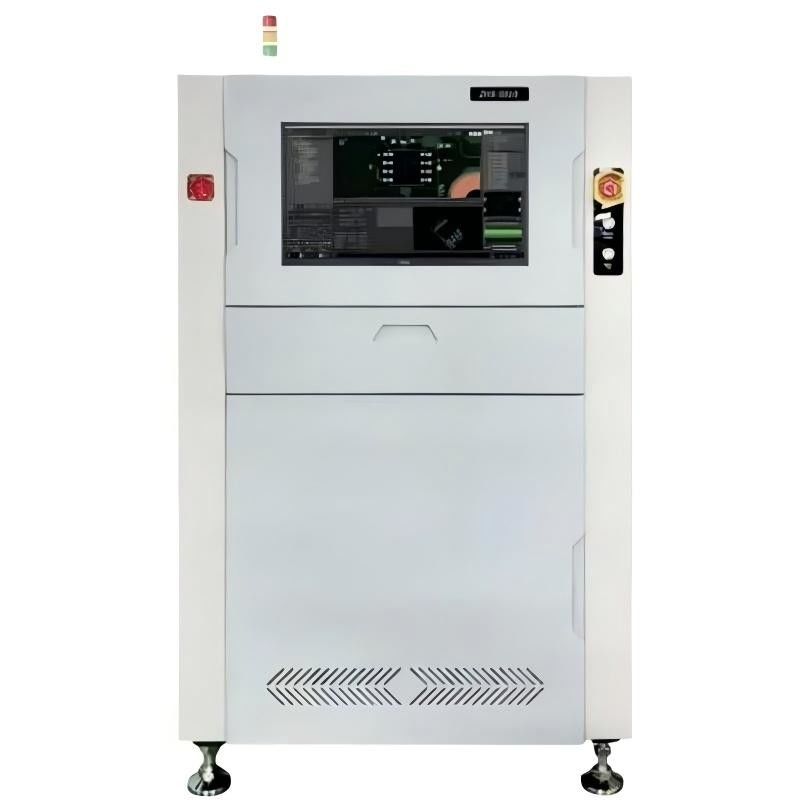

تجهیزات بازرسی نوری کاملا اتوماتیک با یک یا دو خط

Name: تجهیزات بازرسی نوری کاملا اتوماتیک با یک یا دو خط
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-S910
Price: 15,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: جیانگسو

نام تجاری: YUSH

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: YSL-S910

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: USD 12800~17800

جزئیات بسته بندی: جعبه تخته سه لا

زمان تحویل: 7 روز

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union

قابلیت ارائه: 10 ست در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                AOI آنلاین با دقت بالا,AOI آنلاین با یک خط,AOI دو لاین آنلاین, Single Lane Online AOI, Dual Lane Online AOI


منبع برق:	220 ولت ± 10٪، 50/60 هرتز، 1.6 کیلو وات	سیستم عامل:	ویندوز 10 پرو
نمایش دادن:	لامپ 24 اینچ	دوربین:	OCD با سرعت بالا 12MP ((25MP برای گزینه)
لنز:	لنز Telecentrice

منبع برق:	220 ولت ± 10٪، 50/60 هرتز، 1.6 کیلو وات
سیستم عامل:	ویندوز 10 پرو
نمایش دادن:	لامپ 24 اینچ
دوربین:	OCD با سرعت بالا 12MP ((25MP برای گزینه)
لنز:	لنز Telecentrice

تجهیزات بازرسی نوری کاملا اتوماتیک با یک یا دو خط

YSL-S910 تجهیزات بازرسی نوری کاملا خودکار با یک یا دو خط

ویژگی ها
الگوریتم شناسایی و تشخیص هوشمند، به سرعت
برنامه ریزی و تشخیص دقیق
پلتفرم کنترل با دقت بالا
پلتفرم حرکت سیستم راننده دوگانه را اتخاذ می کند،سرعت بالا،ثابت
هيچ ارتعاشي، هيچ صداي
دوربین صنعتی با سرعت بالا
سیستم شبکه ساختاری چند پروژکتور
الگوریتم تغییر فاز N مرحله بر اساس Moir é فرنج می تواند ارائه دهد
سطح میکرومتریدقیقیت تشخیص؛رئیس چند شبکه اختیاری برای آسان
استفاده از انعکاس و سایه
تجهیزات بازرسی نوری کاملا اتوماتیک با یک یا دو خط 1

تکنولوژی بازسازی ابر نقطه ای سه بعدی منحصر به فرد می تواند به طور قابل توجهی دقت تشخیص و Abiity تشخیص را بهبود بخشد، می تواند به طور موثر منطقه کور تشخیص دو بعدی را پوشش دهد،2D دشوار است برای تشخیص IC پا، توان شناور شدن قطعات می تواند به میزان 100 درصد تشخیص برسد.

تجهیزات بازرسی نوری کاملا اتوماتیک با یک یا دو خط 2

تحت هماهنگی عمیق دوربین فوق العاده با سرعت بالا 12MP با وضوح بالا COAXPRESS و چندین مجموعه از واحدهای پروژکتور دیجیتال 1080P، از طریق منبع نور چند مرحله ای RGBW چهار رنگ LED برج،۳۶۰ درجه غیر زاویه مرده پروژکتور دیجیتال و کسب تصویر کارآمد و اثر واقعی را می توان به دست آورد.

تجهیزات بازرسی نوری کاملا اتوماتیک با یک یا دو خط 3

پروفایل سنجی فاز (PMP) بر اساس پروژکتور حرکت سینوسایدال توسط شبکه ساختاری،تصاویر چندگانه با تغییر فاز جدا،برای محاسبه توزیع فاز توسط چند فاز،مثلث و غیره برای به دست آوردن دقیق بالا outine و حجم از شیبرای دستیابی به نمایش تصاویر استریوسکوپی سه بعدی رنگ واقعی

技术参数ECHNمنCAL پارامتر
影像系统 سیستم بینایی	S910	S920	D910 D920
摄像头 دوربین	دوربین سی سی دی با سرعت بالا، ۱۲ میلیون پیکسل ((انتخاب: ۲۵ میلیون پیکسل) OCD با سرعت بالا ۱۲MP ((برای گزینه ۲۵MP)
镜头 لنز	工业镜头 لنز تلسنتریس
投影单元 سیستم پروژکتور	4 جهت پروژکتور نور 4 شبکه ی پرتاب جهت دار
منبع نور	环形RGBW四色LED光源 حلقه RGBWLEDLight
دقيقيت ريزولوشن	15μm ((اختيار12μm,10μm,8μm)
مسافت پرواز	60×45mm ((15μm) / 48×36mm ((12μm) / 40×30mm ((10μm)
检测能力 عملکردe
محدوده اندازه گیری ارتفاع سه بعدی محدوده اندازه گیری ارتفاع سه بعدی	标准精度下: - 2~20mm,高精度下: - 2~10mm
رزولوشن بالا وضوح ارتفاع	0.4μm
دقيقيت بررسي درجه بالا دقت ارتفاع در یک هدف معتبر	±3μm
تکرار پذیری و بازتولید پذیری GR&R	≤10٪
دقت XY دقت موقعیت شیفت	10μm	5μm	10μm 5μm
检测不良类型 nspectionنوع	缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,多锡,少锡,短路, اندازه گمشده، تغییر یافته، منحرف شده، سنگ قبر، تابلو تبلیغاتی، برگردانده شده، قطب معکوس، اشتباه، آسیب دیده، بیش از حد پایین، ناکافی، کوتاه، ابعاد.
板?? جبران خسارت PCB Warpage	±5mm ((2٪)
تجهیزات پارامترهای ماشین
检测基板尺寸范围 محدوده اندازه تخته	双轨时:50×50?? 510×300mm ((Max:510×320mm نیاز به توضیحات قبل از تولید) 50 × 50 ≈ 510 × 460 میلی متر 单轨时:50×50??510×560mm
零件上下限高 فاصله بالا/باطن روبات	۴۰/۴۰ میلی متر
ضخامت PCB ضخامت PCB	0.5-5.0mm
ارتفاع راه آهن ارتفاع کانویر	900±20 میلی متر
尺寸 ((宽×深×高,高度不含三色报警灯) ابعاد (W × D * H، شامل نور برج نیست)	۱۲۰۰×۱۲۸۰×۱۶۵۶ میلی متر	1382×1389×1600 میلی متر	۱۲۰۰×۱۵۲۰×۱۶۵۶ میلی متر	1300×1632×1600 میلی متر
驱动系统 راننده	伺服电机 سرو موتور	دستگاه برق مستقیم موتور خطی	伺服电机 سرو موتور	دستگاه برق مستقیم موتور خطی
وزن وزن	~700 کیلوگرم	~900kg	~950kg	~1150kg
برق منبع برق	220V±10٪،50/60Hz،1.6KW		220V±10٪،50/60Hz،2.5KW
气源 تامین هوا	0.5mpa،40cm3/min
سیستم عامل سیستم عملیاتی	ویندوز 10 پرو
پارامتر اصلی پارامترهای PC	CPU:Intel I9،RAM:128G،HDD:1TB S SD+4TB企业级HDD،GPU:RTX3060 ((12G显存) Intel 9 CPU،Memory:128G،Hard disk 1TB SSD+4TB Enterprise-dass HDD،GPU:RTX3060 ((12GMemory)
显示器 نمایش	لامپ 24 اینچ
界面显示 نتیجه	2D/3D真彩图 رنگ واقعی 2D / 3D
