ابعاد: |
580mm*910mm*1650mm |
وزن: |
۵۰۰ کیلوگرم |
حداکثر ضخامت قطعه کار machable: |
4 میلی متر (لطفاً از قبل با سازنده تجهیزات ارتباط برقرار کنید) |
منبع: |
واحد فاز AC220V±10٪، حداکثر قدرت 4.5KVA |
نوع محصولات قابل پردازش: |
QFN، DFN، BGA، LGA، FC، MEMS، صفحه BT مهره نور LED و سایر مواد با مشخصات فیزیکی یکسان |
دمای عملیاتی تجهیزات: |
23℃±2℃ |
۱- الزامات محیط استفاده از تجهیزات و پارامترهای فنی

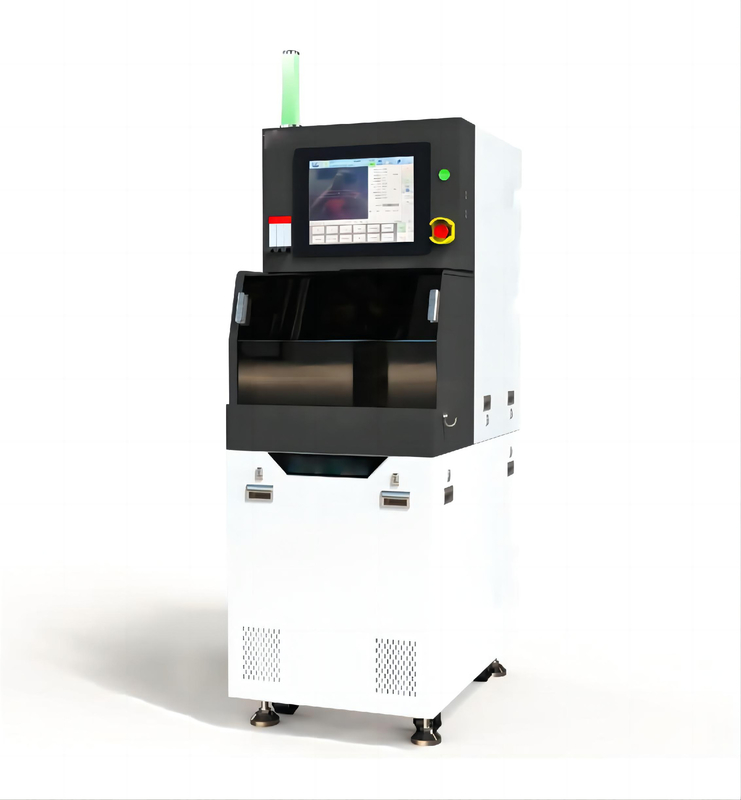

YSL3600 ماشین تراش دقیق یک محور حالت برش کارآمد؛ حداکثر اندازه قطعه کار پردازش 150 * 150mm است، مناسب برای مواد زیرپوش بسته بندی کوچک، برش مواد نرم،بارگذاری و تخلیه دستی، انتقال اتوماتیک و موقعیت، برش تراز اتوماتیک
1. دستگاه نوشتن باید بدون ارتعاش آشکار نصب شود. اتاق را بدون گاز خوردگی و میدان مغناطیسی قوی تمیز کنید. دمای کار بین 20 تا 25 درجه سانتیگراد است و ثابت است.رطوبت نسبی <60٪، هيچ رطوبتي وجود نداره
2هواى فشرده اى كه توسط ماشين كليپ استفاده مى شود بايد بدون روغن و آب پاك باشد و هواى فشرده بايد از طریق خشک كننده سرد تصفيه شود.
3کیفیت آب خنک کننده برش دستگاه برش باید پاک باشد و بدون آلودگی باشد و دمای آب باید در حدود 16-20 °C باشد.و نوسان دمای آب کمتر از یا برابر با ± 1°C است.· دمای آب بیش از حد ممکن است باعث شکستن لبه برش، فرسایش غشا، تیغه و برش شود ؛ دمای آب ماشین برش باید بین 9 تا 16 درجه سانتیگراد باشد.و نوسان دمای آب کمتر از یا برابر با ± 2°C است.درجه حرارت آب بیش از حد ممکن است باعث ذوب شدن قلع، برش معکوس و قطع شکسته شود.
4کیفیت آب آب خنک کننده ای که در دستگاه نوشتن استفاده می شود باید تمیز و بدون ناخالصی باشد، دمای آب باید بین 12 تا 20 درجه سانتیگراد باشد.و نوسان دمای آب کمتر از یا برابر با ± 1°C است.اگر دمای آب از استاندارد فراتر رود، ممکن است بر خنک سازی پیچ تاثیر بگذارد، بر دقت و ثبات پیچ تاثیر بگذارد و منجر به انحراف برش شود.کیفیت پایین برش و سایر شرایط. (با دمای اتاق و دمای برش در عرض ± 3°C)
5مقدار روغن منبع گاز کمتر از 0.5mg / m3 است.
| پایه پارامترها |
| ابعاد طرح |
580mm × 910mm × 1650mm |
| وزن |
حدود 600 کیلوگرم |
| حداکثر ضخامت قطعه کار قابل برش |
4mm ((لطفاً با تولید کننده تجهیزات از قبل تماس بگیرید) |
| نوع محصولات قابل پردازش |
QFN,DFN,BGA,LGA,FC,MEMS,LED صفحه BT و سایر مواد دارای ویژگی های فیزیکی مشابه |
| منبع |
واحد فاز AC220V±10٪، حداکثر قدرت 4.5KVA |
|
هوا فشرده
|
فشار هوا فشرده: بیشتر از 0.6MPa، نوسانات فشار کمتر از 0.02MPa |
| فشار کاری تجهیزات:0.55-0.6MPa |
| حداکثر مصرف: 200 لیتری در دقیقه |
| دقت فیلتر کردن: 0.01μm/99.5٪ هوای فشرده پاک بدون روغن |
|
آب خنک کننده
|
فشار:0.2-0.3MPa |
| اوج مصرف:2.0 لیتری/دقیقه |
| |
دمای: 17 °C ± 2 °C (بر اساس تنظیم قدرت مورد نیاز مواد پردازش، هرچه قدرت بیشتر باشد، دمای پایین تر است) |
| آب رو قطع کن |
فشار:0.2-0.3MPa |
| اوج مصرف:6.0 لیتری/دقیقه |
| دمای10°C-16°C ((وقتی دمای آب نیاز ویژه ای دارد، لطفا با تولید کننده تجهیزات از قبل تماس بگیرید) |
| خروجی هوا |
کل تخلیه هوا از تجهیزات:1.5 متر3/دقیقه |
| سرعت هوا در خروجی هوا:>17 m/s |
| دمای عملیاتی تجهیزات |
23°C±2°C |
| رطوبت نسبی محیط زیست |
۴۰ تا ۶۰ درصد، هیچ رطوبت |
| محل قرار دادن تجهیزات |
دور از منبع ارتعاش نگه دارید، دور از باد قوی، گرد و غبار، مه آب، دستگاه مه روغن نگه دارید. |
2,
2. سیستم برش
| محور X برش پارامترها |
| سیستم های هدایت و محرک |
موتور: AC servo motor |
| راهنما: ریل راهنما و پیچ توپ |
| منطقه برش |
به طور موثر منطقه φ150mm برش |
|
محدوده
اندازه قطعه کار
|
حداکثر 150 میلی متر |
| یک مرحله 0.001 میلی متر |
|
سرعت
|
حداکثر سرعت 600mm/s |
| سرعت بازگشت 600mm/s |
| محدوده تنظیم سرعت برش:0.1mm/s - 400mm/s |
| نسبت وضوح |
0.001mm |
| سیستم کنترل |
موتور سرو AC |
| محور Y برش پارامترها |
سیستم های هدایت و محرک
|
موتور: AC servo motor |
| راهنما: ریل راهنما و پیچ توپ |
| منطقه برش |
منطقه برش موثر φ150mm |
تنظیم دامنه اندازه قطعه کار
|
حداکثر 150 میلی متر |
| یک مرحله 0.0001mm |
| سرعت |
حداکثر سرعت 200mm/s |
| محدوده تنظیمات مرحله ای |
از 0 تا 300 میلی متر |
| نسبت وضوح |
0.0001 میلی متر |
| سیستم کنترل |
سیستم حلقه بسته از سرو موتور AC + لوله شبکه |
دقت گام
|
دقت تک مرحله ای:0.002mm/5mm |
| حداکثر خطا در طول فرآیند:0.005mm/150mm |
| محور Z برش پارامترها |
سیستم های هدایت و محرک
|
موتور: AC servo motor |
| راهنما: ریل راهنما و پیچ توپ |
| حداکثر ضربه |
30mm ((وقتی نصب φ 55.56 تیغه سخت، تیغه در مورد 16.5mm از صفحه کار) |
| سرعت |
حداکثر سرعت 30mm/s |
| حداقل ضخامت لیوان مکش |
14 میلی متر |
| حداکثر ضخامت برش |
۴ میلی متر |
| نسبت وضوح |
0.0001 میلی متر |
| دقت موقعیت مجدد |
0.001mm |
| سیستم کنترل |
موتور سرو AC |
| محور θ برش پارامترز |
| سیستم راننده |
موتور: موتور DD |
| حداکثر ضربه |
360° ((100° در جهت مخالف جهت ساعت در صفر تا 360° در جهت ساعت) |
| سرعت |
حداکثر سرعت 180°/ ثانیه |
| نسبت وضوح |
0.0005 درجه |
| سیستم کنترل |
کدگر زاویه چرخش |
| اسپیندل برش پارامترها |
| محور اصلی |
لانه: یک لانه هوا با فشار بالا |
| موتور: DC |
| نرخ چرخش |
۶۰۰۰ دور در دقیقه - ۴۰۰۰۰ دور در دقیقه |
| قدرت |
1.5kW |
| تیغه می تونه نصب بشه |
چاقوی نرم (قطر φ 49mm ~ φ 60mm) |
| الزامات فشار تغذیه |
0.55MPa - 0.6 MPa |
| پوشش اسپری |
پوشش اسپری استاندارد با اسپری مستقیم و اسپری جانبی |
| نصب اختیاری نوزل تمیز کننده |
| سایر |
نصب چرخ دنده ساختار مونتاژ را اتخاذ می کند |
| CCD تصویر سیستم |
| سیستم |
سیستم ضبط بر اساس گرافیک هدف دوربین HD |
|
عملکرد
|
ساختار دوربین با قدرت بالا |
| سیستم منبع نور: منبع نور LED، نور مستقیم + نور حلقه ای |
| تنظیم خودکار شدت نور |
| تراز مکانیزاسیون خودکار |
| دقت تراز |
± 1 پیکسل |
| اندازه تراشه موجود |
و 0.2 میلی متر یا بیشتر |
|
گرافیک
نرخ تشخیص
|
نرخ عبور > 98٪ بدون شناسایی خطا |
| |
شناسایی گرافیکی خودکار اجازه می دهد تا محدوده تغییر زاویه محصول: در عرض 5 ° |
| سایر عملکردها |
| صفحه لمسی |
صفحه لمسی LCD 15 اینچی |
| چراغ هشدار |
بالا تجهیزات مجهز به قرمز، زرد و سبز چراغ های سیگنال سه رنگ و زنگ |
|
حفاظت از تجهیزات و هشدار
|
عملکرد حفاظت: در هنگام قطع برق، محصول و تیغه می توانند به طور موثر از آسیب محافظت شوند. |
| گره اصلی می تواند در صورت عدم وجود فشار هوا کافی یا قطع هوا محافظت شود. |
| هنگامی که منبع آب اسپینل کافی نیست، آژیر متوقف می شود و اسپری مستقیم آب و اسپری آب جانبی می تواند به طور خودکار قطع شود. |
| آب قطع شد، زنگ قطع شد. |
| |
آژیر زندگی تیغه (می تواند پس از آژیر برداشته شود، پس از پردازش قطعه فعلی، نمی تواند قطعه بعدی را شروع کند). |
| تمام قطعات خلاء درجه خلاء کافي ندارن، باعث هشدار ميشه |
| محافظت از آلارم اضافه بار اسپندل |
| مقدار تفاوت ارتفاع چند اندازه گیری هشدار بیش از حد بزرگ است. |
| هنگامی که درب دستگاه بسته نمی شود، عملیات برش نمی تواند ادامه یابد. |
| حرکت تجهیزات |
قسمت پایین دستگاه مجهز به پاهای جذب شوک برای تنظیم سطح و رول های بار برای حرکت است. |
| USB |
USB30 |
|
رابط کاربری نرم افزار
|
رابط چيني که مي تونه چند تا فایل پردازش و دوي شلاق رو نگه داره |
| پشتیبانی برای برش چند تکه |
| بازرسی می تواند در هر زمان در طول فرآیند برش متوقف شود. |
| با حالت برش نیمه اتوماتیک |
|
پس از تنظیم خواندن، محصول می تواند به طور خودکار تکمیل پیش تنظیم، شناسایی نمودار خودکار چاقو، و به طور خودکار انجام برش
از راه هاي مختلف.
|
| اجرای اتوماتیک جبران خسارت از دست رفتن تیغه، بررسی کیفیت قطع اتوماتیک، بررسی آسیب تیغه اتوماتیک. |
| حالت برش: حالت برش خودکار و حالت برش نیمه خودکار وجود دارد. |
| سرعت حرکت X، Y، θ و غیره در طول عملیات تراز توسط خود کاربر تنظیم می شود. |
| پوشش اسپری رو قطع کن |
برش آب اسپری قبل و بعد از پیکربندی اسپری |
| پرده هوا آب |
پرده آب و هوا در وسط حفره برش و بخش میکروسکوپ نصب می شود |
| سیستم خلاء |
ژنراتور خلاء |
| اندازه گیری جریان آب برش |
اندازه گیری جریان مکانیکی |
3دقت و عملکرد تجهیزات
| دقت و عملکرد |
| راست بودن XY |
0.005mm / 150mm ((در هنگام برش اندازه های بزرگتر از قبل اعلام کنید) |
| مسطحیت صفحه کار |
0.01mm/Φ150mm |
| عمق محور XY |
0.01mm/150mm |
| دقت گام در محور Y |
یک مرحله 0.002 / 5mm |
| کل سفر 0.005 / 150mm |
|
فلانژ پیچ و تاب موازی با است
محور X
|
0.001mm / 30m یا 0.005mm / 150mm |
| دقت تکرار موقعیت در محور Z |
0.001mm / 50 بار |
4خدمات فنی و خدمات پس از فروش
1. ارائه مجموعه ای از دستورالعمل و گواهی کیفیت تجهیزات.
2طرف ب مسئول نگهداری و پشتیبانی فنی بعد از فروش استزمان گارانتی رایگان کل ماشین 18 ماه است (به جز دستگاه هایآسیب ناشی از عملکرد مصنوعی یا نادرست).
3آموزش فنی برای پرسنل فنی و اپراتورهای طرف A انجام می شود.از جمله اصول اساسی و مراحل عمل، احتیاط های استفاده، قوانین استفاده ایمن،روش های نگهداری روزانه و توابع نرم افزارهای کاربردی.
4.طرف ب برای مدت طولانی پشتیبانی فنی رایگان به طرف A ارائه می دهد.
| Tپشتیبانی فنی و خدمات پس از فروش |
محتوای خدمات خاصو استانداردها |
| نگهداری تجهیزات |
تشخیص خطای سخت افزاری |
| نگهداری تجهیزات در محل |
| قطعات یدکی فراهم کنید |
ارائه قطعات یدکی مختلف برای تجهیزات با تولید کننده مشترک |
| نگهداری نرم افزار |
نصب سیستم عامل |
| نصب سیستم کنترل تجهیزات |
| آموزش بهره برداری از تجهیزات |
آموزش روش های عملیاتی تجهیزات پایه |
| آموزش تعمیر خرابی تجهیزات پایه |
| خدمات تبادل و اطلاع رسانی فنی |
کنترل ارتقاء سیستم نرم افزار |
| |
اعلامیه محصول جدید |
| اعلامیه مهم نمایشگاه |
| خدمت ساحلی |
ارائه خدمات در محل برای کارکنان حرفه ای پس از فروش |
5نصب، راه اندازی و پذیرش
1. طرف B مسئول نصب و راه اندازی تمام کالاها است بدون پرداخت هزینه. طرف A مسئول ساخت زیرساخت های تجهیزات و ارائه کمک لازم به طرف B در نصب و عیب یابی.طرف B باید نصب و راه اندازی را در عرض 3 روز پس از دریافت اعلامیه طرف A.
2پذیرش تجهیزات توسط طرف A انجام می شود. پس از پذیرش،نمایندگان هر دو طرف برای تایید گزارش پذیرش را امضا می کنند.
6بسته بندی و حمل و نقل
1جعبه بسته بندی برای حمل و نقل طولانی مدت مناسب است، ضد رطوبت، ضد زنگ، ضد ضربه، بارگیری و تخلیه خشن، مناسب برای بلند کردن کلی،تا اطمینان حاصل شود که عملکرد محصول پس از ورود.
2روش حمل و نقل: حمل و نقل زمینی
