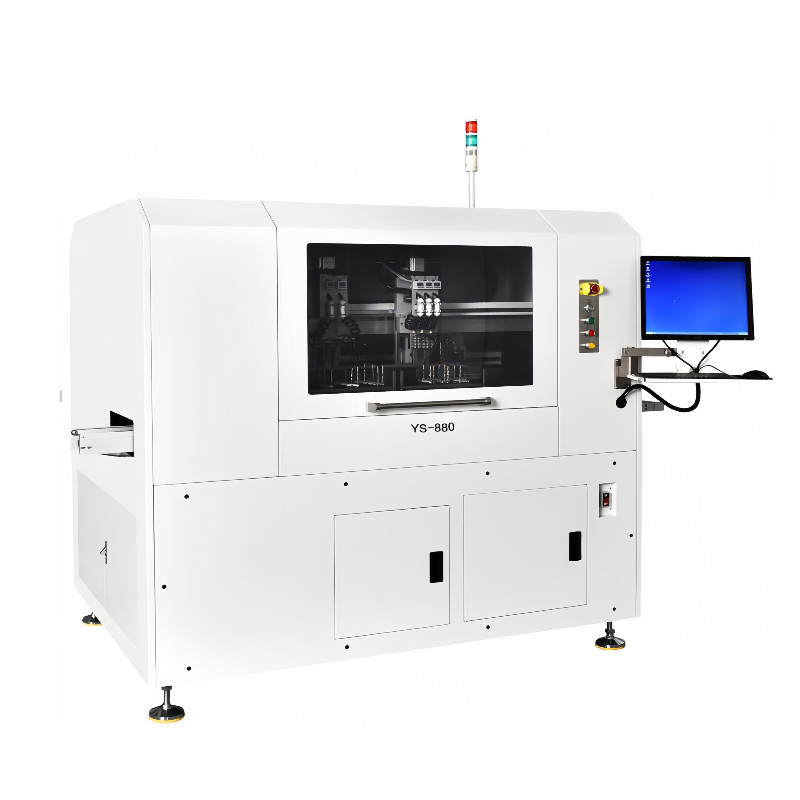

ماشین روتر PCB Depaneling Online با دقت بالا

Name: ماشین روتر PCB Depaneling Online با دقت بالا
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-880
Price: 57,250.00 USD
Availability: InStock

جزئیات محصول

Place of Origin: jiangsu

نام تجاری: Yushunli

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: YSL-880

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: USD 6500~108000

جزئیات بسته بندی: جعبه تخته سه لا

زمان تحویل: 3 روز تا 7 روز

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

قابلیت ارائه: 300 مجموعه در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                روتر جدا کردن صفحه PCB با دقت بالا,روتر Depaneling PCB آنلاین بصری,روتر خودکار PCB Depaneling, Visual Online PCB Depaneling Router, Automatic PCB Depaneling Router


محیط کار:	-20℃- +45℃	رطوبت محیط کار:	30 تا 60 درصد
اندازه ماشین:	201412301650mm	اندازه جاروبرقی:	6407851760mm
وزن دستگاه با جاروبرقی:	1000 کیلوگرم	قدرت تجهیزات:	Ac: 220V±10% 50/60HZ 3.5KW
قدرت جاروبرقی:	AC:380V±10% 50/60HZ 3kW	دقت برش:	± 0.1 میلی متر
ضخامت برش PCB:	0.3-6 میلی متر	سرعت برش:	0-100mm/s

محیط کار:	-20℃- +45℃
رطوبت محیط کار:	30 تا 60 درصد
اندازه ماشین:	201412301650mm
اندازه جاروبرقی:	6407851760mm
وزن دستگاه با جاروبرقی:	1000 کیلوگرم
قدرت تجهیزات:	Ac: 220V±10% 50/60HZ 3.5KW
قدرت جاروبرقی:	AC:380V±10% 50/60HZ 3kW
دقت برش:	± 0.1 میلی متر
ضخامت برش PCB:	0.3-6 میلی متر
سرعت برش:	0-100mm/s

ماشین روتر PCB Depaneling Online با دقت بالا

YS-880 روتر بازسازی صفحه PCB آنلاین

مشخصات محصول:

کل سری مجهز به سیستم تصحیح اتوماتیک دید CCD با سرعت بالا است که به طور قابل توجهی دقت برش و کارایی عملیات را بهبود می بخشد.اتخاذ چرخ دنده با سرعت بالا برای جدا کردن تخته، با فشار برش کم و دقت بالا، مناسب برای صفحه PCB با اشکال نامنظم است.بهبود کارایی کاردستگاه جمع آوری گرد و غبار خود توسعه یافته، سر و صدا کم، کارایی بالا، نگهداری و تمیز کردن آسان

صنعت کاربرد:

YS-880 خودکار بصری آنلاین PCB Depaneling روتر

YS-880 خودکار PCB Depaneling ماشین مجهز به عملکرد تصحیح تراز بصری به عنوان استاندارد است که مناسب تر است

برای عملیات برش و تقسیم PCB با دقت بالا و ظرفیت بالا. مانند تلفن های همراه، الکترونیک خودرو، تجهیزات پزشکی، هوافضا.گسترده و اندازه بزرگ مناسب برای پردازش subboard از صفحه های مدار بزرگ مانند تلویزیون های دیجیتال است، motherboards PC، سرورها و غیره می توان از جیگ های استاندارد یا جیگ های ویژه برای کمک به برش برد برای افزایش بهره وری استفاده کرد.استفاده از سیستم عامل های کار دوگانه برای قرار دادن قطعات کار برای کاهش زمان انتظار و افزایش بهره وری.

پارامترهای فنی و مشخصات:

1پارامترهای برش

دقت برش	±0.1mm
تکرار	±0.02mm
حداکثر سرعت حرکت	محور XY 1000mm/s، محور Z 800mm/s
سرعت برش	0-100mm/s
حداکثر محدوده کاری	۳۰۰ میلی متر*۳۵۰ میلی متر
ضخامت برش PCB	0.3-6mm
اندازه برش قابل اجرا	0.8-3.0mm
روش تغذیه	کانویر ریلی
روش تخلیه	کانویر ریلی
جهت جریان	چپ→راست یا راست→چپ

2تجهیزات

قدرت تجهیزات	AC:220V±10% 50/60HZ 3.5KW
قدرت جاروبرقی	AC:380V±10% 50/60HZ 3kW
منبع گاز	۴-۶ کیلوگرم در سانتی متر- 6 -
محیط کار	-20°C- +45°C
رطوبت محیط کار	30 تا 60 درصد
اندازه ماشین	201412301650 میلی متر
اندازه جاروبرقی	۶۴۰۷۸۵۱۷۶۰ میلی متر
وزن ماشین با جاروبرقی	۱۰۰۰ کیلوگرم

مشخصات محصول:

.به طور آنلاین اتوماتیک بوردهای طراحی، تغذیه اتوماتیک بوردهای، برش بوردهای به طور قابل توجهی بهبود بهره وری و صرفه جویی در هزینه های کار

. کل سری مجهز به سیستم تراز دوربین CCD برای بهبود دقت و کارایی برش و جلوگیری از سوء استفاده

. واردات چرخ دنده با سرعت بالا برای برش و جدا کردن تخته استفاده می شود، که به طور قابل توجهی کاهش تنش برش، بی وقفه کوچک و پاسخ سریع

طراحی ساختاری پلی فرم دوگانه، بهبود بهره وری برش

ساختار داخلی:

تخته ها با راه آهن حمل ميشن

عملکرد موقعیت بندی پلاکسول پس از تغذیه صفحه PCB

.ساختمان تغذیه لیوان مکش خلاء به طور خودکار مکش PCB به تخته تثبیت برای برش

ساختار خارج از کشتی:

محصول نهایی و زباله بر روی دستگاه مکش خلاء برش داده می شود و به ترتیب بر روی زباله و نوار حمل قرار می گیرد.

ساختار انتخاب و قرار دادن PCBA

دستگاه انتخاب و قرار دادن: بارگذاری و تخلیه خودکار (گروه مکش خلاء ماژولار، دستگاه خلاء، می تواند به طور مستقل کنترل شود)

ساختار انتقال: X حرکت و Z1 Z2 مکش، AC کنترل موتور servo

.سرعت جمع آوری: 500mm/sec
