برجسته کردن:
دستگاه جداکننده PCB,دستگاه برش لیزر UV,دستگاه برش لیزر با دقت بالا
, UV Laser Cutting Depaneling Machine
, High Precision Laser Depaneling Machine

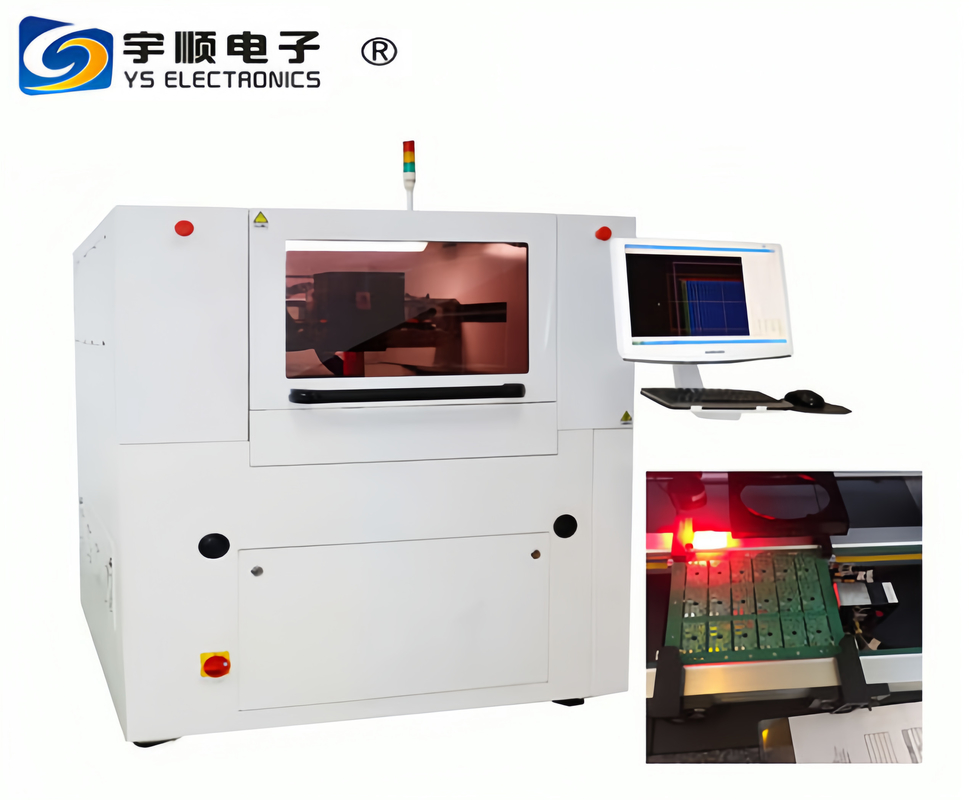

دستگاه برش لیزر پی سی بی
YSV-7A ویژگی محصول
بعد از برش لبه ها مرتب و صاف هستند؛
هیچ گونه شکاف ایجاد نکنید، هیچ باقیمانده ای از گرد و غبار و ذرات وجود ندارد.
دقت بالا، به ویژه برای قوس کوچک و دیگر برش های ظریف؛
به طور موثر کاهش نرخ شکست قالب
یک قطعه کامپوزیت با مواد مختلف و ترکیبی از ضخامت های مختلف می تواند یک بار برش داده شود
سر لیزر می تواند به طور خودکار ارتفاع را تنظیم کند، آسان برای کنترل FPC دو طرفه نصب شده بر روی سطح.
با رابط کامل CAM، از جریان اصلی فرمت فایل حفاری و فریز پشتیبانی می کند؛
رابط انسان-ماشین دوستانه است؛ مسیر نوری مهر و موم شده است، و همچنین یکپارچه سازی پایدار و قابل اعتماد از ساختار جمع و جور دارد؛ با سیستم کنترل الکترونیکی ماژولار، برای نگهداری آسان است.
استفاده می شود در روند تخته ترکیبی نرم و سخت (R-F PCBA) ، از جمله تخته نرم FPC، تخته ترکیبی نرم و سخت،که به طور قابل توجهی قابلیت سازگاری تجهیزات را بهبود می بخشد و قیمت را کاهش می دهد.
می تواند با خط تولید ادغام شود: ساختار گانتری و طراحی نوری پرواز، acc آسان
به خط تولید، با توجه به نیازهای تولید مجهز به لوله های اختصاصی
این سیستم برای به دست آوردن اتوماسیون کامل تولید، یک
nافزایش بهره وری تولید، برای پردازش FPC و PCB طراحی شده است تجهیزات سفارشی.
استفاده از ماشین برش لیزر UV PCB
• استفاده می شود در برش انواع مواد صفحه مدار انعطاف پذیر و پوشش فیلم، پاک و آزاد کاربونیزاسیون؛ برش مواد سفت با کیفیت بالا، سرعت بالا، ضخامت تا 1 میلی متر (0.04 ")
• از آنجا که نور UV به جای ذوب شدن از طریق تجزیه و تبخیر می شود ، تقریباً پس از فرآوری هیچ شکاف باقی نمی ماند.
• اثر حرارتی کوچک است، هیچ لایه بندی اما پس از برش، برش
• اثر حرارتی کوچک است، هیچ لایه بندی اما پس از برش، لبه برش دقیق و صاف است، و دیوار کناری تند است.
از مواد زیربنایی مانند سیلیکون، سرامیک، شیشه و غیره؛
• فیلم های کاربردی مختلف از قالب گیری حکاکی دقیق.
• برش FPC / PCB کارآمد و سریع ، حفاری و پوشش پنجره ، برش تراشه شناسایی اثر انگشت ، زیربورد کارت حافظه TF ، تلفن همراه
کاربردهای برش ماژول دوربین تلفن
| مشخصات اساسی و پارامترهای فنی |
| مشخصات/مدل |
YSV-7A |
| سر لیزر |
SP (ایالات متحده) |
| نوع لیزر |
اشعه UV |
| طول موج لیزر |
لیزر UV موج نور 355nm |
| حداکثر قدرت |
10W /15w/17W |
| فرکانس تکرار |
۱ تا ۲۵۰ کیلو هرتز |
| دقت موقعیت میز کار |
± 0.003mm |
| دقت تکرار میز کار |
±0.002mm |
| محدوده دسترسي جدول |
500 میلی متر*500 میلی متر |
| دقت موقعیت CCD |
0.005mm |
| حداکثر محدوده کاری |
460mm*460mm (مساحت بزرگتر 620*620mm می تواند سفارشی شود) |
| اندازه نقطه پرتو |
0.015mm ± 0.003mm |
| ابعاد ((L*W*H) |
1300mmX1150mmX1455mm |
| وزن ((کیلوگرم) |
1500 کیلوگرم |
هيچ تماسي هيچ گونه فشار و انحراف مکانیکي را به وجود نمي آورد.
سرعت پلت فرم موتور خطی، دقت بالا، فرسایش کم، آساننگهداری، هزینه های پایین نگهداری.
مشخصات دستگاه:
برش FPC / PCB کارآمد و سریع ، حفاری و پوشش پنجره ، برش تراشه شناسایی اثر انگشت ، زیربورد کارت حافظه TF ، برنامه های برش ماژول دوربین تلفن همراه.
بلوک، محدوده، مشخص کردن بلوک یا منطقه برش و شکل را به طور مستقیم انتخاب کنید، لبه برش صاف گرد، صاف بدون برر، بدون چسب بیش از حد.محصولات را می توان در یک ماتریس برای برش متعدد موقعیت خودکار مرتب کرد، به خصوص برای الگوهای نازک، دشوار، پیچیده مانند ظاهر برش.CCD موقعیت مکانی خودکار با دقت بالا، تمرکز، به طوری که موقعیت مکانی سریع و دقیق، صرفه جویی در زمان،کارایی بالاتحویل سریع
لیزر با عملکرد بالا: استفاده از لیزر های UV جامد با کیفیت پرتو خوب، نقطه تمرکز کوچک، توزیع یکنواخت قدرت، اثر حرارتی کوچک،عرض شکاف کوچک است، کیفیت برش بالا تضمین کیفیت برش کامل است.
سرعت و دقت بالا: گالوانومتر با دقت بالا و حرکت کم با ترکیب سیستم پلت فرم موتور خطی بدون هسته سریع، برش سریع در حالی که دقت بالای نظم میکروها را حفظ می کند.
موقعیت گیری کاملا خودکار: استفاده از موقعیت گیری خودکار CCD با دقت بالا، دقت بالا، بدون دخالت انسان، عملیات ساده، برای دستیابی به همان نوع حالت یک کلیک،بهبود قابل توجهی در بهره وری تولید.
سیستم تصفیه گاز خروجی: سیستم مکش می تواند تمام گاز خروجی را برای حذف، برای جلوگیری از آسیب به اپراتور و آلودگی محیط زیست قطع کند.
درجه بالایی از اتوماسیون: تصحیح خودکار گالوانومتر، تمرکز خودکار، اتوماسیون کاملاستفاده از حسگر جابجایی لیزر به طور خودکار تنظیم تمرکز به ارتفاع جدول برای دستیابی به تراز سریع، زمان صرفه جویی در آرامش ذهن
نرم افزار آسان برای یادگیری: تحقیق و توسعه مستقل بر اساس نرم افزار کنترل سیستم ویندوز، آسان برای استفاده از رابط چینی، دوستانه و زیبا، قدرتمند و متنوع،کار کردن آسان.
ویژگی ها:
️کلاس دقت: سطح "000" ، مسطحیت 2um
️قدرت فشرده سازی: 245 ~ 254 N / mm2
️ماژول انعطاف پذیری: 1.27 ~ 1.47 N / mm2 ، بالاتر از آهن ریخته
️ضریب انبساط خطی: 461×10-6 /°C
️ضریب خنک کننده داخلی: 15 برابر بزرگتر از فولاد، سفتی خوب، می تواند شوک،
️ضریب خنک کننده داخلی: 15 برابر بزرگتر از فولاد، سفتی خوب، می تواند شوک،
جذب شوک
️مقاومت در ساحل: HS70 بالاتر، مقاومت خوب در برابر لباس، 5 تا 10 برابر بیشتر از
آهن ریخته شده به 10 برابر بیشتر از آهن ریخته شده
نمودار اثر برش لیزر UV FPC
اثر برش تحت میکروسکوپ
