برجسته کردن:
ماشین برش استنسل لیزر 1070nm,دستگاه برش استنسل لیزر با دقت بالا,دستگاه برش استنسل لیزر SMT
, High Precision Laser Stencil Cutting Machine
, SMT Laser Stencil Cutting Machine

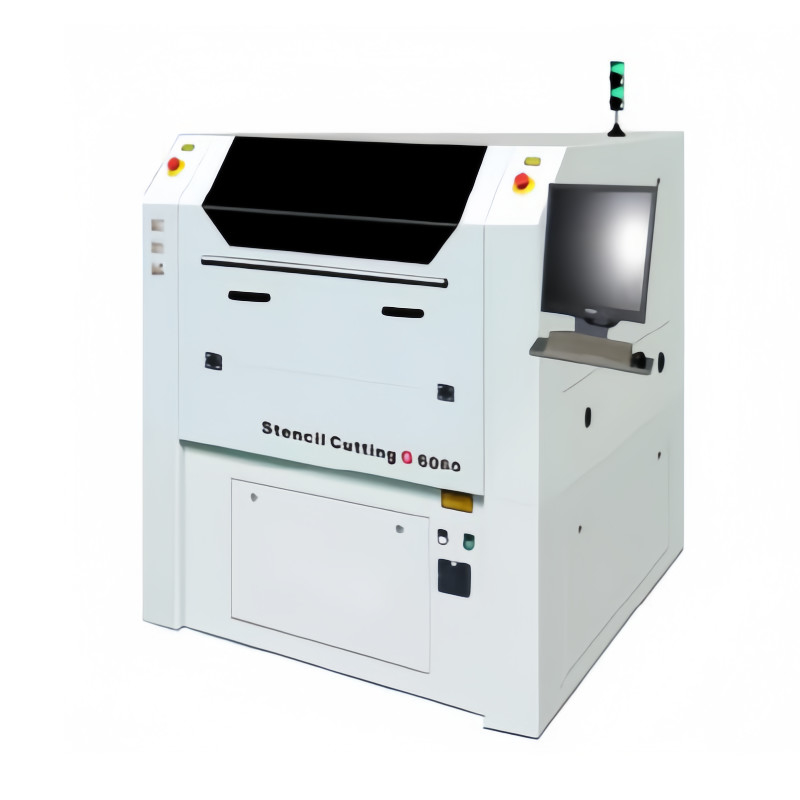

1070nm High Precision SMT Laser Stencil Cutting Machine ماشین برش استنسل لیزر 1070nm ماشین برش استنسل لیزر SMT
رقابت پذیری
1به طور مداوم نوآوری و پیشرفت با زمان برای اطمینان از اینکه عملکرد ماشین های ما در بالاترین سطح در صنعت است؛
2طراحی کاربری دوستانه، کار ساده و راحت و الزامات پایین برای اپراتورها
3.تیم حرفه ای در طول سال های بسیاری تحقیق کرده است، با عملکرد پایدار و قابل اعتماد و سازگاری نرم افزار بالا.
4.قیمت باز و شفاف است و عملکرد هزینه بالایی دارد.
معرفی شرکت
شرکت YUSH Electronic Technology Co.,Ltdما شرکت تخصصی در تولید ماشین های برش لیزر با دقت بالا هستیم، ما یک تیم فنی عالی داریم,که دارای سالها تجربه در کاربرد لیزر است. نرم افزار ما خود توسعه یافته است، تا اطمینان حاصل شود که ما می توانیم محصولات و خدمات در سطح جهانی را ارائه دهیم!!مدل های اصلی نمایندگی ماشین عبارتند از: ماشین برش قالب لیزر SMT ، ماشین برش قالب گانتری ، تجهیزات لیزر LDS. شرکت اصل مشتری را در درجه اول اجرا می کند ،با زمان جلو بروید و به طور فعال نوآوری کنیددرخواست مشتری همیشه اول است،به طور مداوم برای انطباق با بازار نوآوری می کنیم، اطمینان حاصل کنید که هر مشتری که ما را انتخاب می کند همیشه از خدمات کاربردی لیزر در سطح جهانی لذت می برد.تجهیزات ما دارای طیف گسترده ای از پردازش و تولید استمی تواند برش دقیق برای فولاد ضد زنگ، ورق های فولاد سیلیکون، ورق های فولاد سیلیکون، آلیاژ های تیتانیوم، مس، آلومینیوم، سرامیک، و غیره. همچنین مواد ماشینکاری دقیق به طور معمول استفاده می شود.تا حد زیادی اطمینان حاصل کنیم که مشتریان ما برای مدت طولانی انعطاف پذیری و رقابت در بازار دارند.
می تواند برش با دقت بالا برای فولاد ضد زنگ، فولاد کربن، ورق گالوانیزه، ورق فولاد سیلیکون، ورق فولاد سیلیکون، آلیاژ های تیتانیوم، مس، مس، آلومینیوم، سرامیک و غیره
SMT دستگاه برش لیزر استنسیلANE: مشخصات و پارامترها
|
مدل
|
YS-G7080
|
|
قدرت لیزر فیبر IPG
|
200 وات
|
|
سرعت برش
|
15000-30000 پد/ساعت
|
|
منطقه برش
|
۷۰۰*۸۰۰ میلی متر
|
|
ضخامت برش
|
200w≤1mm
|
|
دقت برش
|
±0.005mm
|
|
تکرار
|
±0.002mm
|
|
نرم افزار عملیاتی
|
استودیوی HK
|
|
فرمت داده
|
DXF/PLT/CNC/LMD ect.
|
|
اندازه دستگاه
|
1480*1840*1500 میلی متر
|
|
وزن ماشین
|
۲۶۰۰ کیلوگرم
|
|
قدرت ورودی
|
AC220V/3KW
|
|
گاز کمکی
|
اکسیژن/هوا فشرده
|
|
فشار گاز
|
اکسیژن 1.0Mpa/ هوا فشرده 1.6Mpa
|
|
درجه حرارت
|
22±2°C
|
|
رطوبت
|
<60٪
|
|
طول موج لیزر
|
1070nm
|
|
کیفیت پرتو
|
M2<1.1
|
|
سرعت برش
|
2G
|
يادداشت:قدرت لیزر مدل بالا می تواند با توجه به نیازهای مشتری سفارش داده شود.
لوازم جانبی ماشین:
1) فن اگزوز - 750W
2) ورق SS کشش - نصب شده توسط لاتچ. 3) ثبات دهنده - 5KVA - 200 ولت
نقطه پرتو لیزر استاندارد 0.03 میلی متر است،و حداقل دیافراگم برش 0.03mm است. ((0.018mm برای اختیاری در حال حاضر) حداکثر اندازه ورق گشاده (Clamping X) - 780mm
لامپ اتوماتیک سرو درایو - بله
طول عمر لیزر فیبر IPG: بیش از 100000 ساعت.
برش شبکه فولادی SMT
برش استنسیل SMT سنتی، بر اساس دقت بالا، سرعت برش بالا و
ثبات بالا، سری G6060 می تواند به 15000 سوراخ در ساعت تحت فرض برسد
کیفیت برش را تضمین می کند.
برش SMT IC
بخش IC از برش SMT معمولی 100 بار بزرگ می شود، که عمدتا
عملکرد قوس برش ماشین و خط مستقیم را نشان می دهد.
علامت دایره ای
نمودار اثر برش از نقطه دایره ای مارک پس از تقویت یک صد
زمان به طور عمده منعکس کننده توانایی ماشین برای ضربه زدن به نقطه مارک است.
تکنولوژی میکروپورس
تکنولوژی میکرو سوراخ این است که به سرعت سوراخ 0.02-0.06mm بسیار کوچک در
شبکه فولادی، و سرعت سوراخ کردن می تواند به 80,000 سوراخ در ساعت برسد (حدود
50،000-100,000 میکروپور در منطقه تصویر) که عمدتا در
صنعت پردازش صفحه نمایش.
برش دقیق
برش صفحه فولاد با دقت بالا، ضخامت ورق فولاد 0.08mm، عرض خط
می توان در نقاشی دیده می شود حدود 0.1mm، در چنین ضخامت نازک، برش
سوراخ محکم است و ورق فولاد تغییر شکل نمی دهد، عمدتا منعکس کننده ماشین
برش، دقت بالا و ثبات
برش دقیق
برش دقیق ورق های فولادی با ضخامت 0.1mm، عرض و فاصله
از نوارهای وسط 0.05mm هستند، که همچنین تضمین می کند که تغییر گرما
در محدوده مورد نیاز قرار دارد.
برش دقیق
برش گرد با دقت بالا، ویژگی اصلی این نوع محصول این است که
وجود دارد بسیاری از سوراخ های مانند قوس، و حلقه بیرونی دارای یک دایره از شبکه مقیاس مانند
برای اطمینان از تمرکز دایره و دقت برش قطبی.
برش صفحات فولادی ضخیم
برش فولاد ضد زنگ با ضخامت 2mm می تواند به راحتی کیفیت برش را تضمین کند
و دقت در برش صفحه ضخیم.
برش ورق آلومینیوم
صفحه آلومینیومی با قطر 130mm و ضخامت 1.3mm پردازش می شود.
صفحه آلومینیوم دارای بازتاب بالا به لیزر و می تواند پردازش 1.3mm آلومینیوم
صفحه، که همچنین منعکس کننده کاربرد گسترده ماشین است.
اثر برش تحت میکروسکوپ قدرت بالا
اثر دیوار تحت میکروسکوپ 300x
اثر دیوار تحت یک میکروسکوپ 1000x
◆از موتور خطی هسته ای آهن و ساختار دو درایور استفاده می کند، فشار بزرگ، حداکثر شتاب می تواند به 2.0G برسد، که حرکت دقیق ماشین را در زیر سرعت بالا تضمین می کند.
◆لیزر فیبر IPG وارداتی، قدرت خروجی پایدار، عمر طولانی، بدون نگهداری، پردازش سوراخ صاف و اطمینان از ثبات فرآیند پردازش.
◆استفاده از درایو های وارداتی از ایالات متحده، الگوریتم های تنظیم و تنظیم پیشرفته عملکرد برش را به شدت بهبود می بخشد و دقت ماشینکاری را تضمین می کند
◆ کل دستگاه از سنگ مرمر طبیعی به عنوان ساختار پایه استفاده می کند که امن و پایدار است.
◆ مجهز به یک سیستم حلقه کامل با دقت بالا برای بازخورد در زمان واقعی برای کاهش اشتباهات موقعیت تکراری.
◆ مصرف انرژی کم، مصرف انرژی کل ماشین حدود 2.5KW/h است.
