جزئیات محصول
محل منبع: جیانگ سو
نام تجاری: YUSH
گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
شماره مدل: YSV-8A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: 15000
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 3 روز
شرایط پرداخت: T/T، Paypal، West Union، L/C، D/P.
قابلیت ارائه: 300 مجموعه در ماه
خارجی: |
رنگ سفید پخت |
ولتاژ بهره برداری: |
AC220V 50/60Hz |
فشار کاری: |
0.4-0.7MP |
حالت تغذیه: |
راهنمای حمل و نقل آنلاین |
سرعت حرکت: |
1000MM/s قابل تنظیم |
سرعت انتقال: |
500mm/s قابل تنظیم |
خارجی: |
رنگ سفید پخت |
ولتاژ بهره برداری: |
AC220V 50/60Hz |
فشار کاری: |
0.4-0.7MP |
حالت تغذیه: |
راهنمای حمل و نقل آنلاین |
سرعت حرکت: |
1000MM/s قابل تنظیم |
سرعت انتقال: |
500mm/s قابل تنظیم |
امکانات
1. می توان آن را به خط مونتاژ وصل کرد و برش خودکار تخته را می توان بدون کار دستی انجام داد و PCB تقسیم شده از طریق خط مونتاژ خارج می شود.
2. تغییر محصولات سریع و صرفه جویی در زمان است، فقط برنامه را تغییر دهید.
3. حالت های کنترل ایمنی چندگانه: ساختار بدون خطا، کنترل پرده نور، کنترل نرم افزار.
4. کنترل میکرو کامپیوتر، رابط تبادل انسان و ماشین.آسان برای درک؛
5. سیستم نظارت بر داده ها: نظارت بر زمان بوت، نظارت بر ظرفیت، نظارت بر خطا و غیره.
صفحه جهانی 360 درجه استاندارد جهانی صفحه جهانی
جمع آوری کنسول تقسیم کننده دستگاهدستگاهو سیستم کنترل الکتریکی
سیستم جمع آوری زباله
ویژگی های دستگاه
1. درجه بالایی از اتوماسیون: آنلاین، تغذیه خودکار، برش خودکار، تغذیه خودکار، از دست دادن خودکار لبه صفحه، تخلیه موقعیت استاتیک، تخلیه کمربند اختیاری است.
2. دامنه کاربرد گسترده: شیار V XY دو طرف به شکاف، مناسب برای برش بستر آلومینیوم، بستر مس، FR4 و صفحات دیگر.
3. مکانیسم برش ویژه، به طور موثر استرس برش را کاهش می دهد.
4. می تواند 50 گروه از برنامه ها را ذخیره کند، و ثابت می تواند موقعیت یابی سریع و تغییر سریع تولید را انجام دهد.
5. کل دستگاه از کنترل صفحه لمسی Mitsubishi PLC + Wilenton استفاده می کند، رابط عملیات ساده است.
6. تحقیق و توسعه مستقل، مقیاس پذیری قوی.
7. برندهای معروف برای قطعات انتخاب می شوند و با کاتر گرد درمان ویژه ای انجام می شود.قطعات کمتر فرسوده
8. جاروبرقی داخلی، ردپای کوچک.
9. مجهز به تفنگ هوای یونی برای حذف موثر الکتریسیته ساکن برش.
مشخصات ماشین | |
مورد | پارامترهای فنی |
برند تجهیزات | یوش |

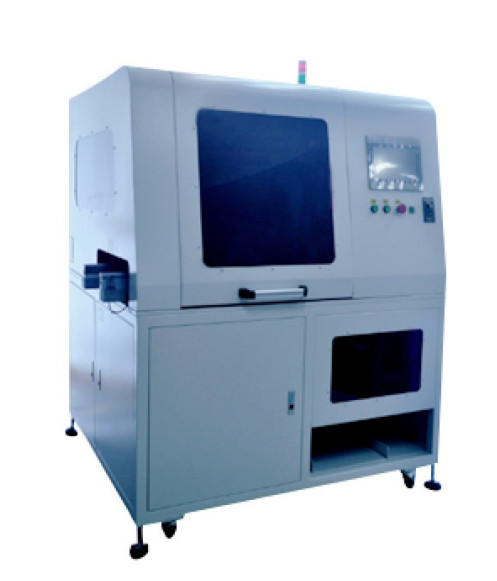

نام دستگاه | دستگاه جداکننده مدار چاپی دو طرفه اسلات V آنلاین |
مدل دستگاه | YSV-8A |
ولتاژ بهره برداری | AC220V 50/60HZ |
قدرت | 1800 وات |
سیستم عامل | صفحه لمسی |
رابط | رابط تبادل انسان و ماشین PLC |
منطقه هیئت مدیره | 300*350MM سفارشی سازی را بپذیرید |
ضخامت تخته | 0.5 ~ 3.5 میلی متر |
خارجی | رنگ سفید پخت |
فشار کاری | 0.4-0.7MP |
مواد تخته | تخته فیبر. بستر آلومینیوم، تخته مس، مقوا، و غیره. |
حالت تغذیه | راهنمای حمل و نقل آنلاین |
حالت دریافت | انتقال تسمه |
سرعت حرکت | 1000MM/S قابل تنظیم |
سرعت انتقال | 500MM/S قابل تنظیم |
وسایل ایمنی | دستگاه چشم برقی ایمنی و ساختار ضد اشتباه |
وزن دستگاه | 600 کیلوگرم |
بعد فیزیکی | 1300*1450*1650 میلی متر |
شرح پارامترهای عملکرد ماشین
1. این دستگاه برای کارهای تقسیم برد PCB پس از پلاگین مناسب است.
2. با تغذیه خودکار / برش خودکار / صفحه دریافت خودکار و سایر عملکردها، دستگاه ساده و سریع است.
3. تنظیم پارامترهای مختلف به طور کامل تداوم تخته تغذیه و تخته فرعی را تضمین می کند.
4. قطعات اصلی انتقال از موتور پله ای دقیق Zhongyan (موتور سروو میتسوبیشی) و اجزای پنوماتیک SMC با دقت موقعیت یابی تکرار بالا استفاده می کنند.
5. کل دستگاه از کنترل صفحه لمسی Mitsubishi PLC + Velen استفاده می کند، رابط عملیات ساده و راحت است
6. ولتاژ کاری تجهیزات: 220 ولت 50 هرتز
7. کارایی: 15 ثانیه / عدد (150 * 150 میلی متر هشت برش برای مرجع)
8. منطقه کار با توری ایمنی محافظت می شود
دستگاه لودر اتوماتیک
ماژول تغذیه ماشین لودر اتوماتیک و ماشین جداکننده اتوماتیک را وصل کنید
شرح عمل برد برد ماشین
1. یک دستگاه مجهز به ماژول قالب برش برش است.برد PCB از طریق مکانیسم بارگیری به مسیر از پیش تعیین شده ارسال می شود.دستکاری کننده به سمت بالا حرکت می کند و از نازل خلاء برای قرار دادن برد PCB روی قالب برش دستگاه شکاف استفاده می کند.
2.برد PCB بعد از ماژول قالب پایین ابزار قرار می گیرد.به موقعیت شکافنده حرکت کنید، چاقوی گرد روی تخته PCB شکافنده ترجمه ماشینی، پس از موقعیت شکاف دهنده ترجمه، ماژول قالب برش پایینی به موقعیت شکافنده منتقل می شود.تا زمانی که صفحه عرضی تمام شود، سیلندر چرخشی به طور خودکار 90 درجه می چرخد تا صفحه عمودی را برش دهد.
3. پس از اینکه دستگاه برش برد PCB را تمام کرد، گروه ابزار قالب برش خارج می شود.دستکاری صفحه را بردارید تا روی آن حرکت کنید و آن را برش دهید
برد PCB و لبه ضایعات برد به طور همزمان مکیده می شوند، به قاب زباله منتقل می شوند تا زباله ها رها شوند و سپس به مجموعه منتقل می شوند.
محصول بر روی صفحه بشقاب چیده شده و توسط خط حمل و نقل ارسال می شود.
4. یک جاروبرقی صنعتی در زیر قالب برش دستگاه برای جذب گرد و غبار PCB وجود دارد.در این چرخه کار کنید.
توجه: قطعات برش خورده برد PCB کوچک را می توان با توجه به نیاز مشتری به طور خودکار در جعبه مواد (مواد) قرار داد.
سینی یا مستقیماً روی خط مونتاژ قرار داده می شود تا توسط خط مونتاژ حمل شود.
شرح مختصری از ماشین
1. خودکار بر روی خط شکاف V-slot می تواند بیشتر کیفیت شکاف را بهبود بخشد.شکاف V X و Y را می توان به طور خودکار شکاف داد، و شکاف زیرلایه آلومینیومی (300-1500 میلی متر)، بستر مسی، FR4 و تخته فایبرگلاس تمیز و بدون سوراخ است.
2. اسپلیتر را می توان به خط مونتاژ متصل کرد تا شکاف خودکار را تحقق بخشد.بدون صفحه دستی؛صفحه بریده شده توسط خط مونتاژ دور می شود که باعث صرفه جویی زیادی در نیروی انسانی می شود و عملکرد تخته فرعی بدون سرنشین را کاملاً متوجه می شود.
3. هنگام تعویض محصولات، قسمت قالب ابزار و قسمت مکنده را می توان به طور مستقیم و بدون تنظیم دستی تعویض کرد که تا حد زیادی باعث صرفه جویی در زمان می شود.
