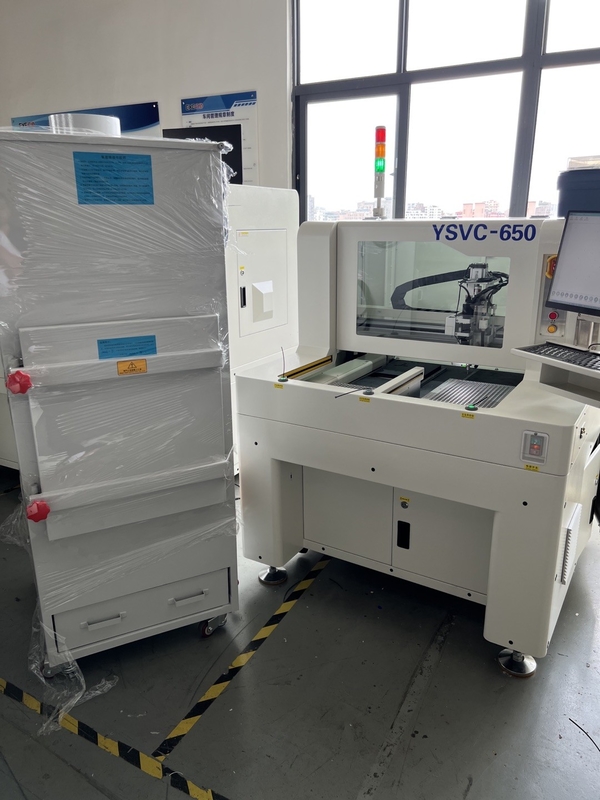

ماشین روتر کامل خودکار PCB Depaneling برای تخته های PCBA
دستگاه روتر PCB Board کاملا اتوماتیک گسترش یافته است
اول، مشخصات فنی:
1اندازه کار یک طرفه: 350mm X 450mm
2میز کار دوگانه در همان زمان وارد و خارج: 700mm X 450mm
3سرعت X-Y AC Servo: 0-1000mm/sec
4سرعت Z AC Servo: 0-800mm/sec
5دقت تکرار X-Y: ±0.01mm
6دقت برش: ± 0.02mm
7دقت کالیبراسیون دوربین CCD: ±0.01mm
8ارزش تنش صفحه: 300uε کمتر
9سرعت چرخ چرخ NSK: حداکثر60،000دوره در دقیقه
10قطر ابزار: 0.8-2.3mm
11ضخامت برش صفحه PCB: 0.2mm-6.0mm
12. قدرت جمع آوری گرد و غبار: 3HP (اختيار 5HP)
13اندازه کابینت جمع آوری گرد و غبار: 640mm × 785mm × 1760mm ((D × W × H))
14اندازه ماشین: 1220mm × 1430mm × 1520mm ((D × W × H))
15وزن موتور اصلی + گرد و غبار جمع آوری: 900 کیلوگرم
دو، تشكيلات دستگاه رو توضيح ميده
1ساختار میز کار دوگانه
جدا کننده صفحه PCB کاملا اتوماتیک YSL-880L دو خط اسلایدی و عملکرد پلیتفرم دو سیلندر را اتخاذ می کند. می تواند انواع مختلفی از محصولات را همزمان برش دهد،و به شدت زمان انتظار برای گرفتن و قرار دادن بشقاب را کاهش می دهددر عین حال، می تواند پلت فرم دوگانه را به یک پلت فرم بزرگ تبدیل کند، اندازه کار را افزایش دهد و انعطاف پذیری تجهیزات را به شدت بهبود بخشد.
2. ساختار خلاء پایین
a. YSL-880L استفاده می کند اسپندل وارداتی با سرعت بالا برای برش تخته، که به شدت کاهش تنش برش، دقت بالا، بی وقفه کوچک و پاسخ سریع.
b. سیستم تشخیص برش فرنیری، نظارت در زمان واقعی بر وضعیت برش فرنیری، به طور موثر از پدیده ادامه کار پس از برش جلوگیری می کند.
c. سیستم بینایی کاملا جدید، منبع نور حلقه ی یکنواخت، عملکرد تنظیم روشنایی، باعث می شود انواع مختلف نقطه ی مارک تشخیص بهتری داشته باشند، مناسب برای لکه دار کردن، برنج کردن،پوشش طلا، اسپری قلع و انواع مختلف PCB رنگ های مختلف. کل سیستم مجهز به عملکرد تعویض نقطه مقابل بصری است.
3ساختار حالت مکش
طراحی مهر قیف، ورودی مکش زاویه 45 درجه منحنی را اتخاذ می کند، گرد و غبار را در پدیده گرد و غبار داخلی کاهش می دهد.
4کنترل کننده مخصوص CNC
کنترل کننده ویژه CNC مستقل بخش کنترل را ادغام می کند، کنترل حلقه دارای ثبات قوی، دقت بالا، انتقال سریع پاسخ و ضد تداخل قوی است.
5دستگاه جمع آوری گرد و غبار
YSL-880L خودکار PCB تخته splitter موتور بهره وری بالا و باد تیغه، مکش بزرگ، ساخته شده در پالئیستر سوزن احساس گرد و غبار کیسه با خلا بزرگ، نفوذ خوب،مقاومت قوی در برابر اکسیداسیون، صدا می تواند در حدود 80 دسیبل کنترل شود.
