جزئیات محصول
محل منبع: جیانگ سو
نام تجاری: YUSH
گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

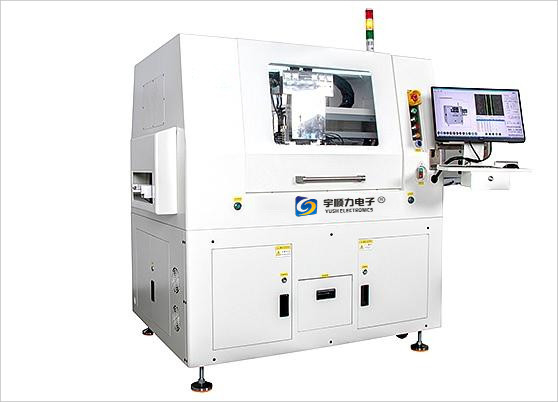

شماره مدل: YSL-880AT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: 1000
جزئیات بسته بندی: مورد تخته سه لا
زمان تحویل: 3 روز
شرایط پرداخت: T/T، Paypal، West Union، L/C، D/P.
قابلیت ارائه: 300 مجموعه در ماه
تعداد محورهای حرکتی: |
7 محور |
سرعت سروو XY AC: |
0-1000 میلی متر در ثانیه |
Z سرعت سروو AC: |
0-800 میلی متر در ثانیه |
دقت برش: |
± 0.02 میلی متر |
قطر ابزار: |
0.8-2.3 میلی متر |
موتور محرک: |
سرو موتور بدون برس Ac |
تعداد محورهای حرکتی: |
7 محور |
سرعت سروو XY AC: |
0-1000 میلی متر در ثانیه |
Z سرعت سروو AC: |
0-800 میلی متر در ثانیه |
دقت برش: |
± 0.02 میلی متر |
قطر ابزار: |
0.8-2.3 میلی متر |
موتور محرک: |
سرو موتور بدون برس Ac |
یکیمشخصات پارامتر اصلی:
1. محدوده کاری زیر صفحه: 300mmx350mm
2. حالت درایو XYZ: سروو موتور ac
3. تعداد محورهای حرکتی: 7 محور
4. حالت آموزش برنامه: ورودی آموزش بصری تصویر سی سی دی رنگی
5. رابط عملیات: رابط عملیات پنجره win7
6. قدرت خلاء بالا: 2 اسب بخار، قدرت جمع کننده گرد و غبار پایین: 3 اسب بخار (گزینه 5 اسب بخار)
7. Sycotec دوک برش (آلمان): max80000rpm (تغییر خودکار ابزار)
8. سرعت سروو XY ac: 0-1000mm/sec;
9.سرعت سروو Z ac: 0-800mm/sec
10. دقت تکرار XY: ± 0.01 میلی متر
11. دقت برش: ± 0.02 میلی متر
12. دقت کالیبراسیون دوربین سی سی: ± 0.01 میلی متر
13. مقدار تنش صفحه: 300uε زیر
14. قطر ابزار: 0.8-2.3mm
15. ضخامت برش تخته پی سی بی: 0.2mm-6.0mm
16. فشار مکانیکی و الکتریکی جمع آوری گرد و غبار موتور اصلی: 220 ولت 1φ و 3φ
17. مصرف برق: 3.5kva
18. اسلحه حذف استاتیک
19. سیستم ویژن: دوربین دیجیتال با وضوح بالا
20. موتور محرک: سروو موتور بدون جاروبک AC
21. بازوی برداشت و رهاسازی مکانیکی: نازل مکش خلاء ضد استاتیک
22. حالت تغذیه: حمل و نقل ریلی
23. حالت تخلیه: تسمه انتقال یا خروجی وسیله نقلیه یا انتقال ریلی
24. حالت تغییر بار: جابجایی بار نازل مکش خلاء
25. جهت جریان: چپ → راست
26. پشتیبان برنامه: رابط usb
27. حالت کنترل: کنترل کننده ویژه
28 اندازه کابینت جمع آوری گرد و غبار: 640mm×785mm×1760mm (d×w×h)
29. اندازه دستگاه: 2014mm×1230mm×1650mm (d×w×h)
30. وزن موتور اصلی + غبارگیر: 1000 کیلوگرم
دومقدمه ای بر پیکربندی دستگاه
1.Claw نوع بشقاب گرفتن ساختار
محصول به صفحه بسته شده و روی پلت فرم پردازش قرار می گیرد.پس از اتمام پردازش، مسیر گیره و قرار دادن فیکسچر صفحه دوباره گرفته شده و به فرآیند بعدی جریان می یابد.
2. ویژه محصول تقسیم صفحه ثابت به راه مسیر
3. ویژه محصول تقسیم صفحه تخلیه آهنگ جیگ
پس از اتمام برش محصول توسط تقسیم کننده صفحه اتوماتیک آنلاین، پنجه گیره مواد کل جیگ محصول را می گیرد و مسیر تخلیه را برای انتقال فرآیند تولید بعدی قرار می دهد.
4. حالت تغییر خودکار ابزار
آ.استفاده از اسپیندل تغییر خودکار ابزار وارداتی از آلمان.صرفه جویی در زمان، تحقق اتوماسیون، کاهش عوامل انسانی، دقت بالا، ثبات قوی
بساخته شده در پنج گروه از کتابخانه برش فرز، آسان به طور خودکار جایگزین برش فرز، برای رفع نیازهای پردازش صفحه.
ساختار گرفتن صفحه مکش 5. خلاء
آ.دستگاه برداشت و رها کردن: بارگیری و تخلیه خودکار (پنجه مکش خلاء مدولار، دستگاه خلاء، می تواند به طور مستقل کنترل شود)
بساختار انتقال: محور X2 Z2 را حرکت می دهد، محور Z3 جذب می کند، کنترل های سروو موتور AC.
ج.سرعت برد: 0-1000 میلی متر در ثانیه (قابل تنظیم)
6. حالت تخلیه سینی جیگ محصول ویژه
شفت تغذیه مکنده خلاء برای برش محصول یک بار مکش خلاء، فیکسچر محصول ویژه را برای انتقال فرآیند تولید بعدی قرار دهید.
