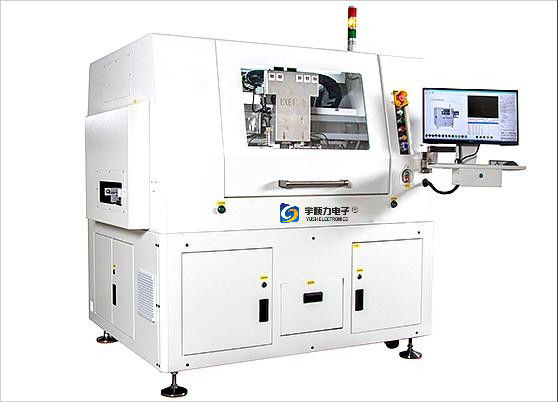

دستگاه روتر PCB آنلاین دو اسپیندل YSL-910LAT مصرف برق 3.5kva

یکیپارامترها و مشخصات اولیه:

1. محدوده کاری زیر صفحه: 300mmx350mm

2. حالت درایو XYZ: سروو موتور ac

3. تعداد محورهای حرکتی: 9 محور

4. حالت آموزش برنامه: ورودی آموزش بصری تصویر سی سی دی رنگی

5. رابط عملیات: رابط عملیات پنجره win7

6. قدرت خلاء بالا: 5 اسب بخار، قدرت جمع کننده گرد و غبار پایین: 3 اسب بخار (گزینه 5 اسب بخار)

7. Sycotec دوک برش (آلمان): max80000rpm (تغییر خودکار ابزار)

8. سرعت سروو Xy ac: 0-1000mm/sec;z سرعت سروو ac: 0-800mm/sec

10. دقت تکرار Xy: ± 0.01 میلی متر

11. دقت برش: ± 0.02 میلی متر

12. دقت کالیبراسیون دوربین سی سی: ± 0.01 میلی متر

13. مقدار تنش صفحه: 300uε زیر

14. قطر ابزار: 0.8-2.3mm

15. ضخامت برش تخته پی سی بی: 0.2mm-6.0mm

16. فشار مکانیکی و الکتریکی جمع آوری گرد و غبار موتور اصلی: 220 ولت 1φ و 3φ

17. مصرف برق: 3.5kva

18. اسلحه حذف استاتیک

19. سیستم ویژن: دوربین دیجیتال با وضوح بالا

20. موتور محرک: سروو موتور بدون جاروبک AC

21. بازوی برداشت و رهاسازی مکانیکی: نازل مکش خلاء ضد استاتیک

22. حالت تغذیه: حمل و نقل ریلی

23. حالت تخلیه: تسمه انتقال یا خروجی وسیله نقلیه یا انتقال ریلی

24. حالت تغییر بار: جابجایی بار نازل مکش خلاء

25. جهت جریان: چپ → راست

26. پشتیبان برنامه: رابط usb

27. حالت کنترل: کنترل کننده ویژه

28 اندازه کابینت جمع آوری گرد و غبار: 640mm×785mm×1760mm (d×w×h)

29. اندازه دستگاه: 2014mm×1230mm×1650mm (d×w×h)

30. وزن موتور اصلی + غبارگیر: 1000 کیلوگرم

دو. مقدمه ای بر پیکربندی دستگاه

1.ساختار میز کار دوبل

راه‌آهن کشویی و سیلندر دو پلت فرم را اتخاذ کنید.می تواند انواع مختلف محصولات را به طور همزمان برش دهد و زمان انتظار گرفتن و گذاشتن بشقاب ها را بسیار کاهش دهد.در عین حال، می تواند پلت فرم دوگانه را به یک پلت فرم بزرگ تک تغییر دهد، اندازه کار را افزایش دهد و انعطاف پذیری تجهیزات را تا حد زیادی بهبود بخشد.

2. زیر ساختار دوک خلاء

تقسیم کننده تخته برش فرز بر روی خط دو دوک A.YSL-910LAT از دوک های وارداتی با سرعت بالا برای برش تخته استفاده می کند، استرس برش را تا حد زیادی کاهش می دهد، دقت بالا، اینرسی کوچک، پاسخ سریع.

b.سیستم تشخیص فرز برش، نظارت بر زمان واقعی برش فرز، به طور موثر از پدیده ادامه کار پس از برش جلوگیری می کند.

cیک سیستم دید جدید، منبع نور حلقه یکنواخت، با عملکرد تنظیم روشنایی، هر نوع نقطه علامت گذاری را بهتر تشخیص می دهد، مناسب برای آبکاری قلع، آبکاری مس، آبکاری طلا، پاشش قلع و انواع مختلف PCB رنگ های مختلف.کل سیستم مجهز به عملکرد جبران نقطه مقابل بصری است.

3. ساختار تحت خلاء

طراحی مهر و موم قیف، ورودی مکش دارای زاویه اریب 45 درجه است، گرد و غبار را در پدیده گرداب داخلی کاهش می دهد.

4.کنترلر مخصوص CNC

کنترلر ویژه CNC مستقل بخش کنترل را یکپارچه می کند، کنترل حلقه دارای ثبات قوی، دقت بالا، انتقال سریع پاسخ و ضد تداخل قوی است.
