جزئیات محصول
محل منبع: جیانگ سو
نام تجاری: YUSH
گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

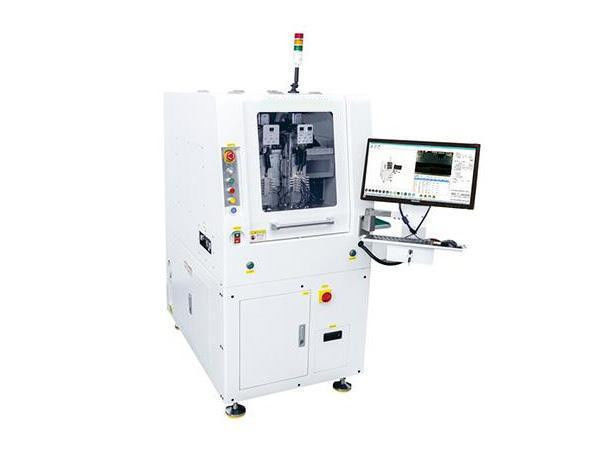

شماره مدل: YSL-180M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: 1000
جزئیات بسته بندی: مورد تخته سه لا
زمان تحویل: 3 روز
شرایط پرداخت: T/T، Paypal، West Union، L/C، D/P.
قابلیت ارائه: 300 مجموعه در ماه
دقت برش: |
0.08 ± میلی متر |
مصرف برق: |
3.5KVA |
تعداد محورهای حرکتی: |
7 محور |
Z سرعت سروو AC: |
0-800 میلی متر در ثانیه |
سرعت سروو XY AC: |
0-1000 میلی متر در ثانیه |
قدرت خلاء بالا: |
2 اسب بخار |
دقت برش: |
0.08 ± میلی متر |
مصرف برق: |
3.5KVA |
تعداد محورهای حرکتی: |
7 محور |
Z سرعت سروو AC: |
0-800 میلی متر در ثانیه |
سرعت سروو XY AC: |
0-1000 میلی متر در ثانیه |
قدرت خلاء بالا: |
2 اسب بخار |
مشخصات فنی:
1. محدوده کاری زیر صفحه: 180mmx180mm
حالت درایو 2.XYZ: سروو موتور AC
3. تعداد محورهای حرکتی: 7 محور
4. حالت آموزش برنامه: ورودی آموزش بصری تصویر CCD رنگی
5. رابط عملیات: رابط عملیات پنجره WIN7
6. قدرت خلاء بالا: 2 اسب بخار، قدرت جمع کننده گرد و غبار پایین: 3 اسب بخار (گزینه 5 اسب بخار)
7. دوک برش Sycotec (آلمان): MAX80000rpm (تغییر خودکار ابزار)
8.XY AC سرعت سروو: 0-1000mm/sec
سرعت سروو 9.Z AC: 0-800mm/sec
دقت تکرار 10.XY: ± 0.01 میلی متر
11. دقت برش: ± 0.08 میلی متر
دقت کالیبراسیون دوربین 12.CCD: ± 0.02 میلی متر
13. مقدار تنش صفحه: 300uε زیر
14. قطر ابزار: 0.8-2.3mm
15. ضخامت برش تخته PCB: 0.2mm-6.0mm
16. فشار مکانیکی و الکتریکی جمع آوری گرد و غبار موتور اصلی: 220 ولت 1φ و 3φ
17. مصرف برق: 3.5KVA
18. اسلحه حذف استاتیک
19. سیستم ویژن: دوربین دیجیتال با وضوح بالا
20. موتور محرک: سروو موتور بدون جاروبک AC
21. بازوی برداشت و رهاسازی مکانیکی: نازل مکش خلاء ضد استاتیک
22. حالت تغذیه: حمل و نقل ریلی
23. حالت تخلیه: تسمه انتقال یا خروجی وسیله نقلیه یا انتقال ریلی
24. حالت تغییر بار: جابجایی بار نازل مکش خلاء
25. جهت جریان: چپ → راست
26. پشتیبان برنامه: رابط USB
27. حالت کنترل: کنترل کننده ویژه
28 اندازه کابینت جمع آوری گرد و غبار: 640mm×785mm×1760mm (D×W×H)
29. اندازه دستگاه: 1340mm×800mm×1528mm (D×W×H)
30. وزن موتور اصلی + غبارگیر: 1000 کیلوگرم
پیکربندی دستگاه
یکیساختار گرفتن صفحه نوع پنجه
1. فیکسچر صفحه تقسیم محصول را بست و روی صفحه تقسیم پلت فرم پردازش قرار دهید.پس از تکمیل پردازش، فیکسچر صفحه اسپلیت را در مسیر قرار دادن گیره و قرار دهید و به روش بعدی جریان دهید.
2. ویژه محصول تقسیم صفحه ثابت به راه مسیر
Three.Special split-plate discharge jig track محصول
1. پس از برش محصول، پنجه گیره مواد کل جیگ محصول را می گیرد و مسیر تخلیه را برای انتقال فرآیند تولید بعدی قرار می دهد.
چهارحالت تغییر خودکار ابزار
1. شکاف بر روی تخته کوچک شده، دوک نخ ریسی تغییر خودکار ابزار وارداتی از آلمان را اتخاذ می کند.صرفه جویی در زمان، تحقق اتوماسیون، کاهش عوامل انسانی، دقت بالا، ثبات قوی
2. ساخته شده در چهار گروه از کتابخانه برش فرز، آسان برای جایگزینی برش فرز به طور خودکار، برای رفع نیازهای پردازش صفحه.
ساختار گرفتن صفحه مکش پنج. خلاء
1. دستگاه را بگیرید و قرار دهید: بارگیری و تخلیه خودکار (پنجه مکش خلاء مدولار، دستگاه خلاء، می تواند به طور مستقل کنترل شود)
2. ساختار انتقال: محور X2 Z2 را حرکت می دهد، محور Z3 جذب می کند، کنترل سروو موتور AC.
3. سرعت برد: 0-1000 میلی متر در ثانیه (قابل تنظیم)
ششحالت تخلیه تسمه محصول ویژه
1. شفت تغذیه مکنده خلاء محصول برش خورده را از طریق مکش خلاء یک بار مصرف می کند، دستگاه مخصوص محصول را قرار می دهد و آن را به فرآیند تولید بعدی منتقل می کند.
