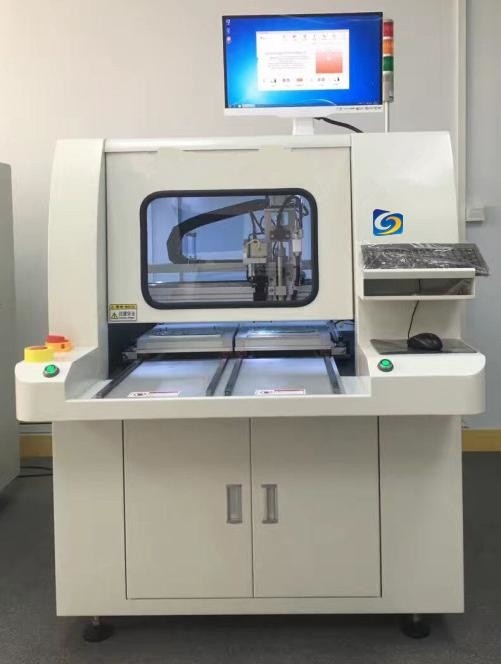

روتر 60000 دور در دقیقه Off Line Dual Platform PCB Depaneling

دستگاه دپانل کردن روتر PCB دو پلتفرم آفلاین 300 x 350 میلی‌مولار 60000 دور در دقیقه


سری YSVC-650 A /YSVC-650B روترهای PCB مستقل سریع و دقیق با دوربین CCD و نرم افزار پیچیده پردازش تصویر هستند.

A: راه حلی برای لایه برداری با استرس کم
بیت روتر پرسرعت به طور دقیق PCB های پرجمعیت را بدون فشار دادن به بردها قطع می کند.مسیرهای برش را می توان تا 0.5 میلی متر به یک قطعه تنظیم کرد.
ب:نرم افزار پیشرفته پردازش تصویر، عملیات نقطه و کلیک را برای برنامه نویسی مسیرهای روتر ارائه می دهد.
دوربین CCD تصویری از PCB می‌گیرد و برنامه‌ریزی آسان مسیرهای برش با عملکرد ساده مبتنی بر Windows Point-and-Click بر روی صفحه نمایش کامپیوتر به دست می‌آید.زمان کاهش می یابد و برنامه نویسی با این نرم افزار ساده می شود.

ج:جبران تراز خودکار توسط دوربین CCD.
دوربین CCD علائم واقعی روی PCB را می خواند و واریانس موقعیت نسبی مسیرهای برش را جبران می کند.
D: عمر بیت روتر افزایش یافته است.
تنظیم خودکار عمق 5 مرحله ای عمر بیت را افزایش می دهد و زمان و هزینه تعویض را کاهش می دهد.
E:ربات پرسرعت XY و سروو موتور محور Z
زمان درایت را کاهش می دهد و بهره وری را بهبود می بخشد.
F:رد پای سمل





برنامه نویسی روتر با فناوری پیشرفته پیش می رود:
◎ الف. روشی سریع و آسان برای یادگیری و استفاده.
◎ ب. برنامه نویسی دقیق نرم افزار به میکرون.
◎ C. ایده آل برای برنامه نویسی قوس ها و دایره ها
◎D: هزاران برنامه را به عنوان فایل ویندوز ذخیره کنید.
◎ E.برنامه ها را با یک درایو پرش به روترهای دیگر منتقل کنید.
◎ F. نمایش زمان واقعی الگوی برش، توالی و مختصات X/Y.

امکانات:
سری YSVC-650 یک دستگاه روتر PCB خودکار با تراز بصری است، مجهز به دستگاه تصحیح دید CCD با سرعت بالا، به ویژه برای عملیات مسیریابی بردهای PCB با دقت و ظرفیت بالا، مناسب برای تلفن های همراه، GPS، PDA و MODULE و دیگر PCB های کوچک. به تخته تقسیم می شود.با استفاده از دوک دقیق ژاپنی NAKANISHI (همچنین می توان با توجه به نیاز مشتری دوک KAVO آلمان و غیره انتخاب کرد)، بدون تنش برش، لبه تخته پس از برش صاف، با دقت بالا است.

آ. سفارش را انتخاب کنیدروشبرای دستیابی به برش خودکار
1. طبق برنامه PMC تا تولید، فرآیند برش با مدل و مقدار تولید ترکیب می شود.
2. برای جلوگیری از ظهور تولید پیشرفته و ظرفیت تولید مشخص نیست.
3. برای جلوگیری از تغییرات در فرآیند غیر تولید.
4. دستیابی به جدایی افراد و ماشین ها.
ب. کد دو بعدی به طور خودکار برنامه را بازیابی می کند.
1. از طریق قانون کد دو بعدی را می توان به طور مستقیم به برنامه منتقل کرد، راحت، ساده، بدون خطا.
2. تعویض محصول هوشمند.
سی.عملکرد اسکن CCD.
1. عملکرد اسکن کامل برد PCBA پیشرو در صنعت.

2. کاهش زمان برنامه نویسی، برش مسیر نمایش زمان واقعی، آسان برای تغییر ساده.


د. سیستم صنعتی 4.0-MES

1. داده های سرور به طور خودکار بازیابی می شود.

2. آپلود داده های ماشین و تولیدداده ها;

3. تشخیص لحظه ای وضعیت تجهیزات
