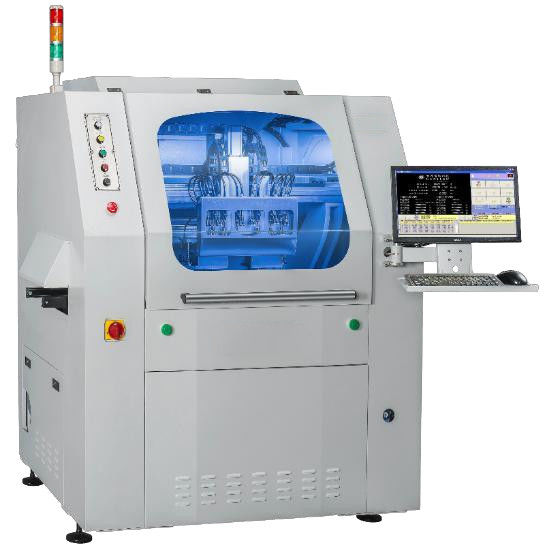

جداکننده PCB خودکار با کمک خط چشمی YS330AT

Name: جداکننده PCB خودکار با کمک خط چشمی YS330AT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS330AT
Price: 10000 USD
Availability: InStock

جزئیات محصول

محل منبع: جیانگ سو

نام تجاری: YUSH

گواهی: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

شماره مدل: YS330AT

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: 10000

جزئیات بسته بندی: جعبه تخته سه لا

زمان تحویل: 3 روز

شرایط پرداخت: T/T، Paypal، West Union، L/C، D/P.

قابلیت ارائه: 300 مجموعه در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                جداکننده PCB خودکار در خط, جداکننده PCB خودکار 350x300 میلی متر, جداکننده PCB با عملکرد فوکوس خودکار


منطقه برش ویلد:	350*300 میلی متر	عملکرد برش:	دویدن به خط، L شکل، U شکل، دایره، هستند
جدول فرآیند:	میزهای دوتایی	تکرار دقت:	± 0.01 میلی متر
دقت برش:	≤±0.05 میلی متر

منطقه برش ویلد:	350*300 میلی متر
عملکرد برش:	دویدن به خط، L شکل، U شکل، دایره، هستند
جدول فرآیند:	میزهای دوتایی
تکرار دقت:	± 0.01 میلی متر
دقت برش:	≤±0.05 میلی متر

جداکننده PCB خودکار با کمک خط چشمی YS330AT

معرفی ماشین

1.در خط خودکار جداکننده PCB می تواندPCB ها را بارگیری، برش، و بارگیری کنیدبه طور خودکار برای رفع نیازهای کارخانه اتوماتیک.

2.می تواند به طور خودکارعرض را تنظیم کنیدبرای انطباق با اندازه PCB. می تواند به طور خودکار برد PCB تمام شده را از ضایعات متمایز کند.

مواد پس از برش برای صرفه جویی در هزینه کار.

3.مجهز بهسیستم تراز بینایی CCD با سرعت بالادر تمام سری محصولات بهافزایش دقت در برش و

بهره وریدر عملیات.

4.بینایی کامپیوتر را با CCD با کیفیت بالا بپذیریدبه طور خودکار نقاط علامت را قرار دهیدو افزایش دقت

برش دادن.

5.فراهم کندمیزهای کار دوئلبرای قرار دادن و برش PCB به موازاتافزایش بهره وری عملیات

6.استفاده کنیددوک با سرعت بالابا فشار برش کوچک برای برش دقیق PCB از هر شکل.

7 سیستم داردعملکرد فوکوس خودکارو برای تنظیم فوکوس نیازی به عملیات دستی ندارد.

8EMSسیستم کنترل مرکزی را می توان به سیستم مدیریت اطلاعات بالایی متصل کرد و تولید یکپارچه را ارائه کرد

داده ها برای نظارت بر وضعیت تجهیزات در هر زمان.

برنامه ماشین

برنامه ماشین

1. جداکننده PCB خودکار درون خطی می تواند PCB ها را به طور خودکار بارگیری، برش و بارگیری کند تا نیازهای

کارخانه اتوماتیک

2. مناسب برای برش پانل PCBA با اندازه کوچک مورد استفاده در تلفن همراه، دوربین دیجیتال و دستگاه GPS.

3. اندازه برش بزرگتر برای برش پانل PCBA با اندازه بزرگ مورد استفاده در تلویزیون، میزبان کامپیوتر، ایستگاه کاری، سرور و غیره مناسب است.

4. گزینه های مختلف راه حل های تخلیه PCB ها، دستیابی به اتوماسیون کامل و صرفه جویی در هزینه کار.

رابط عملیات

9 عملکرد:

F1:مجوز کاربر

F2:تنظیم ضخامت تخته،بیت فرز

مشخصات و چرخه عمر و ارتفاع ثابت.

F3:علامت گذاری تنظیم و تجدید نظر

F4:برش برنامه ویرایش F5:

شبیه سازی مسیر برش

F6:تنظیم ارتفاع کار بیت فرز

F7:تصحیح مرکز حفاری بیت فرز

F8:محیط،کار کردن،تنظیمات مجوز

F9:بازنشانی کنید

رابط عملیات

رکورد تاریخ

پس از روشن شدن، تمام عملیاترویه ها و زنگ دستگاهرکوردها در زمان واقعی ذخیره می شوند،و کل فرآیند عملیاترا می توان ردیابی کرد.500 گرم سختدیسک داده ها را ذخیره می کند

رابط پارامتر تابع

عملیات کاربر پسندرابط باعث تنظیمپارامترها بسیار آسان است.

تنظیم رمز عبور چهار سطح

چهار سطح مجوز را ارائه دهیدبا توجه به رتبه شغلی کاربر کنترل کنید.

نرم افزار - عملکرد ویژه

کالیبراسیون موقعیت به کمک دید

از بینایی کامپیوتر با CCD برای قرار دادن خودکار نقاط علامت استفاده کنیدو افزایش دقت برش؛

می تواند برنامه برنامه ریزی مسیر را ویرایش کند و مسیر برش را شبیه سازی کند تا از برش اشتباه جلوگیری شود.

•علامت گذاری بیشتر عملکرد دستگاه متفاوت بیشتر.

•MARK ضد احمق، عملکرد مرتبط با برنامه.

تشخیص بیت آسیاب

ارائه قابلیت تشخیص

شکسته/افتاده/قطع فرز معکوس برای خودکارتغییر ابزار

نرم افزار - عملکرد ویژه

عملکرد بازرسی برش(خرد، مس آشکار)

•نتیجه برش را بررسی کنید

•و به طور خودکار خطای برش را اصلاح کنید

برنامه نویسی هوشمند

•ویرایش برنامه را آسان تر کنید

•انسان سازی، صرفه جویی در زمان ویرایش

نرم افزار - عملکرد ویژه

کل عملکرد اسکن PCB

(1)به کاربر اجازه می دهد تا تصحیح و ویرایش سریع مسیر مسیریابی کاتر را تسهیل کند.

(2)رنگ خط برش اختیاری است،تشخیص رنگ های مختلف PCB آسان است.

نرم افزار - عملکرد ویژه

عملکرد برنامه نویسی آفلاین

•برنامه آفلاین زمان انتظار خط تولید را کاهش می دهد

عملکرد قدرتمند MES

توضیحات عملکرد MES:ارائه وضعیت تجهیزات و داده های تولید بهاطلاعات مرکزی پرسنل برای مدیریت مجموعه

توضیح کاربردی قدرتمند MES

کیس سیستم لینک MES

نمودار تولید

پیکربندی ماشین - عملکرد خاص

1،به طور خودکار عرض را تنظیم کنیدبرد برای دریافت برد PCBلبه گیره الاستیک، کمکیتثبیت موقعیت.

2،میز کار دوتایی برای قرار دادن فراهم کنیدو برش PCB به صورت موازی برای افزایشبازده عملیات

3،ورودی و خروجی را بهینه کنیدنازل، کاربرد گسترده - نازلمواد را می گیرد و تخلیه می کند

عملکرد ویژه

4،ماژول برس تمیز کننده انعطاف پذیرکاهش تلفات بیت فرز و بهبوداثر جمع آوری گرد و غبار؛هنگامی که آسیاب از آن استفاده می شودبرش سگمنتال، مقاومتمحور Z در حین برش می تواند باشدکاهش می یابد، و بیت فرز می تواند باشدموثرتر استفاده شود.

5،Cover Module را نصب کنیدسازوکار.کاهش آلودگی گرد و غبار به PCBAقطعات در حین جداسازی تخته ها

6،عملکرد تغییر خودکار ابزاراز صدمات کاری و عملکرد نادرست جلوگیری می کند.دوک نخ ریسی وارداتی آلمانی را اتخاذ کنیداسترس برش، لبه صاف و بالادقت، درستی.محور Z دارای اتوماتیک استتنظیم جبران، که می تواندبه طور خودکار عمق فرز را تنظیم کنیدکاتردر آینده، پورت سیگنال ازبازوی رباتیک را می توان به صورت رایگان گسترش دادعملیات بدون سرنشین را درک کنید

عملکرد ویژه

7،بازوی تغذیه به a تغییر می کندطراحی مدولار، و تغذیه وماژول های تخلیه را می توان انتخاب کردبا توجه به نیاز مشتریهنگام تغییر خط،ماژول نازل ورودی/خروجی می تواند باشدبه سرعت جایگزین می شود، که کوتاه می شودزمان تغییر خط بیش از 50٪.

8،شبیه سازی مکندهتنظیم برای جلوگیری از افتادن تخته

9،سوئیچینگ خودکار باز/بستنماژول برای صفحه گیره.
