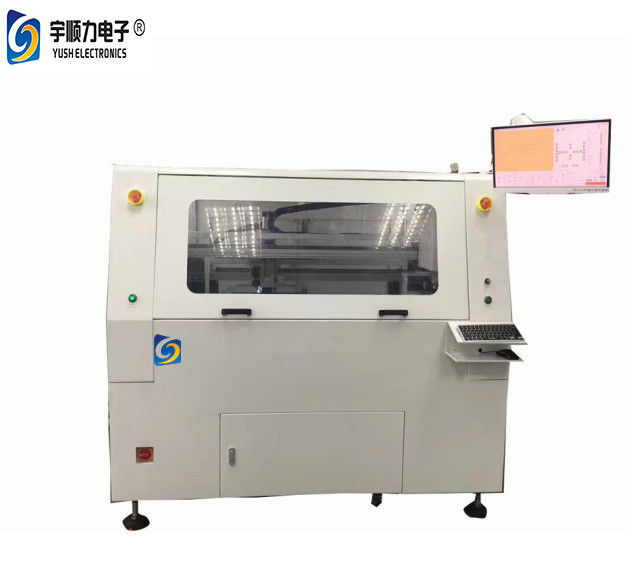

در خط FR4 CEM1 CEM3 PCB Depaneling روتر ماشین

Name: در خط FR4 CEM1 CEM3 PCB Depaneling روتر ماشین
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSVC-450
Price: 20,500.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین دونگوان

نام تجاری: YUSHUNLI

گواهی: CE

شماره مدل: YSVC-450

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 ست

قیمت: USD1000~40000

جزئیات بسته بندی: مورد تخته سه لا

زمان تحویل: 5-7 روز کاری

شرایط پرداخت: L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram

قابلیت ارائه: 200 مجموعه / ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                در خط PCB Depaneling روتر ماشین, CEM3 PCB Depaneling روتر ماشین, FR4 PCB Depaneling روتر


اندازه برش معتبر:	350*350 میلی متر	ضخامت PCB:	0.4-6.0 میلی متر
فشار هوا:	0.5 مگاپاسکال	سرعت برش:	1~100mm/s (تغییر)
ولتاژ:	AC220V 50/60HZ 1ø	مواد PCB (رزین):	FR4، CEM1، CEM3
دوک:	اسپیندل KAVO یا NSK ژاپن	نوع خنک کننده:	فشرده سازی هوا

اندازه برش معتبر:	350*350 میلی متر
ضخامت PCB:	0.4-6.0 میلی متر
فشار هوا:	0.5 مگاپاسکال
سرعت برش:	1~100mm/s (تغییر)
ولتاژ:	AC220V 50/60HZ 1ø
مواد PCB (رزین):	FR4، CEM1، CEM3
دوک:	اسپیندل KAVO یا NSK ژاپن
نوع خنک کننده:	فشرده سازی هوا

در خط FR4 CEM1 CEM3 PCB Depaneling روتر ماشین

روترهای 0.4-6.0 میلی متری خودکار جداسازی مدار PCB YSVC-450 برای FR4، CEM1، CEM3

امکانات:

• در خط خودکار جداکننده PCB می تواند بارگیری، برش، تخلیه خودکار، نیازهای کارخانه اتوماتیک را برآورده کند.
• می تواند عرض را تنظیم کند و برد PC را به صورت خودکار دریافت کند.در همین حال، می تواند برد PCB تمام شده و ضایعات را به طور خودکار پس از برش شناسایی کند و در هزینه های نیروی کار صرفه جویی کند.
• تجهیز CCD پرسرعت به سیستم تنظیم بینایی خودکار در زمان تنظیم، دقت برش و کارایی عملیات را بسیار بهبود می بخشد.
• از شفت اصلی با سرعت بالا برای برش PCB، استرس برش کمتر، دقت بالا، و اعمال بر روی هر شکلی از PCB استفاده کنید.
• حرکت دو جداول می تواند برش و قرار دادن PCB را همزمان انجام دهد و کارایی عملیات را بهبود بخشد.

مزایای:

1. با استفاده از دستگاه اسلاید دوبل در محل، زمان انتظار برش را کاهش دهید، ظرفیت تولید را افزایش دهید.

2. اجتناب از فلپ مصنوعی ناشی از ترک خوردگی قلع و آسیب قطعات و مسائل دیگر.

3. از به کار بردن لنت یا چین خوردگی که در اثر تنش مکانیکی ایجاد می شود، خودداری کنید.

4. مناسب برای قوس صفحه تمام شده و برش خط.

5. مناسب برای قطعات کوچک برش نهایی، صفحه پایه تلفن همراه، PDA، کارت رابط کامپیوتر و غیره.

چشم انداز عملیاتی:
• صفحات عملیاتی پنجره نموداری، آسان برای یادگیری و کار کردن.
• به طور مستقیم برنامه ریزی برش را روی صفحه ویرایش کنید.

در خط FR4 CEM1 CEM3 PCB Depaneling روتر ماشین 0

تنظیمات سیستم:
• بازبینی تنظیم دقیق توسط دستگاه نموداری را فراهم می کند.
• پارامترهای مربوط به برش را تنظیم کنید.

در خط FR4 CEM1 CEM3 PCB Depaneling روتر ماشین 1

برنامه تعمیر و نگهداری:
•دستگاه نموداری تنظیم دقیق revise y را فراهم می کند.
• محیط عملیاتی ویندوز: یادگیری و کارکرد آسان است.

کاربرد:
• در خط جداکننده PCB خودکار می تواند بارگیری، برش، شناسایی، تخلیه خودکار را انجام دهد، مطابق با عملیات، هزینه های نیروی کار را کاهش می دهد.
• تجهیز CCD سرعت بالا با افست دید خودکار در زمان تنظیم، به ویژه برای دقت بالا و تولید فرآیند برش PCB.
• روی PCB متصل کوچک مانند تلفن همراه، دوربین دیجیتال، GPS و MODULE، پردازش برش اعمال شود.
• اندازه گسترده برای آن PCB بزرگ تلویزیون دیجیتال، PCB اصلی، ایستگاه کاری و فرآیند برش سروو اعمال می شود.
جيگ استاندارد يا جيگ با هدف خاص، براي كمك به برش PCB براي افزايش توليد، اختياري است.
• قرار دادن قطعات کار روی میز دوتایی برای کاهش زمان انتظار و افزایش تولید.
• می توانید از برنامه های متنوع برای دریافت برد PC استفاده کنید تا به اتوماسیون کامل دست یابید و در هزینه های نیروی کار صرفه جویی کنید.

مشخصات فنی:

موارد	مشخصات فنی
دوک	اسپیندل KAVO یا NSK ژاپن.
CCD	دوربین های صنعتی سونی 520 لاین
اندازه برش معتبر	350*350 میلی متر;
ضخامت PCB	0.4-6.0 میلی متر؛
ارتفاع انتقال	50±900 میلی متر
جهت انتقال	چپ -> راست
سرعت انتقال	1500mm/s (حداکثر) / قابل تنظیم
نوع بشقاب تغذیه	ریل راهنمای حمل و نقل نوع بخش
تنظیم عرض ریل	خودکار
سیگنال ارتباطی کامپیوترهای بالا و پایین	SMEMA
تعیین موقعیت PCB	گیره ریل راهنمای بالا و پایین
سیستم چیدن	سیستم بستن چرخشی 360 درجه؛حداکثر 2 گروه نازل مکش خلاء، حداکثر 4 گروه تسمه ESD حمل و نقل / واحد حمل و نقل دسته ای پانل
نوع خنک کننده	فشرده سازی هوا
مانیتورینگ ESD	آره
تغییر خودکار ابزار	آره
کاهش بازخورد استرس	آره
نوع بشقاب بیرونی	واحد حمل و نقل تسمه ESD/پانل دسته ای
برنامه نویسی رویه	برنامه واردات/ویرایش طراحی GERBER از طریق سیستم بصری
مواد PCB (رزین)	FR4، CEM1، CEM3 و غیره
قطر بیت مسیر	φ0.8، φ1.0، φ1.2، φ1.5، φ2.0
کنترل محورهای X، Y، Z	سروو AC
روش بارگذاری	پیگیری تحویل
روش تخلیه	پیگیری تحویل یا پارتیشن تحویل
روش انتقال	جذب نازل خلاء
مسیر حرکت	چپ → راست / راست → چپ
عملکرد برش	افست به خط مستقیم، دایره ای و قوس
جدول فرآیند	میزهای دوتایی
